Planowanie ułożenia kabla energetycznego na własnej działce to zadanie, które wymaga nie tylko wiedzy technicznej, ale przede wszystkim świadomości obowiązujących przepisów i norm bezpieczeństwa. Prawidłowe zakopanie przewodu jest kluczowe dla długotrwałej i bezawaryjnej pracy instalacji, a co najważniejsze dla bezpieczeństwa użytkowników i osób trzecich. W tym artykule omówię najważniejsze zasady, które pozwolą Ci wykonać to zadanie zgodnie ze sztuką i prawem, unikając kosztownych błędów i potencjalnych zagrożeń.
Prawidłowe zakopanie kabla energetycznego na działce kluczowe zasady bezpieczeństwa i normy
- Standardowa głębokość układania kabla niskiego napięcia (do 1 kV) w gruncie to minimum 70 cm, z wyjątkami dla chodników (50 cm) i terenów rolnych (90 cm).
- Podstawą prawną i techniczną jest norma N-SEP-E-004 oraz Warunki Techniczne Przyłącza wydane przez zakład energetyczny.
- Wykop wymaga 10-centymetrowej podsypki piaskowej na dnie i 10-centymetrowej warstwy piasku bezpośrednio nad kablem.
- Obowiązkowo stosuje się folię ostrzegawczą (niebieską do 1 kV, czerwoną powyżej 1 kV) na wysokości 25-35 cm nad kablem.
- W miejscach narażonych na uszkodzenia mechaniczne (np. pod podjazdami) należy stosować dodatkowe rury osłonowe (np. typu AROT).
- Do układania w ziemi przeznaczone są kable typu YKY lub YAKY; zwykłe przewody wewnętrzne (YDYp) są niedopuszczalne.
- Należy zachować minimalne odległości od granicy działki (50 cm) oraz innych instalacji podziemnych (np. od wodociągu min. 25 cm plus średnica rury).
Konsekwencje zbyt płytkiego zakopania przewodu od awarii po zagrożenie życia
Zbyt płytkie ułożenie kabla energetycznego to proszenie się o kłopoty. Przede wszystkim, taki przewód jest znacznie bardziej narażony na uszkodzenia mechaniczne podczas zwykłych prac ziemnych, takich jak kopanie pod fundamenty, sadzenie drzew czy nawet głębsze przekopy ogrodowe. Pamiętam sytuacje, gdy klienci uszkadzali kable, kopiąc łopatą w ogrodzie, bo ktoś wcześniej położył je na głębokości zaledwie 30 cm. Skutkiem mogą być nie tylko częste awarie instalacji, ale co gorsza, bezpośrednie zagrożenie porażeniem prądem, które w skrajnych przypadkach może skończyć się tragicznie. Nie wspominając już o wysokich kosztach napraw i ewentualnych karach za niezgodność z przepisami.
Kto jest odpowiedzialny za prawidłowe wykonanie instalacji ziemnej?
Wielu inwestorów zastanawia się, na kim spoczywa odpowiedzialność za prawidłowe ułożenie kabla. Otóż, to inwestor lub właściciel działki jest finalnie odpowiedzialny za to, aby instalacja została wykonana zgodnie z obowiązującymi normami, przepisami prawa budowlanego oraz Warunkami Technicznymi Przyłącza wydanymi przez lokalny zakład energetyczny. Nawet jeśli zlecasz prace firmie zewnętrznej, to Ty musisz dopilnować, by wszystko odbyło się zgodnie ze sztuką. Dlatego tak ważne jest, aby mieć podstawową wiedzę na ten temat i móc kontrolować przebieg prac.
Norma N-SEP-E-004: Twoja "biblia" przy układaniu kabli w ziemi
Jeśli planujesz układanie kabli energetycznych w ziemi, to norma N-SEP-E-004 powinna stać się Twoim przewodnikiem. To kluczowy dokument, który reguluje zasady projektowania i budowy elektroenergetycznych i sygnalizacyjnych linii kablowych w Polsce. Weszła w życie w 2014 roku, zastępując starszą normę PN-76/E-05125. Jej znajomość, a przynajmniej świadomość jej istnienia i kluczowych wytycznych, jest absolutnie niezbędna dla bezpieczeństwa i zgodności z przepisami. To właśnie tam znajdziesz wszystkie szczegółowe informacje, o których będę pisać w dalszej części artykułu.
Głębokość wykopu: szczegółowe wytyczne dla różnych typów kabli i terenów
Standardowa głębokość dla kabli niskiego napięcia (do 1 kV) złota zasada 70 cm
Zacznijmy od podstawowej zasady, która dotyczy większości instalacji na prywatnych działkach. Dla kabli niskiego napięcia, czyli tych o napięciu do 1 kV, minimalna głębokość ułożenia w gruncie wynosi 70 cm. To jest złota zasada, którą powinniśmy stosować wszędzie tam, gdzie nie ma innych, specyficznych wytycznych. Ta głębokość zapewnia odpowiednią ochronę przed przypadkowym uszkodzeniem i wpływami zewnętrznymi.
Kiedy można położyć kabel płycej? Wyjątki od reguły (podjazdy, chodniki)
Oczywiście, od każdej reguły są wyjątki. W niektórych sytuacjach dopuszczalne jest płytsze ułożenie kabla, ale zawsze wiąże się to z koniecznością zastosowania dodatkowych zabezpieczeń. Na przykład, pod chodnikiem lub drogą dla rowerów, gdzie ryzyko głębokich wykopów jest mniejsze, kabel może być ułożony na minimalnej głębokości 50 cm. W takich miejscach jednak, ze względu na zwiększone obciążenia mechaniczne (np. nacisk pojazdów), zawsze zalecam stosowanie dodatkowych rur osłonowych, o których opowiem szerzej później. Pamiętaj, że te wyjątki dotyczą konkretnych, ściśle określonych warunków.
Specjalne wymagania dla terenów rolnych i większych napięć
Sytuacja zmienia się, gdy mówimy o terenach rolnych lub kablach o wyższym napięciu. Tutaj normy są bardziej rygorystyczne:
- Na terenach rolnych, gdzie ryzyko głębokiej orki lub innych prac polowych jest wysokie, kable o napięciu do 30 kV muszą być ułożone na głębokości minimum 90 cm.
- Dla kabli o napięciu powyżej 30 kV na terenach rolnych wymagana głębokość to już minimum 1 metr.
- Kable o wyższym napięciu (od 1 kV do 30 kV), poza terenami rolnymi, muszą być ułożone na głębokości minimum 80 cm.
Jak widać, im większe napięcie i potencjalne ryzyko, tym głębiej musimy zakopać przewód, aby zapewnić maksymalne bezpieczeństwo.
Czy strefa przemarzania gruntu w Twoim regionie ma znaczenie?
Kwestia strefy przemarzania gruntu w Polsce jest niezwykle istotna, choć często pomijana. W zależności od regionu, głębokość przemarzania wynosi od 0,8 m do 1,4 m. Ideą jest, aby kable energetyczne były układane poniżej tej głębokości. Dlaczego? Zamarzająca woda w gruncie zwiększa jego objętość, co może prowadzić do naprężeń i przemieszczania się kabla, a w konsekwencji do jego uszkodzenia. Jeśli z jakiegoś powodu nie jesteś w stanie zachować wymaganej głębokości (np. przy wejściu do budynku), koniecznie zastosuj dodatkowe osłony, takie jak rury typu AROT. Zapewnią one mechaniczną ochronę i amortyzację przed ruchami gruntu.
Przygotowanie wykopu: niezbędne kroki dla bezpiecznej instalacji

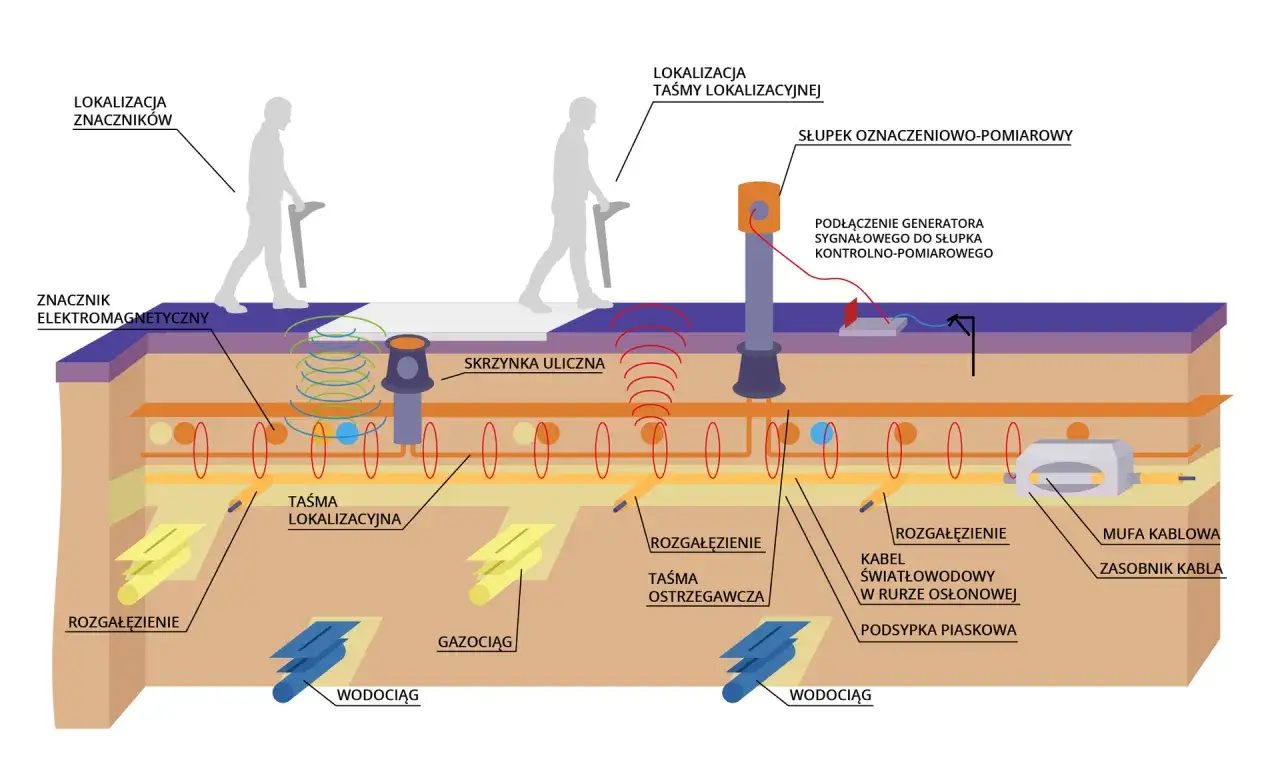

Podsypka piaskowa: dlaczego jest ważniejsza niż myślisz?
Wielu ludzi myśli, że podsypka piaskowa to zbędny wydatek, ale nic bardziej mylnego! Na dnie wykopu, zanim ułożysz kabel, musisz przygotować 10-centymetrową warstwę piasku. Pełni ona kilka kluczowych funkcji. Po pierwsze, działa jak amortyzator, chroniąc kabel przed ostrymi kamieniami czy nierównościami gruntu. Po drugie, piasek zapewnia lepsze odprowadzanie wilgoci, co jest ważne dla długowieczności izolacji kabla. To niewielki koszt, który znacząco zwiększa bezpieczeństwo i trwałość całej instalacji.
Jak prawidłowo ułożyć kabel na dnie wykopu, by uniknąć naprężeń?
Ułożenie kabla w wykopie to nie tylko wrzucenie go do środka. Ważne jest, aby zrobić to prawidłowo, aby uniknąć uszkodzeń:
- Po przygotowaniu podsypki piaskowej, ułóż kabel luźno na jej powierzchni.
- Zadbaj o to, aby kabel nie był nadmiernie naciągnięty. Powinien mieć lekkie, naturalne "fale", które pozwolą mu na swobodne kurczenie się i rozszerzanie pod wpływem zmian temperatury gruntu.
- Wszelkie zakręty i łuki powinny być łagodne, bez ostrych zagięć, które mogłyby uszkodzić izolację lub żyły kabla.
Te proste zasady pomogą zapobiec naprężeniom wewnętrznym, które mogłyby prowadzić do awarii w przyszłości.
Zasypywanie przewodu: pierwsza warstwa piasku i grunt rodzimy
Po ułożeniu kabla na podsypce piaskowej, proces zasypywania również ma swoje zasady. Najpierw, bezpośrednio na kablu, należy ułożyć kolejną 10-centymetrową warstwę piasku. Ta warstwa dodatkowo chroni kabel i zapewnia mu równomierne otoczenie. Dopiero po tym kroku, wykop można zasypać gruntem rodzimym, pamiętając o jego odpowiednim zagęszczeniu. Ważne jest, aby grunt był wolny od ostrych kamieni czy innych elementów, które mogłyby uszkodzić kabel.
Ochrona kabla: niezbędne zabezpieczenia przed uszkodzeniami
Folia ostrzegawcza Twój system wczesnego ostrzegania pod ziemią
Folia ostrzegawcza to absolutnie obowiązkowy element każdej instalacji kablowej układanej w ziemi. Jej rola jest prosta, ale niezwykle ważna ma ostrzegać osoby wykonujące przyszłe prace ziemne o obecności kabla. Wyobraź sobie, że za kilka lat będziesz chciał postawić altanę lub posadzić drzewo. Folia będzie Twoim systemem wczesnego ostrzegania, zanim koparka lub łopata natrafi na sam kabel. To proste i tanie zabezpieczenie, które może uratować życie i zapobiec kosztownej awarii.
Jak dobrać kolor folii? Znaczenie barwy niebieskiej i czerwonej
Kolor folii ostrzegawczej nie jest przypadkowy i ma swoje znaczenie:
- Niebieska folia jest przeznaczona dla kabli o napięciu znamionowym do 1 kV. To najczęściej spotykany typ folii na prywatnych działkach.
- Czerwona folia stosowana jest dla kabli o napięciu znamionowym powyżej 1 kV. Sygnalizuje ona wyższe ryzyko i konieczność zachowania szczególnej ostrożności.
Zawsze upewnij się, że używasz folii w odpowiednim kolorze, zgodnym z napięciem układanego kabla.
Na jakiej wysokości nad kablem umieścić folię? Kluczowe 25-35 cm
Aby folia ostrzegawcza spełniała swoją funkcję, musi być ułożona na odpowiedniej wysokości. Zgodnie z normami, folię należy umieścić 25-35 cm nad kablem. Dzięki temu, podczas prowadzenia prac ziemnych, najpierw natrafisz na folię, co da Ci czas na reakcję i zlokalizowanie kabla, zanim dojdzie do jego uszkodzenia. To kluczowy element "systemu wczesnego ostrzegania", o którym wspominałam wcześniej.
Rury osłonowe (AROT): kiedy ich zastosowanie jest absolutnie konieczne?
Choć kable ziemne (np. YKY) są przystosowane do bezpośredniego układania w gruncie, w niektórych miejscach zastosowanie rur osłonowych, takich jak peszle czy rury typu AROT, jest absolutnie konieczne lub wysoce zalecane. Mówię tu o miejscach szczególnie narażonych na uszkodzenia mechaniczne. Przykłady to przejścia pod podjazdami, drogami, chodnikami, wejścia do budynków, skrzyżowania z innymi instalacjami podziemnymi, a także wszelkie miejsca, gdzie nie można zachować wymaganej głębokości ułożenia kabla. Rury AROT, dzięki swojej karbowanej konstrukcji i wytrzymałości, zapewniają dodatkową, solidną ochronę mechaniczną i ułatwiają ewentualną wymianę kabla w przyszłości.
Wybór kabla: który przewód sprawdzi się pod ziemią?
Kabel YKY vs YAKY: miedź czy aluminium?
Wybór odpowiedniego kabla to podstawa trwałej i bezpiecznej instalacji. Do układania bezpośrednio w ziemi przeznaczone są przede wszystkim dwa typy kabli:
| Typ kabla | Charakterystyka |
|---|---|
| YKY | Posiada żyły miedziane. Miedź charakteryzuje się bardzo dobrą przewodnością i elastycznością. Kable YKY są często wybierane do instalacji domowych i ogrodowych ze względu na ich niezawodność i łatwość montażu. |
| YAKY | Posiada żyły aluminiowe. Aluminium jest lżejsze i tańsze niż miedź, ale ma nieco gorszą przewodność. Kable YAKY są często stosowane w dłuższych odcinkach i tam, gdzie koszt jest kluczowym czynnikiem, np. w przyłączach energetycznych. |
Oba typy kabli posiadają odpowiednią izolację polwinitową, która zapewnia odporność na wilgoć i uszkodzenia mechaniczne w gruncie. Ostateczny wybór konkretnego typu i przekroju kabla powinien zawsze być zgodny z projektem instalacji lub zaleceniami doświadczonego elektryka, który uwzględni zapotrzebowanie na moc i długość trasy.
Dlaczego nie wolno zakopywać w ziemi zwykłych przewodów wewnętrznych (YDYp)?
To jest bardzo ważna kwestia, o której niestety wiele osób zapomina. Zwykłe przewody przeznaczone do instalacji wewnętrznych, takie jak popularne YDYp, absolutnie nie nadają się do układania w ziemi! Ich izolacja nie jest przystosowana do trudnych warunków panujących w gruncie wilgoci, zmiennych temperatur, nacisków mechanicznych czy działania mikroorganizmów. Użycie takiego kabla to prosta droga do szybkiej awarii, zwarcia, a nawet pożaru. Zawsze wybieraj kable przeznaczone do układania w ziemi (YKY, YAKY), które posiadają odpowiednie certyfikaty i konstrukcję.
Jak przekrój i liczba żył wpływają na funkcjonalność instalacji?
Prawidłowy dobór przekroju i liczby żył kabla jest kluczowy dla bezpieczeństwa i funkcjonalności instalacji. Przekrój kabla (wyrażany w mm²) musi być dostosowany do planowanego obciążenia, czyli mocy urządzeń, które będą z niego zasilane. Zbyt mały przekrój spowoduje przegrzewanie się kabla i straty energii. Liczba żył natomiast zależy od rodzaju instalacji czy potrzebujesz zasilania jedno- czy trójfazowego, a także czy przewód będzie zawierał żyłę ochronną (PE) i neutralną (N). W tej kwestii zawsze konsultuj się z elektrykiem, który na podstawie projektu lub Twoich potrzeb dobierze odpowiedni kabel.
Bezpieczne odległości: jak układać kabel względem innych instalacji i obiektów?
Minimalna odległość od granicy działki zasada 50 cm
Podczas planowania trasy kabla na swojej działce, musisz pamiętać o zachowaniu odpowiednich odległości od granic. Zgodnie z przepisami, kabel energetyczny powinien być ułożony w odległości minimum 50 cm od granicy działki. Ta zasada ma na celu uniknięcie kolizji z przyszłymi instalacjami sąsiada oraz zapewnienie odpowiedniego dostępu do kabla w razie konieczności jego naprawy czy konserwacji.
Jak ominąć inne instalacje: wodociąg, gaz, kanalizacja?
Na każdej działce znajduje się wiele instalacji podziemnych wodociągi, gazociągi, kanalizacja. Układając kabel energetyczny, musisz zachować od nich bezpieczne odległości, aby uniknąć wzajemnego oddziaływania lub uszkodzenia. Ogólne zasady mówią o minimalnych odległościach, które mogą się różnić w zależności od konkretnej sytuacji:
- Przy zbliżeniu do wodociągu, kabel musi być oddalony o co najmniej 25 cm plus średnica rurociągu.
- Podobnie jest w przypadku gazociągów i kanalizacji zawsze należy zachować minimalne odległości określone w normach, zazwyczaj wynoszące kilkadziesiąt centymetrów.
W przypadku skrzyżowań lub zbliżeń, często konieczne jest zastosowanie dodatkowych rur osłonowych dla kabla energetycznego, aby zapewnić mu maksymalną ochronę. Zawsze warto sprawdzić mapy uzbrojenia terenu, aby dokładnie zlokalizować istniejące instalacje.
Fundamenty, budynki i instalacja odgromowa gdzie zachować szczególną ostrożność?
Kabel energetyczny nie może być układany zbyt blisko fundamentów budynków. Minimalna odległość od ścian i fundamentów to 50 cm. Jest to ważne ze względu na stabilność konstrukcji oraz ochronę kabla przed ewentualnymi ruchami gruntu w pobliżu budynku. Co więcej, kabel absolutnie nie może stykać się z elementami instalacji odgromowej. Piorunochron ma za zadanie odprowadzić potężne prądy do ziemi, a kontakt kabla energetycznego z jego elementami mógłby doprowadzić do poważnego uszkodzenia instalacji elektrycznej, a nawet pożaru. Zawsze zachowaj bezpieczny odstęp.
Finalizacja prac: pomiary i formalności przed zasypaniem wykopu
Pomiary rezystancji izolacji ostatni test przed podłączeniem
Zanim wykop zostanie zasypany, a kabel podłączony do sieci, konieczne jest wykonanie niezbędnych pomiarów elektrycznych. Elektryk z odpowiednimi uprawnieniami musi przeprowadzić między innymi pomiar rezystancji izolacji kabla. To kluczowy test, który potwierdza, że izolacja kabla jest nienaruszona i nie ma żadnych uszkodzeń, które mogłyby prowadzić do zwarcia lub porażenia prądem. Pomiary te są dowodem na prawidłowość i bezpieczeństwo wykonanej instalacji, a ich protokół jest często wymagany przez zakład energetyczny.
Inwentaryzacja geodezyjna dlaczego warto mieć mapę swojej instalacji?
Po ułożeniu kabla i przed zasypaniem wykopu, zdecydowanie zalecam naniesienie trasy jego przebiegu na mapkę terenu. Jeszcze lepiej, jeśli wykonasz inwentaryzację geodezyjną, która precyzyjnie określi położenie kabla. To inwestycja w przyszłość! Dzięki takiej mapie, Ty lub kolejni właściciele działki będziecie wiedzieć, gdzie dokładnie przebiega kabel, co zapobiegnie jego przypadkowemu uszkodzeniu podczas przyszłych prac ziemnych. To element, który często jest pomijany, a potrafi zaoszczędzić wiele nerwów i pieniędzy.
Przeczytaj również: Gdzie jest licznik gazu i jak go łatwo znaleźć w swoim domu
Kiedy potrzebujesz zgody sąsiada i czym jest służebność przesyłu?
Jeśli trasa Twojego kabla energetycznego ma przebiegać przez działkę sąsiada, niezbędna jest jego zgoda. Co więcej, w takiej sytuacji konieczne jest ustanowienie tzw. służebności przesyłu. Jest to prawo, które pozwala na korzystanie z cudzej nieruchomości w celu przeprowadzenia i utrzymania instalacji przesyłowych (w tym przypadku kabla energetycznego). Służebność przesyłu najczęściej ustanawia się w formie aktu notarialnego, co zapewnia bezpieczeństwo prawne obu stronom i reguluje zasady korzystania z instalacji. Nigdy nie układaj kabla na cudzej działce bez formalnej zgody i uregulowania tej kwestii.
