Podłącz domofon 2-żyłowy do starej instalacji: Poradnik krok po kroku

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak samodzielnie podłączyć nowoczesny, dwużyłowy unifon do istniejącej, często starej i wielożyłowej instalacji domofonowej w bloku. Dowiesz się, jak zdiagnozować system, prawidłowo zidentyfikować kable i uniknąć typowych błędów, oszczędzając czas i pieniądze na wizycie fachowca.

Wymiana domofonu na 2-żyłowy w starym bloku: Co sprawia, że to wyzwanie?

Wymiana starego domofonu na nowoczesny model, zwłaszcza w starszym budownictwie, często wydaje się prostym zadaniem. Jednak rzeczywistość bywa bardziej skomplikowana. Głównym wyzwaniem jest fundamentalna różnica między starymi, wielożyłowymi systemami analogowymi a nowoczesnymi, dwużyłowymi systemami cyfrowymi. To właśnie ta różnica decyduje o kompatybilności i wymaga odpowiedniego podejścia. Nowoczesne "unifony 2-żyłowe" są zazwyczaj projektowane z myślą o systemach cyfrowych, gdzie wszystkie sygnały przesyłane są dwoma przewodami. Podłączenie takiego unifonu do tradycyjnej, analogowej instalacji wielożyłowej wymaga specjalnej kompatybilności unifon musi mieć wbudowany dekoder lub funkcję mostkowania, aby prawidłowo przetwarzać sygnały ze starej centrali.

Zrozumienie różnicy: Instalacja cyfrowa a analogowa w Twoim mieszkaniu

Aby skutecznie podłączyć nowy unifon, musimy najpierw zrozumieć, z jakim typem instalacji mamy do czynienia. W systemach analogowych, które dominują w starych blokach, każda funkcja (mikrofon, słuchawka, dzwonek, otwieranie drzwi) ma zazwyczaj przypisaną osobną żyłę. Oznacza to, że ze ściany może wychodzić 4, 5, a nawet 6 przewodów. Z kolei w systemach cyfrowych, wszystkie sygnały audio, wywołania i sterowania przesyłane są za pomocą zaledwie dwóch przewodów (często oznaczonych jako L+ i L-), nierzadko z odwróconą polaryzacją. Ta różnica jest kluczowa dla kompatybilności, ponieważ unifon przeznaczony do systemu cyfrowego nie będzie działał w systemie analogowym bez odpowiedniego przystosowania.

Problem niejednolitych standardów: Dlaczego stary domofon miał 4, 5, a nawet 6 kabli?

W starych instalacjach domofonowych, które często pamiętają czasy PRL-u, używano wielu żył, ponieważ każda funkcja wymagała oddzielnego przewodu. Mieliśmy więc żyłę dla mikrofonu, osobną dla słuchawki, kolejną dla sygnału dzwonka, jeszcze inną dla sterowania zaczepem elektromagnetycznym, a do tego wspólną masę. Co więcej, w tamtych czasach brakowało jednolitych standardów kolorystycznych. Oznacza to, że w jednym bloku czerwony kabel mógł być masą, a w innym sygnałem mikrofonu. To właśnie ta niespójność sprawia, że identyfikacja żył jest tak trudna i wymaga precyzyjnych pomiarów, a nie opierania się na kolorach.

Czy na pewno potrzebujesz "domofonu 2-żyłowego"? Wyjaśniamy popularne nieporozumienie

Tutaj często pojawia się popularne nieporozumienie, które jako Agnieszka Kowalska, często obserwuję u moich klientów. Użytkownicy, szukając "domofonu 2-żyłowego", zazwyczaj mają na myśli unifon, który działa z dwoma przewodami w ramach starego, wielożyłowego systemu analogowego. Niekoniecznie szukają urządzenia *przeznaczonego wyłącznie* do cyfrowej instalacji dwużyłowej. Takie unifony do analogu, mimo że podłączane są tylko dwoma przewodami (zazwyczaj masa i sygnał), posiadają wewnętrzne mostkowanie lub dekoder, który pozwala im komunikować się ze starą centralą. Dlatego tak ważne jest, aby najpierw zidentyfikować system domofonowy w całym budynku, a dopiero potem dobrać odpowiedni unifon.

Zanim kupisz nowy unifon: Kluczowa diagnoza starej instalacji

Krok 1: Jak bezbłędnie zidentyfikować system domofonowy w Twoim budynku (Urmet, Cyfral, a może inny)?

Zanim w ogóle pomyślisz o zakupie nowego unifonu, musisz wiedzieć, z jakim systemem masz do czynienia. To podstawa sukcesu! Oto jak możesz to sprawdzić:

• Sprawdź markę i model starego unifonu: Często na obudowie lub wewnątrz starego aparatu znajdziesz naklejkę z nazwą producenta (np. Urmet, Cyfral, Mifon, Laskomex) i modelem. To już duża wskazówka.
• Poszukaj informacji na centrali domofonowej: Jeśli masz dostęp do centrali domofonowej w klatce schodowej (zazwyczaj w piwnicy lub na parterze), możesz tam znaleźć tabliczkę znamionową. Pamiętaj jednak, aby nie manipulować przy centrali bez zgody administratora!
• Zapytaj sąsiadów lub administratora budynku: To najprostsza i często najskuteczniejsza metoda. Sąsiedzi, którzy niedawno wymieniali domofon, lub administrator budynku z pewnością będą wiedzieć, jaki system jest zainstalowany.

W Polsce w starszym budownictwie dominują systemy analogowe takich firm jak Urmet, Cyfral, Mifon czy Laskomex. Właśnie do nich będziemy szukać kompatybilnego unifonu.

Krok 2: Niezbędne narzędzia, które musisz przygotować przed rozpoczęciem pracy

Przygotowanie odpowiednich narzędzi to podstawa bezpiecznej i efektywnej pracy. Nie próbuj działać "na oko", bo możesz uszkodzić instalację lub nowy unifon. Oto co będzie Ci potrzebne:

• Śrubokręt (krzyżakowy i płaski): Niezbędny do demontażu starego unifonu i montażu nowego. Upewnij się, że masz odpowiednie rozmiary.
• Ściągacz izolacji: Pozwoli precyzyjnie usunąć izolację z przewodów bez uszkadzania miedzianych żył. To znacznie lepsze niż używanie nożyka.
• Miernik uniwersalny (multimetr): To Twoje najważniejsze narzędzie! Służy do identyfikacji żył i sprawdzenia napięcia. Bez niego identyfikacja starej instalacji będzie praktycznie niemożliwa.
• Ewentualnie lutownica: Jeśli stare połączenia są skorodowane lub uszkodzone, lutownica może być pomocna do ich poprawienia. Nie zawsze jest konieczna, ale warto mieć ją pod ręką.

Krok 3: Identyfikacja żył w ścianie: Praktyczny poradnik użycia multimetru

To jest najbardziej krytyczny etap. Pamiętaj, że pracujesz z prądem, więc zachowaj ostrożność i bezpieczeństwo. Jeśli nie czujesz się pewnie, lepiej wezwij fachowca. Oto jak krok po kroku zidentyfikować żyły:

1. Przygotowanie: Odłącz stary unifon, pozostawiając same przewody wystające ze ściany. Ustaw multimetr na zakres pomiaru napięcia stałego (DCV), np. 20V.
2. Identyfikacja masy (wspólnego minusa): To zazwyczaj przewód, który ma najniższe lub zerowe napięcie względem innych. Podłącz jedną sondę multimetru (zazwyczaj czarną) do jednego z przewodów, a drugą (czerwoną) dotykaj kolejnych przewodów. Szukaj przewodu, który po podłączeniu czarnej sondy do niego, da najwyższe napięcia na pozostałych przewodach (np. 6-12V). Ten przewód będzie Twoją masą. Oznacz go wyraźnie!
3. Identyfikacja żyły wywołania (dzwonka): Gdy masz już zidentyfikowaną masę, podłącz do niej czarną sondę multimetru. Poproś kogoś, aby zadzwonił do Twojego mieszkania z panelu zewnętrznego. W tym czasie czerwoną sondą dotykaj pozostałych żył. Na jednej z nich powinieneś zaobserwować skok napięcia (np. z 0V na 6-12V) w momencie dzwonienia. To jest żyła wywołania.
4. Identyfikacja żyły mikrofonowej: Podłącz czarną sondę do masy. Czerwoną sondą dotykaj kolejnych żył. Gdy znajdziesz żyłę mikrofonową, powinieneś zaobserwować na multimetrze niewielkie, zmienne napięcie (np. 0.5-2V), które będzie reagować na mówienie do panelu zewnętrznego (jeśli ktoś tam mówi) lub na delikatne stukanie w przewód.
5. Identyfikacja żyły słuchawkowej: Podobnie jak wyżej, czarna sonda do masy. Czerwoną sondą dotykaj pozostałych żył. Na żyle słuchawkowej powinieneś usłyszeć (jeśli podłączysz mały głośniczek lub słuchawkę) lub zaobserwować na multimetrze zmienne napięcie, gdy ktoś mówi z panelu zewnętrznego.
6. Identyfikacja żyły zaczepu elektromagnetycznego: Znowu czarna sonda do masy. Czerwoną sondą dotykaj pozostałych żył. Poproś kogoś, aby nacisnął przycisk otwierania drzwi na starym unifonie (jeśli jeszcze działa) lub na panelu zewnętrznym. Na żyle zaczepu powinieneś zaobserwować krótkotrwały skok napięcia (np. 12V) w momencie aktywacji.

Tworzenie "mapy" starej instalacji: Jak rozpisać funkcje poszczególnych kabli (masa, mikrofon, słuchawka, zaczep)?

Po przeprowadzeniu wszystkich pomiarów, kluczowe jest, abyś stworzył sobie prostą "mapę" lub tabelę. Przyporządkuj w niej zidentyfikowane żyły (np. ich kolory, jeśli są spójne, ale przede wszystkim wyniki pomiarów multimetrem) do ich funkcji. Przykładowo:

• Przewód czarny: Masa (wspólny minus)
• Przewód czerwony: Wywołanie (dzwonek)
• Przewód zielony: Mikrofon
• Przewód żółty: Słuchawka
• Przewód biały: Zaczep elektromagnetyczny

To jest absolutnie kluczowy krok przed podłączeniem nowego unifonu. Dzięki tej mapie będziesz wiedzieć, który przewód podłączyć do którego zacisku w nowym urządzeniu. Bez niej, podłączanie będzie loterią.

Podłączanie nowego unifonu 2-żyłowego: Praktyczny przewodnik

Demontaż starego aparatu: Jak to zrobić bezpiecznie i niczego nie urwać?

Zanim zabierzesz się za montaż nowego unifonu, musisz bezpiecznie usunąć stary. Oto jak to zrobić, aby niczego nie uszkodzić:

1. Zrób zdjęcie istniejących połączeń: To jest niezwykle ważne! Przed odłączeniem czegokolwiek, zrób wyraźne zdjęcie, a nawet kilka zdjęć, jak podłączone są przewody do starego unifonu. Będzie to Twój punkt odniesienia, jeśli coś pójdzie nie tak.
2. Odkręć obudowę starego unifonu: Zazwyczaj wystarczy odkręcić jedną lub dwie śrubki, aby zdjąć pokrywę.
3. Ostrożnie odłącz przewody: Zapisz lub zapamiętaj (najlepiej zrób notatki na podstawie zdjęć), który przewód był podłączony do którego zacisku. Następnie odłącz wszystkie przewody.
4. Zdemontuj stary unifon ze ściany: Gdy przewody są już odłączone, możesz odkręcić unifon ze ściany.

Magia zworek i mostków: Konfiguracja nowego unifonu pod Twoją instalację

Wiele nowoczesnych unifonów, które są kompatybilne ze starymi systemami analogowymi, posiada zworki (zwane też mostkami). To małe, plastikowe elementy, które pozwalają na konfigurację unifonu pod różne typy instalacji domofonowych (np. 4-żyłowe, 5-żyłowe, systemy Urmet, Cyfral itp.). To właśnie dzięki nim unifon "2-żyłowy" może działać w wielożyłowej instalacji analogowej, integrując sygnały z kilku żył w jeden lub dwa punkty podłączenia.

Zawsze, ale to zawsze, zapoznaj się z instrukcją obsługi nowego unifonu! Tam znajdziesz szczegółowe informacje, jak ustawić zworki zgodnie z zidentyfikowanym wcześniej systemem w Twoim budynku. Ignorowanie tego kroku to jedna z najczęstszych przyczyn problemów. Przykładowo, popularne modele takie jak Urmet 1131 czy Cyfral Smart 5P są cenione właśnie za to, że posiadają takie możliwości konfiguracji, co czyni je bardzo uniwersalnymi.

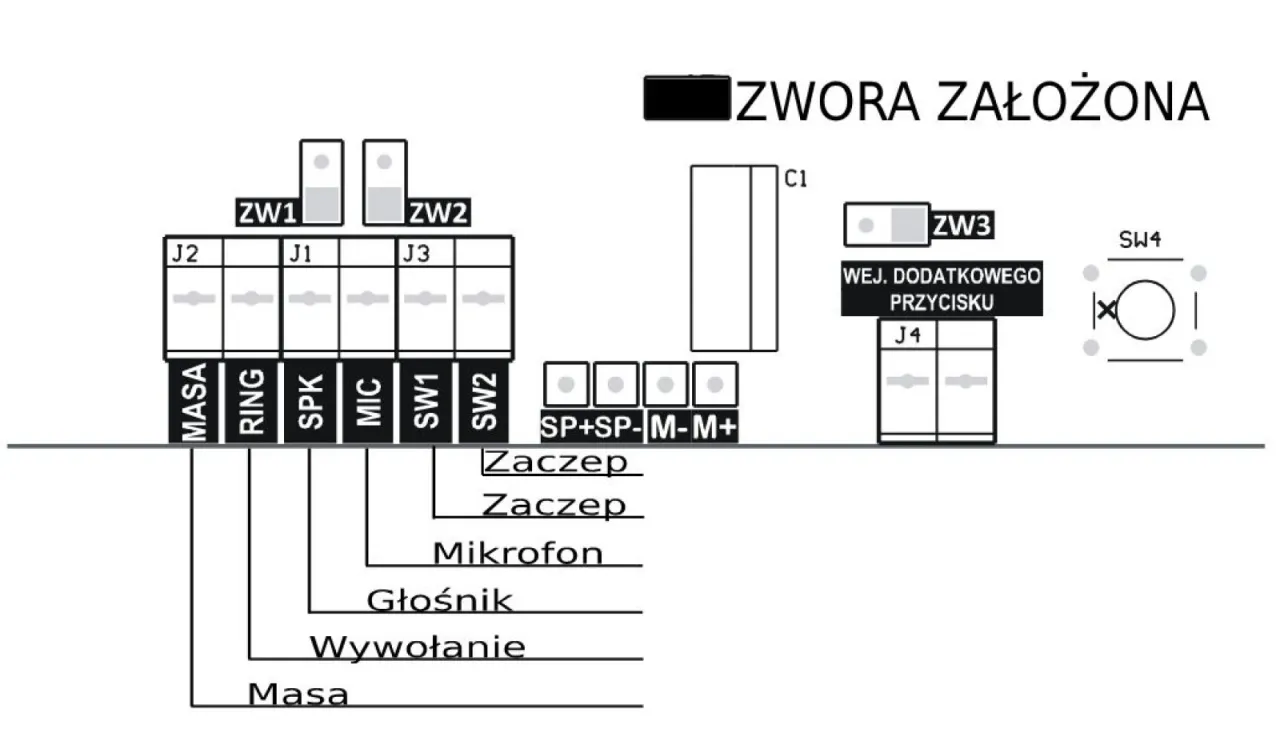

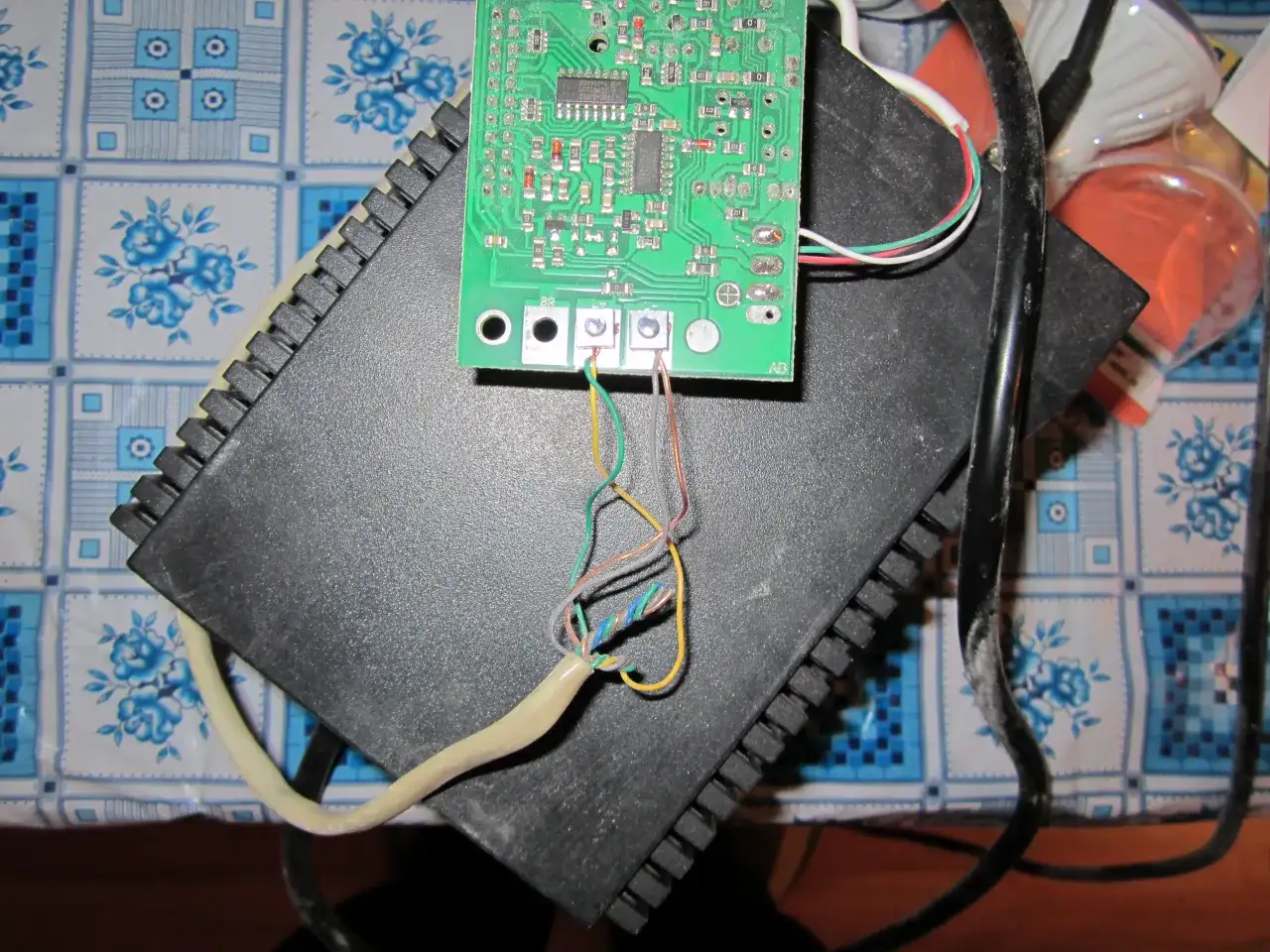

Schemat podłączenia: Gdzie podpiąć żyłę masową, a gdzie sygnałową?

Mając swoją "mapę" żył i instrukcję nowego unifonu, możesz przystąpić do podłączania. Nowoczesne unifony kompatybilne z analogiem, mimo że wewnętrznie obsługują wiele funkcji, często mają tylko dwa główne zaciski do podłączenia do instalacji masę (COM) i sygnał (LINE lub DATA). Reszta funkcji (mikrofon, słuchawka, dzwonek, zaczep) jest realizowana przez wewnętrzną elektronikę unifonu, która "interpretuje" sygnały z linii sygnałowej.

Twoim zadaniem jest precyzyjne dopasowanie funkcji zidentyfikowanych żył ze ściany do odpowiednich terminali w unifonie. Zazwyczaj:

• Żyłę masową (COM) podłączasz do zacisku oznaczonego jako "Masa", "GND" lub "COM" w unifonie.
• Pozostałe żyły (mikrofon, słuchawka, wywołanie, zaczep), w zależności od modelu unifonu i jego konfiguracji zworek, podłączasz do jednego lub dwóch zacisków sygnałowych, np. "L1", "L2", "DATA" lub "LINE". Instrukcja unifonu dokładnie wskaże, jak połączyć te żyły, często poprzez mostkowanie ich ze sobą i podłączenie do jednego punktu sygnałowego.

To wymaga skupienia i dokładności. Błędne podłączenie może skutkować brakiem dźwięku, dzwonka lub niemożnością otwarcia drzwi.

Podłączanie funkcji otwierania zamka: Jak nie pomylić żył elektrozaczepu?

Funkcja otwierania elektrozaczepu jest kluczowa. Żyła odpowiedzialna za otwieranie zamka (którą zidentyfikowałeś multimetrem) musi być podłączona do odpowiedniego zacisku w unifonie, często oznaczonego jako "Z", "LOCK" lub "OTW".

Na co zwrócić uwagę:

• Polaryzacja: W niektórych systemach polaryzacja ma znaczenie. Jeśli po podłączeniu zamek buczy lub otwiera się cały czas, spróbuj zamienić miejscami przewody podłączone do zacisku zaczepu (jeśli są dwa).
• Typ sygnału: Upewnij się, że unifon jest kompatybilny z typem sygnału sterującego zaczepem w Twoim systemie. Nowoczesne unifony zazwyczaj są uniwersalne, ale zawsze warto to sprawdzić w instrukcji.

Błędne podłączenie żyły elektrozaczepu to częsta przyczyna problemów. Może skutkować ciągłym buczeniem elektrozaczepu, brakiem jego otwarcia lub, co gorsza, uszkodzeniem unifonu lub centrali.

Pierwsze uruchomienie i testowanie: Co sprawdzić, zanim przykręcisz obudowę?

Zanim ostatecznie przykręcisz obudowę nowego unifonu, przeprowadź dokładne testy. To pozwoli Ci szybko zidentyfikować i skorygować ewentualne błędy. Nie spiesz się!

1. Sprawdź podstawową komunikację: Poproś kogoś, aby zszedł na dół i zadzwonił do Ciebie. Odbierz połączenie. Sprawdź, czy słychać osobę na dole i czy ona słyszy Ciebie. Mów wyraźnie do mikrofonu unifonu.
2. Przetestuj funkcję dzwonka: Poproś, aby osoba na dole ponownie zadzwoniła. Upewnij się, że unifon dzwoni prawidłowo. Sprawdź, czy dźwięk jest wyraźny i odpowiednio głośny.
3. Sprawdź działanie elektrozaczepu: Podczas rozmowy lub po odebraniu połączenia, naciśnij przycisk otwierania drzwi. Upewnij się, że zamek otwiera się prawidłowo. Powinieneś usłyszeć charakterystyczny dźwięk elektrozaczepu.

Jeśli wszystkie funkcje działają poprawnie, gratulacje! Możesz teraz bezpiecznie przykręcić obudowę unifonu do ściany. Jeśli coś nie działa, przejdź do sekcji rozwiązywania problemów.

Najczęstsze problemy po montażu i ich proste rozwiązania

Nawet przy najlepszych chęciach, czasem coś może pójść nie tak. Nie martw się, większość problemów po montażu unifonu ma proste rozwiązania. Jako Agnieszka Kowalska, widziałam je już setki razy.

Co zrobić, gdy nowy domofon nie dzwoni?

• Błędne podłączenie żyły wywołania: To najczęstsza przyczyna. Sprawdź swoją "mapę" i upewnij się, że żyła wywołania jest podłączona do odpowiedniego zacisku w unifonie, zgodnie z instrukcją.
• Niewłaściwe ustawienie zworek odpowiedzialnych za dzwonek: Wiele unifonów ma zworki do konfiguracji sygnału dzwonka (np. typ sygnału, głośność). Sprawdź instrukcję i upewnij się, że są ustawione prawidłowo dla Twojego systemu.
• Ustawienia głośności dzwonka w unifonie: Niektóre unifony mają regulację głośności dzwonka. Sprawdź, czy nie jest ustawiona na minimum.
• Brak kompatybilności sygnału wywołania z centralą: Rzadziej, ale zdarza się, że sygnał wywołania z centrali jest nietypowy i unifon nie potrafi go poprawnie zinterpretować. Wtedy konieczna może być wymiana unifonu na inny model lub konsultacja z serwisem.

Nic nie słychać lub nikt mnie nie słyszy: Jak zdiagnozować problem z audio?

• Błędne podłączenie żył mikrofonowej lub słuchawkowej: Ponownie, wróć do swojej mapy i instrukcji. Upewnij się, że przewody odpowiedzialne za mikrofon i słuchawkę są podłączone do właściwych zacisków lub zmostkowane zgodnie z zaleceniami producenta.
• Brak prawidłowego podłączenia masy: Masa (COM) jest fundamentem. Jeśli nie jest podłączona prawidłowo, cała komunikacja audio może być zakłócona lub niemożliwa. Sprawdź to połączenie jako pierwsze.
• Niewłaściwe ustawienie zworek odpowiedzialnych za audio: Podobnie jak w przypadku dzwonka, niektóre unifony mają zworki do konfiguracji czułości mikrofonu lub głośności słuchawki.
• Uszkodzenie mikrofonu lub słuchawki w unifonie: Choć rzadkie w nowych urządzeniach, wada fabryczna zawsze jest możliwa. Jeśli wszystko inne zawiedzie, rozważ reklamację.

Zamek buczy, ale nie otwiera (lub otwiera cały czas): Typowe błędy w podłączeniu

• Błędne podłączenie żyły elektrozaczepu: Upewnij się, że przewód od zaczepu jest podłączony do odpowiedniego zacisku (np. "Z", "LOCK") w unifonie.
• Niewłaściwa polaryzacja (jeśli dotyczy): Jeśli zamek buczy lub otwiera się cały czas, spróbuj zamienić miejscami przewody podłączone do zacisku zaczepu (jeśli są dwa). W niektórych systemach polaryzacja ma znaczenie.
• Niewłaściwe ustawienie zworek odpowiedzialnych za zaczep: Sprawdź instrukcję. Niektóre unifony mają zworki do konfiguracji czasu otwarcia zaczepu lub jego typu.
• Zbyt długie naciśnięcie przycisku otwierania zamka: W niektórych starszych systemach zbyt długie przytrzymanie przycisku może powodować buczenie lub nieprawidłowe działanie zaczepu. Spróbuj krótkiego, zdecydowanego naciśnięcia.

Kiedy trzeba wezwać fachowca? Objawy, których nie należy ignorować

Choć samodzielny montaż jest satysfakcjonujący i oszczędza pieniądze, są sytuacje, w których lepiej zaufać specjaliście. Nie należy ignorować następujących objawów:

• Brak możliwości rozwiązania problemu po wyczerpaniu wszystkich metod diagnostycznych i kilkukrotnym sprawdzeniu połączeń.
• Podejrzenie uszkodzenia głównej instalacji w budynku (np. brak jakichkolwiek napięć na żyłach, pomimo że u sąsiadów domofony działają).
• Brak pewności co do bezpieczeństwa pracy z instalacją elektryczną. Jeśli czujesz się niekomfortowo lub nie masz doświadczenia, nie ryzykuj porażenia prądem.

Pamiętaj, że koszt wymiany i podłączenia unifonu przez specjalistę w Polsce waha się zazwyczaj od 100 do 250 zł. To podkreśla wartość samodzielnego montażu, ale bezpieczeństwo i sprawność instalacji są najważniejsze.

Jaki unifon wybrać? Polecane modele do starych systemów

Unifony uniwersalne z konfiguracją zworek: Na co zwrócić uwagę przy zakupie?

Wybór odpowiedniego unifonu to klucz do sukcesu. Skup się na modelach, które są specjalnie zaprojektowane do pracy ze starymi, analogowymi systemami wielożyłowymi, nawet jeśli do podłączenia wykorzystują tylko dwa terminale. Najważniejszą cechą, na którą należy zwrócić uwagę, jest funkcja konfiguracji zworek (mostków). Dzięki nim unifon można dostosować do różnych standardów panujących w polskich blokach.

Poszukuj informacji o kompatybilności z systemami takimi jak Urmet, Cyfral, Mifon, Laskomex. Producent zazwyczaj jasno określa, z jakimi centralami jego unifon może współpracować. Nie daj się zwieść hasłom "uniwersalny 2-żyłowy", jeśli nie ma w opisie wyraźnego wskazania na kompatybilność z systemami analogowymi.

Przeczytaj również: Przydomowe oczyszczalnie Delfin - czy warto zainwestować?

Przegląd popularnych marek i modeli pasujących do polskich instalacji analogowych

Na polskim rynku jest kilka sprawdzonych modeli, które z powodzeniem stosowane są w starych instalacjach analogowych. Oto moje rekomendacje:

• Urmet 1131 (lub jego nowsze warianty): To prawdziwy klasyk, który od lat cieszy się uznaniem. Jest bardzo uniwersalny, posiada rozbudowane możliwości konfiguracji zworek i jest kompatybilny z większością analogowych systemów Urmet, a często także z innymi.
• Cyfral Smart 5P: Kolejny bardzo popularny model, często wybierany do systemów Cyfral, ale dzięki zworkom można go dostosować także do innych central analogowych. Jest prosty w montażu i niezawodny.
• Laskomex LM-8/W: Jeśli w Twoim bloku jest system Laskomex, ten unifon będzie dobrym wyborem. On również oferuje pewne możliwości konfiguracji.

Wybierając jeden z tych modeli, znacznie zwiększasz swoje szanse na bezproblemowy montaż i długotrwałe, sprawne działanie domofonu.
