Zrozumienie symboli L i N na kablach elektrycznych oraz znajomość odpowiednich kolorów przewodów to absolutna podstawa bezpiecznej i prawidłowej pracy z instalacją domową. W tym artykule wyjaśnię, co oznaczają te kluczowe oznaczenia, jakie kolory przewodów obowiązują w Polsce i jak tę wiedzę wykorzystać w praktyce, aby uniknąć niebezpiecznych błędów.
Symbole L i N na kablach elektrycznych klucz do bezpiecznej instalacji domowej
- Przewód L (fazowy) jest pod napięciem i jest niebezpieczny, natomiast N (neutralny) zamyka obwód i nie powinien być pod napięciem względem ziemi.
- Zgodnie z polskimi normami, przewód fazowy (L) to najczęściej brązowy (lub czarny/szary), a przewód neutralny (N) zawsze niebieski.
- Przewód ochronny (PE) ma kolor żółto-zielony i jest niezbędny dla bezpieczeństwa, mimo że nie jest ani L, ani N.
- W starszych instalacjach kolory mogą odbiegać od norm, np. L bywał czarny, a N szary lub biały.
- Zawsze weryfikuj obecność napięcia próbnikiem, nigdy nie ufaj wyłącznie kolorom przewodów.
- Prawidłowe podłączenie przewodów L i N jest fundamentalne dla bezpieczeństwa użytkowników i poprawnego działania urządzeń.
Rozpoznawanie kabli L i N to podstawa bezpieczeństwa
Przez dziesięciolecia standardy kolorystyczne przewodów elektrycznych ewoluowały, a w przeszłości panowała znacznie mniejsza dyscyplina w ich stosowaniu. To właśnie dążenie do ujednolicenia i zwiększenia bezpieczeństwa doprowadziło do wprowadzenia jasnych norm, takich jak PN-HD 308 S2: 2007 w Polsce. Dzięki standaryzacji praca z instalacjami stała się nie tylko łatwiejsza dla elektryków, ale przede wszystkim bezpieczniejsza dla każdego, kto ma do czynienia z prądem.
Przewód oznaczony symbolem L (Live) to nic innego jak przewód fazowy. Jest to ten, w którym płynie prąd pod napięciem względem ziemi. W polskich instalacjach jednofazowych napięcie skuteczne wynosi 230V. Przewód fazowy jest aktywny i niebezpieczny w dotyku, dlatego jego prawidłowa identyfikacja jest absolutnie kluczowa.
Z kolei przewód N (Neutral) to przewód neutralny. Jego główną funkcją jest zamknięcie obwodu dla prądu płynącego z przewodu fazowego. Jest on połączony z punktem neutralnym transformatora i co do zasady nie powinien być pod napięciem względem ziemi. Mimo to, nie należy go lekceważyć, ponieważ w niesprawnych instalacjach lub przy dużych obciążeniach może pojawić się na nim niewielkie napięcie.
Pomyłka przy podłączaniu przewodów L i N może mieć poważne konsekwencje. Choć niektóre proste urządzenia, takie jak żarówki, mogą działać niezależnie od polaryzacji, to jest to niezgodne z normami i potencjalnie niebezpieczne. W przypadku urządzeń z zaawansowaną elektroniką, a zwłaszcza tych wyposażonych w przełączniki jednobiegunowe, zamiana L i N może sprawić, że urządzenie będzie pod napięciem nawet po wyłączeniu, co stwarza ryzyko porażenia prądem. Może również prowadzić do uszkodzenia sprzętu lub jego nieprawidłowego działania.

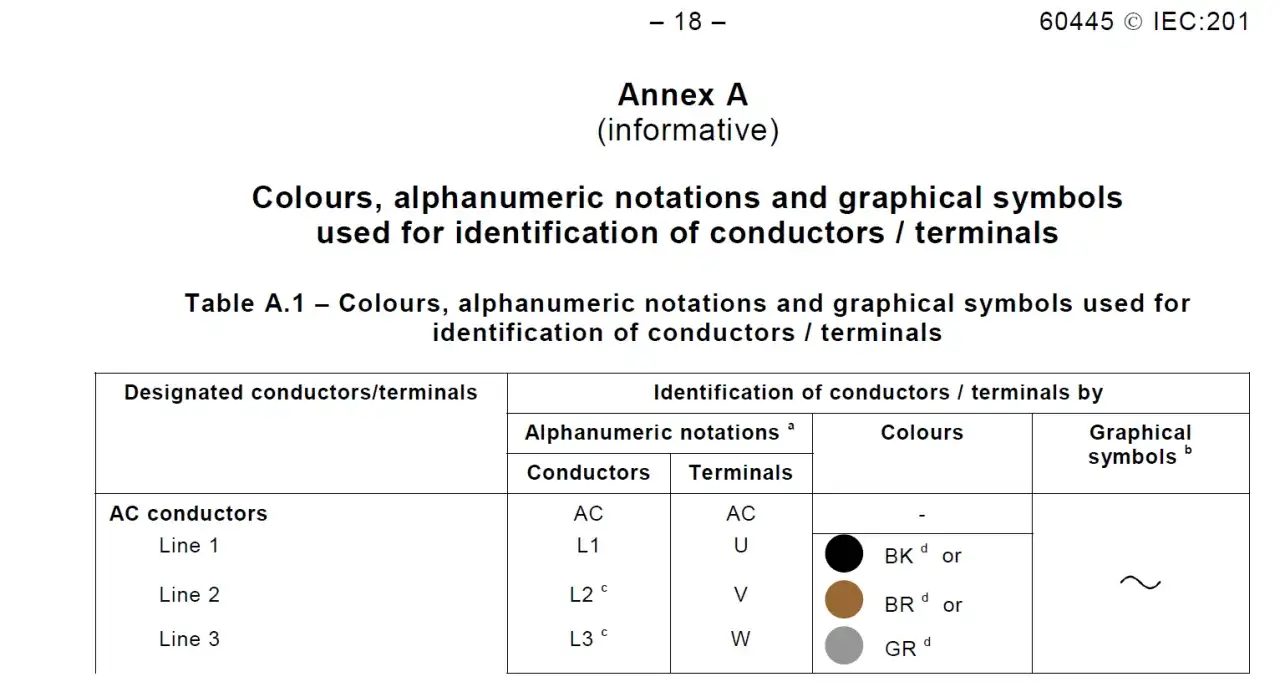

Kolory przewodów L i N przewodnik po aktualnych normach
Zgodnie z aktualnymi normami, przewód fazowy (L) ma swoje określone kolory. Preferowanym kolorem jest brązowy, jednak dopuszczalne są również kolory czarny i szary. W instalacjach trójfazowych, gdzie mamy do czynienia z trzema fazami (L1, L2, L3), stosuje się kolejno brązowy, czarny i szary, co pomaga w ich rozróżnieniu.
Jeśli chodzi o przewód neutralny (N), sprawa jest znacznie prostsza i bardziej rygorystyczna. Przewód neutralny ma zawsze kolor niebieski. Co więcej, kolor niebieski jest zarezerwowany wyłącznie dla przewodu neutralnego i nie może być używany do żadnego innego celu w instalacji elektrycznej. To bardzo ważna zasada, która znacząco zwiększa bezpieczeństwo.
Warto również wspomnieć o przewodzie ochronnym (PE), który choć nie jest oznaczany jako L czy N, odgrywa kluczową rolę w bezpieczeństwie. Ma on charakterystyczny kolor żółto-zielony. Jego zadaniem jest ochrona przed porażeniem prądem w przypadku uszkodzenia izolacji urządzenia, odprowadzając prąd upływowy do ziemi. Pamiętajmy, że prawidłowo działająca instalacja to taka, która uwzględnia wszystkie trzy typy przewodów.
| Symbol/Nazwa przewodu | Kolor w aktualnych normach |
|---|---|
| L (Fazowy) | Brązowy (preferowany), czarny, szary |
| N (Neutralny) | Niebieski |
| PE (Ochronny) | Żółto-zielony |
Pułapki w starych instalacjach jak nie dać się zaskoczyć
Praca z instalacjami elektrycznymi w starszych budynkach, szczególnie tych z czasów PRL, to często prawdziwa podróż w czasie do epoki mniejszej dyscypliny kolorystycznej. W takich instalacjach przewód fazowy (L) bardzo często był czarny, a przewód neutralny (N), który wówczas często pełnił również funkcję ochronną (PEN), najczęściej niebieski. Zdarzały się jednak odstępstwa, gdzie N bywał szary, a nawet biały. To właśnie dlatego weryfikacja jest tak ważna.
Prawdziwe wyzwania pojawiają się w bardzo starych instalacjach dwużyłowych, które są pozbawione przewodu ochronnego. W takich przypadkach nie tylko kolory mogą być mylące, ale również brak przewodu PE znacząco obniża bezpieczeństwo. W takich sytuacjach, poleganie wyłącznie na kolorach jest skrajnie nieodpowiedzialne i bezwzględnie konieczne jest użycie próbnika napięcia, aby prawidłowo zidentyfikować fazę.
Nigdy nie należy ufać wyłącznie kolorom, zwłaszcza w starych budynkach. Zawsze należy sprawdzić obecność napięcia za pomocą wskaźnika (tzw. probówki).
Podkreślam to raz jeszcze: kolory przewodów są jedynie wskazówką, ułatwiającą pracę w zgodzie z normami. Jednak w przypadku starszych instalacji, a także zawsze, gdy mamy jakiekolwiek wątpliwości, weryfikacja obecności napięcia za pomocą próbnika jest absolutnie najważniejsza. To jedyny pewny sposób na bezpieczną identyfikację przewodów L i N.
Praktyczne podłączenie krok po kroku od lampy po gniazdko
Zanim przystąpisz do jakichkolwiek prac, upewnij się, że masz pod ręką niezbędne narzędzia. Podstawą jest próbnik napięcia (tzw. probówka) lub multimetr. Pamiętaj, aby zawsze wyłączyć zasilanie w obwodzie, nad którym pracujesz, zanim dotkniesz jakichkolwiek przewodów. Po wyłączeniu zasilania, możesz użyć próbnika, aby upewnić się, że napięcie rzeczywiście nie występuje. Następnie, po ponownym włączeniu zasilania (tylko na czas testu!), dotknij końcówką próbnika do każdego przewodu. Przewód fazowy (L) spowoduje zaświecenie się diody w próbniku, natomiast przewód neutralny (N) nie powinien reagować.
Oto uproszczona instrukcja podłączania żyrandola lub lampy:
- Wyłącz zasilanie: Zawsze rozpocznij od wyłączenia odpowiedniego bezpiecznika w rozdzielnicy.
- Zidentyfikuj przewody: Za pomocą próbnika napięcia (po krótkotrwałym włączeniu zasilania i ponownym wyłączeniu) zidentyfikuj przewód fazowy (L) i neutralny (N) w puszce sufitowej. Jeśli jest, zidentyfikuj również przewód ochronny (PE).
- Oznaczenia na lampie: Sprawdź oznaczenia na zaciskach przyłączeniowych lampy. Zazwyczaj są tam symbole L, N i PE (lub symbol uziemienia).
- Podłącz przewody: Podłącz przewód fazowy (L) z instalacji do zacisku L w lampie, przewód neutralny (N) z instalacji do zacisku N w lampie. Jeśli lampa ma metalową obudowę, podłącz również przewód ochronny (PE) do odpowiedniego zacisku.
- Sprawdź i włącz: Upewnij się, że wszystkie połączenia są solidne i bezpieczne. Dopiero wtedy włącz zasilanie i sprawdź działanie lampy.
Standardowe zasady montażu gniazdka są równie ważne. W Polsce przyjęło się, że przewód fazowy (L) powinien być podłączony do lewego styku gniazdka (patrząc od przodu), a przewód neutralny (N) do prawego. Przewód ochronny (PE) zawsze podłączamy do bolca uziemiającego. Jest to istotne dla bezpieczeństwa i spójności instalacji, nawet jeśli niektóre urządzenia działają niezależnie od polaryzacji. Prawidłowe podłączenie minimalizuje ryzyko porażenia prądem.
Na szczęście, producenci sprzętu AGD, oświetlenia i innych urządzeń elektrycznych bardzo ułatwiają nam zadanie. Na zaciskach przyłączeniowych często znajdziemy czytelne oznaczenia L i N, a także symbol uziemienia dla przewodu ochronnego. Zawsze warto dokładnie zapoznać się z instrukcją obsługi i schematem podłączenia dostarczonym przez producenta.
Najczęstsze błędy i wątpliwości przy podłączaniu przewodów
Jednym z najczęstszych błędów jest zamiana miejscami przewodów L i N. Jak już wspomniałam, w przypadku prostych urządzeń zasilanych prądem zmiennym (AC), takich jak żarówka, może to nie wpływać na ich działanie. Jednak jest to niezgodne z normami i może prowadzić do niebezpiecznych sytuacji. Jeśli na przykład przełącznik w lampie odcina przewód neutralny zamiast fazowego, to nawet po wyłączeniu lampy, jej oprawka czy żarówka wciąż mogą być pod napięciem, stwarzając ryzyko porażenia podczas wymiany żarówki.
Co zrobić, gdy w puszce elektrycznej znajdziesz dwa przewody o tym samym kolorze, na przykład dwa brązowe lub dwa czarne? To częsta sytuacja, zwłaszcza w instalacjach oświetleniowych, gdzie jeden przewód brązowy może być fazą stałą, a drugi fazą przełączaną (czyli fazą, która pojawia się po włączeniu przełącznika). W takim przypadku konieczne jest użycie próbnika napięcia do identyfikacji każdego z nich. Sprawdź, który przewód jest pod napięciem, a następnie, po włączeniu przełącznika, sprawdź, który z pozostałych przewodów również zyskuje napięcie.
Brak przewodu neutralnego (niebieskiego) w instalacji to kolejny problem, zwłaszcza w bardzo starych instalacjach dwuprzewodowych. W takich sytuacjach musimy polegać wyłącznie na pomiarach próbnikiem napięcia. Jeśli instalacja ma tylko dwa przewody, a jeden z nich jest fazą, to drugi musi pełnić funkcję neutralnego. Należy jednak pamiętać, że takie instalacje są niezgodne z aktualnymi normami bezpieczeństwa i w miarę możliwości powinny być zmodernizowane do standardu trójprzewodowego z przewodem ochronnym.
Złote zasady bezpiecznej pracy z przewodami L i N
Moja najważniejsza rada, którą zawsze powtarzam, to: zawsze wyłączaj zasilanie w obwodzie, nad którym pracujesz, zanim rozpoczniesz jakiekolwiek czynności. To absolutna podstawa bezpieczeństwa. Nie ma nic ważniejszego niż Twoje zdrowie i życie.
Po wyłączeniu zasilania i przed podłączeniem, zawsze dwukrotnie sprawdź identyfikację przewodów za pomocą próbnika napięcia. Raz to za mało. Upewnij się, że przewód, który uważasz za fazowy, rzeczywiście nią jest, a ten, który ma być neutralny, nie wykazuje napięcia. To prosta czynność, która może zapobiec poważnym wypadkom.
Jeśli masz jakiekolwiek wątpliwości co do identyfikacji przewodów, ich stanu, czy bezpieczeństwa całej instalacji, zawsze wezwij wykwalifikowanego elektryka. Prąd to nie zabawa. Profesjonalista posiada odpowiednie kwalifikacje, narzędzia i doświadczenie, aby bezpiecznie i prawidłowo wykonać wszelkie prace. Nie ryzykuj!
