Cyrkulacja CWU z pompą: Zrób to sam i miej ciepłą wodę od razu!

Cyrkulacja ciepłej wody użytkowej (CWU) z pompą to rozwiązanie, które przenosi komfort użytkowania wody na zupełnie nowy poziom. Jeśli marzysz o tym, by ciepła woda płynęła z kranu natychmiast, bez marnowania litrów zimnej wody, ten artykuł jest dla Ciebie. Pokażę Ci krok po kroku, jak samodzielnie zaprojektować i zamontować taką instalację, by cieszyć się wygodą i realnymi oszczędnościami.

Czym jest cyrkulacja CWU i dlaczego jej potrzebujesz?

Cyrkulacja ciepłej wody użytkowej to nic innego jak stworzenie dodatkowej pętli w Twojej instalacji hydraulicznej. Dzięki niej ciepła woda nie stoi w rurach, czekając na otwarcie kranu, ale stale krąży między podgrzewaczem a punktami poboru. Pompa cyrkulacyjna jest sercem tego systemu to ona wymusza ruch wody w tej pętli. Kiedy woda w rurze powrotnej ostygnie poniżej określonej temperatury, termostat uruchamia pompę, która pcha chłodniejszą wodę z powrotem do zasobnika, a w jej miejsce natychmiast napływa gorąca. To proste, a zarazem genialne rozwiązanie, które eliminuje problem długiego oczekiwania na ciepłą wodę.

Komfort, oszczędność wody i pieniędzy: trzy główne korzyści

• Natychmiastowy dostęp do ciepłej wody: To chyba najważniejsza korzyść. Koniec z frustrującym czekaniem, aż z kranu poleci ciepły strumień. Z cyrkulacją CWU masz ją od razu, w każdym punkcie poboru.
• Oszczędność wody: Bez cyrkulacji, zanim ciepła woda dotrze do kranu, musisz spuścić do kanalizacji całą zimną wodę, która zalegała w rurach. W skali roku to dziesiątki, a nawet setki litrów zmarnowanej wody. Cyrkulacja eliminuje ten problem.
• Oszczędności finansowe: Mniej zmarnowanej wody to niższe rachunki za zużycie wody i ścieki. Choć instalacja wiąże się z pewnymi kosztami początkowymi i zużyciem prądu przez pompę, w dłuższej perspektywie te oszczędności mogą być naprawdę znaczące.

Kiedy montaż cyrkulacji jest konieczny, a kiedy to wygoda?

Decyzja o montażu cyrkulacji CWU często wynika z chęci zwiększenia komfortu, ale w niektórych sytuacjach staje się wręcz koniecznością. Jeśli masz duży dom z rozległą instalacją hydrauliczną, gdzie odległość między podgrzewaczem a najdalszym punktem poboru wody jest znaczna, czas oczekiwania na ciepłą wodę może być naprawdę długi. W takich przypadkach cyrkulacja to nie tylko wygoda, ale realna potrzeba, która zapobiega marnowaniu ogromnych ilości wody. W mniejszych mieszkaniach czy domach z krótkimi instalacjami, cyrkulacja będzie głównie kwestią podniesienia standardu i komfortu życia, ale i tam potrafi przynieść wymierne korzyści.

Kluczowe elementy instalacji cyrkulacyjnej: co musisz kupić?

Aby samodzielnie zbudować system cyrkulacji CWU, potrzebujesz kilku kluczowych komponentów. Oto lista, którą przygotowałam, bazując na moim doświadczeniu:

• Pompa cyrkulacyjna CWU: To serce systemu. Musi być przeznaczona specjalnie do wody użytkowej, odporna na korozję.
• Przewód cyrkulacyjny: Dodatkowa rura, którą poprowadzisz od ostatniego punktu poboru z powrotem do zasobnika.
• Zawory zwrotne: Niezbędne, aby woda płynęła tylko w jednym kierunku i nie dochodziło do cofania się.
• Zawory odcinające: Umożliwiające odcięcie pompy w celu serwisu bez konieczności opróżniania całej instalacji.
• Termostat lub sterownik czasowy: Element "mózgu", który będzie zarządzał pracą pompy, optymalizując zużycie energii.
• Rury, kształtki i złączki: Do wykonania połączeń w pętli cyrkulacyjnej.
• Izolacja termiczna: Absolutnie kluczowa dla wszystkich rur w systemie cyrkulacji, aby minimalizować straty ciepła.

Serce systemu: jak wybrać idealną pompę cyrkulacyjną do CWU?

Wybór odpowiedniej pompy cyrkulacyjnej to podstawa sukcesu. Przede wszystkim upewnij się, że pompa jest przeznaczona do ciepłej wody użytkowej (CWU). Oznacza to, że jej elementy mające kontakt z wodą muszą być wykonane z materiałów odpornych na korozję, takich jak mosiądz lub stal nierdzewna. Pompy do centralnego ogrzewania nie nadają się do wody pitnej! Zwróć uwagę na energooszczędność nowoczesne pompy są często wyposażone w silniki EC, które zużywają znacznie mniej prądu. Bardzo przydatne są funkcje sterowania: sterowniki czasowe pozwalają ustawić godziny pracy pompy, termostatyczne włączają ją, gdy woda ostygnie, a najbardziej zaawansowane funkcje, takie jak AUTOADAPT, uczą się Twoich nawyków i dostosowują pracę pompy do rzeczywistego zapotrzebowania.

Niezbędny krwiobieg: rury, złączki i izolacja na co zwrócić uwagę?

Przewód cyrkulacyjny to dodatkowa rura, którą poprowadzisz od ostatniego punktu poboru ciepłej wody z powrotem do zasobnika. Zazwyczaj ma ona mniejszą średnicę niż rury zasilające, np. 15 mm. Kluczowe jest, aby zarówno przewód cyrkulacyjny, jak i rury zasilające ciepłą wodą, były dokładnie zaizolowane termicznie. Pamiętaj, że woda w pętli cyrkulacyjnej stale krąży i oddaje ciepło do otoczenia. Brak izolacji to prosta droga do ogromnych strat energii i niepotrzebnie wysokich rachunków za ogrzewanie wody. Dobra izolacja to inwestycja, która szybko się zwraca.

Strażnicy porządku: rola zaworów zwrotnych i odcinających

Zawory pełnią kluczową rolę w prawidłowym działaniu systemu cyrkulacji. Zawór zwrotny jest montowany za pompą i ma za zadanie zapobiegać cofaniu się wody. Bez niego gorąca woda mogłaby wracać do zasobnika inną drogą, zaburzając cyrkulację, a nawet mieszając się z zimną wodą. Z kolei zawory odcinające, montowane przed i za pompą, są niezwykle praktyczne. Pozwalają na odcięcie pompy od reszty instalacji, co umożliwia jej serwisowanie, czyszczenie lub wymianę bez konieczności opróżniania całego systemu. To oszczędność czasu i wody!

Mózg operacji: sterownik czasowy czy termostat?

Aby cyrkulacja była efektywna i ekonomiczna, pompa nie powinna pracować bez przerwy. Tutaj z pomocą przychodzą sterowniki. Sterownik czasowy pozwala zaprogramować pracę pompy na konkretne godziny, np. rano, gdy wszyscy wstają, i wieczorem, gdy korzystają z łazienki. To proste i skuteczne rozwiązanie, które minimalizuje niepotrzebną pracę. Alternatywą jest termostat, który mierzy temperaturę wody w pętli powrotnej. Pompa uruchamia się tylko wtedy, gdy temperatura spadnie poniżej zadanego progu, a wyłącza, gdy woda w pętli jest już ciepła. Oba rozwiązania mają na celu jedno: optymalizację działania systemu i redukcję zużycia energii.

Instalacja pompy cyrkulacyjnej krok po kroku

Przejdźmy do konkretów. Montaż cyrkulacji CWU nie jest przesadnie skomplikowany, ale wymaga precyzji i zrozumienia kilku kluczowych zasad. Jako Agnieszka Kowalska, postaram się poprowadzić Cię przez ten proces jak najjaśniej.

Planowanie to podstawa: jak prawidłowo wyznaczyć przebieg pętli cyrkulacyjnej?

Zacznij od dokładnego zaplanowania przebiegu przewodu cyrkulacyjnego. Powinien on być poprowadzony równolegle do głównej rury zasilającej ciepłą wodą. Kluczowy moment to podłączenie: przewód cyrkulacyjny należy wpiąć w trójnik, który znajduje się za ostatnim punktem poboru ciepłej wody na głównej magistrali. Następnie ten przewód wraca z powrotem do zasobnika CWU. Pamiętaj, aby pętla była jak najkrótsza i miała jak najmniej zakrętów to zminimalizuje opory przepływu i straty ciepła. Dobrze jest też unikać prowadzenia rur przez zimne, nieogrzewane pomieszczenia, a jeśli to konieczne, zadbać o jeszcze grubszą izolację.

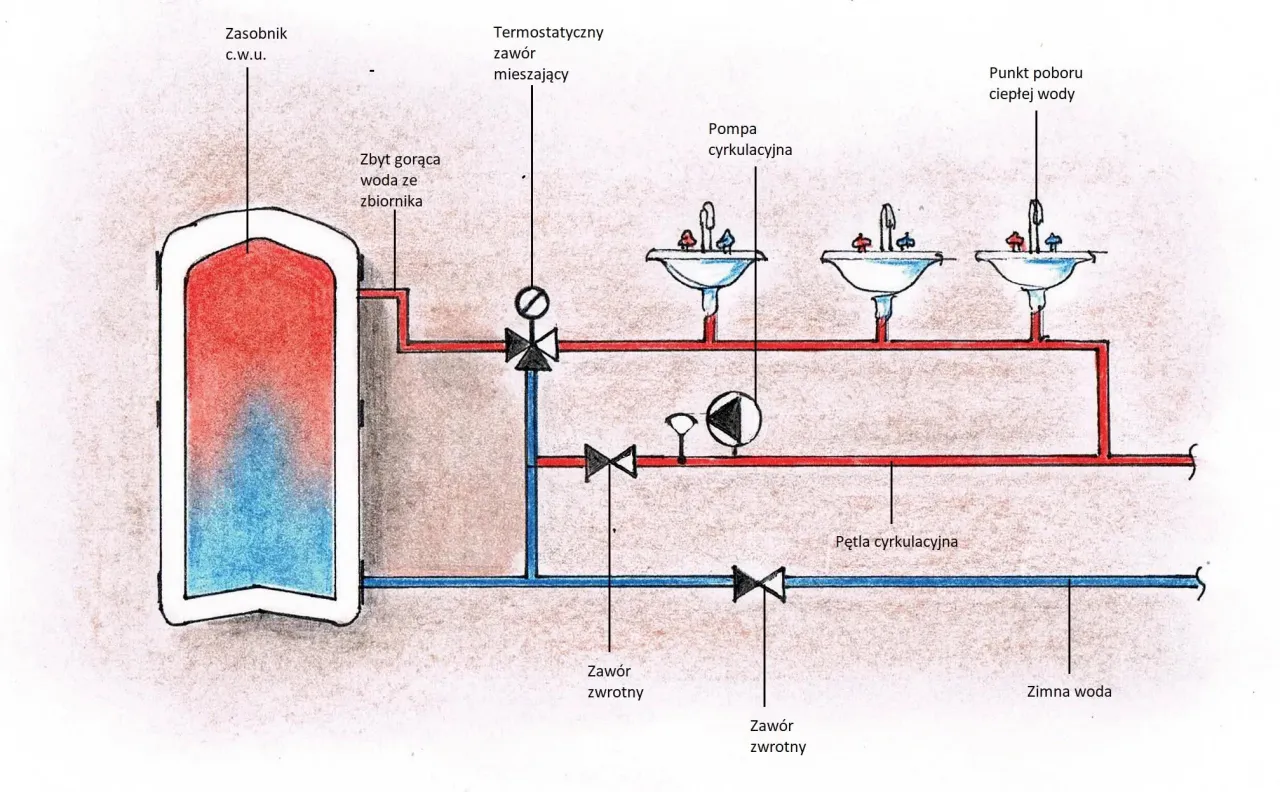

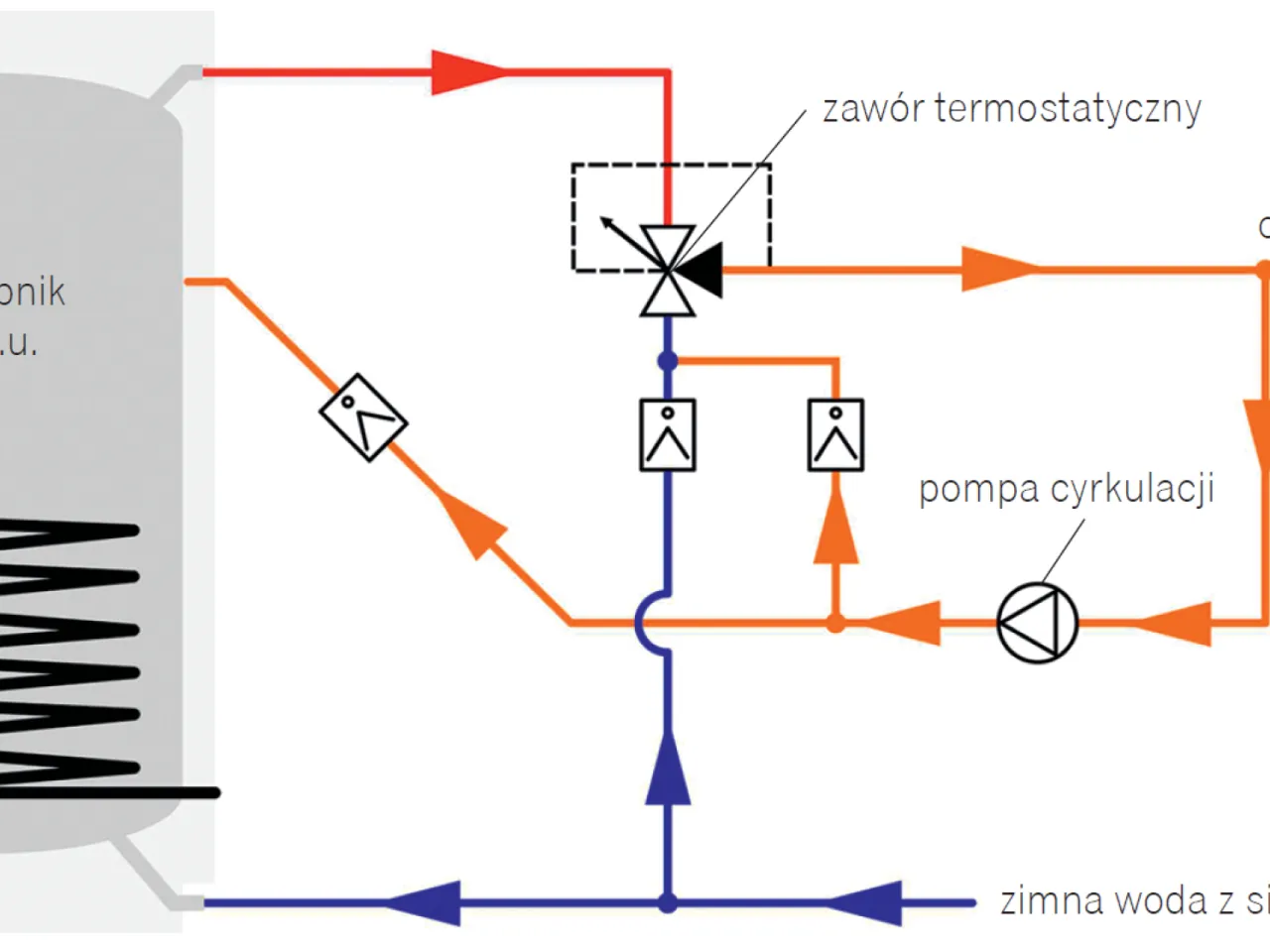

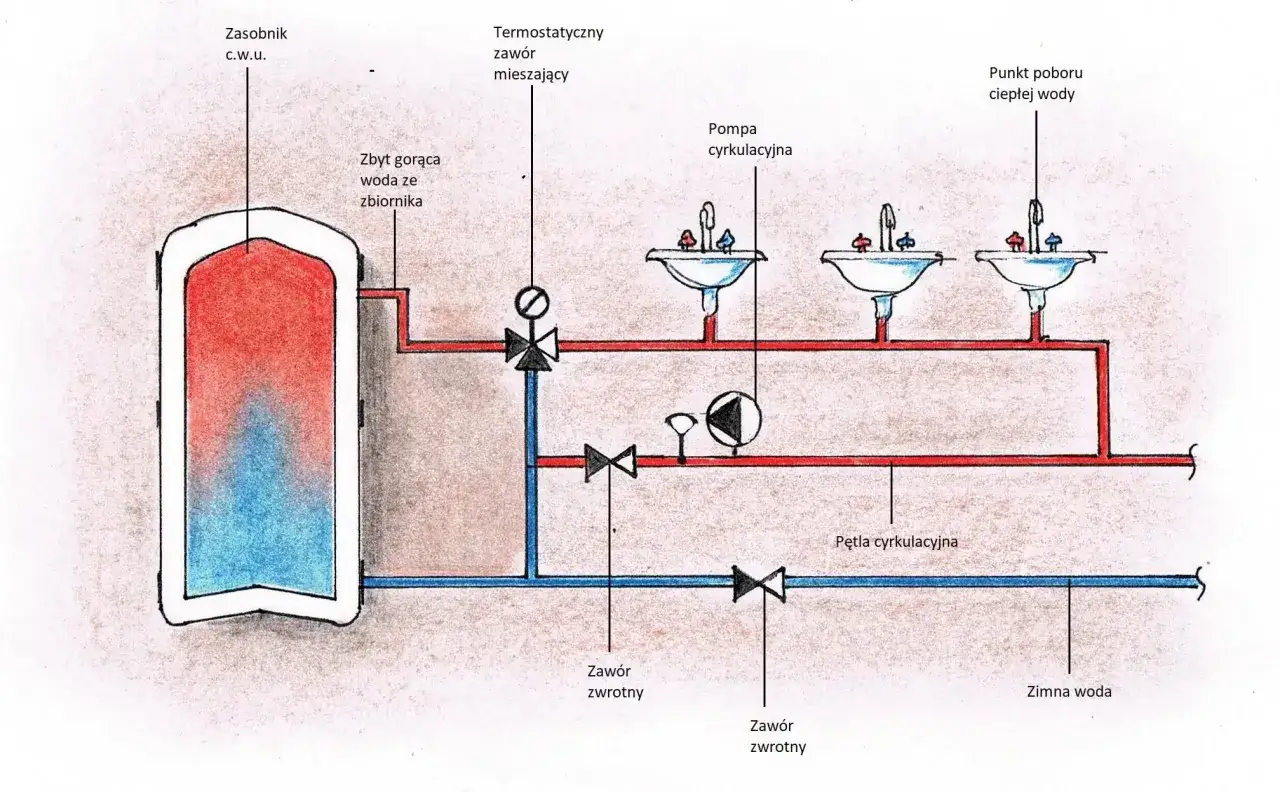

Schemat, który musisz znać: gdzie i jak wpiąć pompę w istniejącą instalację?

Prawidłowe wpięcie pompy cyrkulacyjnej w instalację to klucz do jej efektywnej pracy. Oto sekwencja działań, którą polecam:

1. Zlokalizuj króciec cyrkulacyjny na zasobniku CWU. Jeśli go nie ma, będziesz musiał wpiąć się w trójnik na rurze zimnej wody tuż przed zasobnikiem.
2. Zamontuj pierwszy zawór odcinający na rurze powrotnej cyrkulacji, tuż przed miejscem, gdzie ma być pompa. Umożliwi to odcięcie wody od pompy.
3. Zainstaluj pompę cyrkulacyjną. Zwróć uwagę na kierunek przepływu wody, który jest zazwyczaj oznaczony strzałką na korpusie pompy. Pompa powinna być zamontowana w pozycji poziomej lub pionowej zgodnie z instrukcją producenta.
4. Bezpośrednio za pompą zamontuj zawór zwrotny. Jest to absolutnie niezbędne, aby zapobiec cofaniu się wody i zapewnić prawidłową cyrkulację.
5. Zamontuj drugi zawór odcinający za zaworem zwrotnym. Ten zawór pozwoli na całkowite odizolowanie pompy od instalacji w przypadku serwisu.
6. Podłącz całość do króćca cyrkulacyjnego na zasobniku CWU lub do wcześniej przygotowanego trójnika na wejściu zimnej wody.

Pamiętaj, aby cały ten zestaw (zawory, pompa, zawór zwrotny) był łatwo dostępny do ewentualnego serwisu.

Montaż pompy i armatury: praktyczne wskazówki

• Kolejność ma znaczenie: Zawsze montuj elementy w kolejności: zawór odcinający -> pompa -> zawór zwrotny -> zawór odcinający. To zapewnia pełną kontrolę i możliwość serwisu.
• Uszczelnianie połączeń: Używaj teflonu lub pakuł z pastą uszczelniającą do wszystkich gwintowanych połączeń. Upewnij się, że są one szczelne, aby uniknąć wycieków.
• Pozycja montażowa: Sprawdź w instrukcji producenta, w jakiej pozycji (pionowej czy poziomej) można montować daną pompę. Nieprawidłowy montaż może skrócić jej żywotność.
• Dostępność: Zaplanuj montaż tak, aby pompa i zawory były łatwo dostępne do konserwacji czy ewentualnej wymiany.
• Wibracje: Jeśli to możliwe, użyj elastycznych złączy, aby zminimalizować przenoszenie wibracji pompy na resztę instalacji.

Podłączenie elektryczne: jak bezpiecznie zasilić i skonfigurować sterownik pompy?

Podłączenie elektryczne pompy i sterownika zawsze powinno być wykonane przez osobę z odpowiednimi kwalifikacjami, zgodnie z obowiązującymi przepisami. Pompa wymaga zasilania 230 V. Jeśli używasz sterownika czasowego lub termostatu, podłącz go zgodnie ze schematem producenta. Zazwyczaj pompa jest podłączana do wyjścia sterownika, a sterownik do gniazdka. Pamiętaj o uziemieniu! Po podłączeniu skonfiguruj sterownik, ustawiając odpowiednie godziny pracy lub progi temperaturowe, co omówię w kolejnej sekcji. Prawidłowa konfiguracja to podstawa optymalnej i bezpiecznej pracy całego systemu.

Optymalizacja i regulacja systemu cyrkulacji CWU

Samo zamontowanie cyrkulacji to dopiero połowa sukcesu. Aby system działał efektywnie i ekonomicznie, musisz go odpowiednio zoptymalizować i wyregulować. W końcu nie chcemy marnować energii!

Programowanie sterownika czasowego: ustawianie cykli pracy pompy

Jeśli wybrałeś sterownik czasowy, jego programowanie jest kluczowe. Zastanów się, w jakich godzinach Twoja rodzina najczęściej korzysta z ciepłej wody. Zazwyczaj są to poranki (przed pracą/szkołą) i wieczory (po powrocie do domu). Zaprogramuj pompę tak, aby włączała się na około 30-60 minut przed szczytowymi godzinami zapotrzebowania i wyłączała po nich. Na przykład, jeśli wstajesz o 6:00, ustaw włączenie na 5:30. Jeśli bierzesz prysznic o 20:00, ustaw włączenie na 19:30. Unikaj pracy pompy w nocy lub w ciągu dnia, gdy nikogo nie ma w domu to niepotrzebne zużycie energii.

Ustawianie termostatu: jaka temperatura na powrocie jest idealna?

W przypadku termostatu, zadanie jest nieco inne. Termostat monitoruje temperaturę wody w pętli powrotnej. Gdy temperatura spadnie poniżej ustawionego progu, pompa się włącza. Jaka temperatura jest optymalna? Z mojego doświadczenia wynika, że ustawienie termostatu na około 35-40°C jest dobrym punktem wyjścia. Jeśli woda w pętli powrotnej ostygnie poniżej tej wartości, oznacza to, że ciepła woda w rurach zasilających również zaczyna stygnąć. Włączenie pompy w tym momencie zapewni, że zawsze będziesz miał dostęp do wody o komfortowej temperaturze, bez przegrzewania jej i bez niepotrzebnego marnowania energii.

Odpowietrzanie układu: prosty sposób na pozbycie się problemów

Po uruchomieniu instalacji cyrkulacyjnej, kluczowe jest jej odpowietrzenie. Powietrze w systemie może powodować hałas, a nawet zakłócać prawidłowy przepływ wody. Aby odpowietrzyć układ, po prostu otwórz wszystkie krany z ciepłą wodą w domu i poczekaj, aż z każdego z nich zacznie płynąć jednolity strumień bez pęcherzyków powietrza. Czasami trzeba powtórzyć tę czynność kilkukrotnie. Upewnij się również, że pompa cyrkulacyjna ma odpowietrznik (większość nowoczesnych pomp go posiada) i otwórz go, aby usunąć powietrze z korpusu pompy. To prosta czynność, która zapewni cichą i efektywną pracę systemu.

Unikaj tych błędów przy montażu cyrkulacji

Nawet w prostych instalacjach łatwo o błędy, które mogą negatywnie wpłynąć na komfort, koszty eksploatacji, a nawet bezpieczeństwo. Pamiętaj o tych pułapkach, które często widuję w mojej praktyce.

Błąd #1: Pompa od centralnego ogrzewania w instalacji wody pitnej

To jeden z najpoważniejszych błędów! Pompy przeznaczone do centralnego ogrzewania (CO) są wykonane z innych materiałów niż te do ciepłej wody użytkowej (CWU). Elementy pomp CO często zawierają żeliwo, które w kontakcie z wodą pitną może uwalniać szkodliwe substancje, a także rdzewieć, zanieczyszczając wodę. Zawsze używaj pompy z atestem do wody pitnej, wykonanej z mosiądzu lub stali nierdzewnej. To kwestia Twojego zdrowia i trwałości instalacji.

Błąd #2: Brak lub zły montaż zaworu zwrotnego i jego fatalne konsekwencje

Brak zaworu zwrotnego lub jego montaż w niewłaściwym miejscu to przepis na katastrofę. Bez zaworu zwrotnego, ciepła woda może cofać się do zasobnika inną drogą, mieszając się z zimną wodą lub uniemożliwiając prawidłową cyrkulację. Skutkiem będzie brak ciepłej wody w kranach, nieefektywna praca pompy i marnowanie energii. Zawór zwrotny musi być zamontowany bezpośrednio za pompą, w kierunku przepływu wody do zasobnika.

Błąd #3: Pójście na skróty, czyli pominięcie izolacji termicznej rur

Wielokrotnie podkreślałam to w tym artykule i powtórzę raz jeszcze: izolacja termiczna jest absolutnie kluczowa! Przewód cyrkulacyjny, jak i rury zasilające ciepłą wodą, muszą być starannie zaizolowane. Bez izolacji ciepło z wody będzie uciekać do otoczenia, a pompa będzie musiała pracować dłużej i częściej, aby utrzymać pożądaną temperaturę. To prowadzi do ogromnych strat energii i drastycznie zwiększa koszty eksploatacji systemu. Nie oszczędzaj na izolacji to inwestycja, która zwraca się błyskawicznie.

Błąd #4: Praca ciągła 24/7 jak nie marnować prądu?

Pozostawienie pompy cyrkulacyjnej w trybie ciągłej pracy, bez sterowania czasowego lub temperaturowego, to jeden z najczęstszych i najbardziej kosztownych błędów. Pompa pracująca 24 godziny na dobę, 7 dni w tygodniu, zużywa niepotrzebnie prąd i znacznie szybciej się zużywa. Co więcej, ciągłe podgrzewanie wody w pętli generuje stałe straty ciepła. Zawsze stosuj sterownik czasowy lub termostat, aby pompa włączała się tylko wtedy, gdy jest to naprawdę potrzebne. To prosta zasada, która pozwoli Ci zaoszczędzić energię i wydłużyć żywotność urządzenia.

Koszty i oszczędności: czy cyrkulacja CWU się opłaca?

Wielu moich klientów pyta, czy inwestycja w cyrkulację CWU naprawdę się opłaca. Moja odpowiedź zawsze brzmi: tak, ale pod pewnymi warunkami. Przyjrzyjmy się temu bliżej.

Ile kosztuje kompletny zestaw do cyrkulacji CWU?

Koszt kompletnego zestawu do cyrkulacji CWU może się różnić w zależności od wyboru komponentów i długości instalacji. Sama pompa cyrkulacyjna to wydatek rzędu 250-800 zł, w zależności od producenta, funkcji (np. AUTOADAPT) i energooszczędności. Do tego dochodzą koszty rur, kształtek, zaworów odcinających i zwrotnych (około 100-300 zł), a także niezbędnej izolacji termicznej (kilkadziesiąt do kilkuset złotych, w zależności od długości rur). Całkowity koszt materiałów do samodzielnego montażu to zazwyczaj od 500 do 1500 zł. Jeśli zdecydujesz się na montaż przez fachowca, dojdzie jeszcze koszt robocizny.

Szacunkowe zużycie energii przez pompę: jak to wpływa na rachunki za prąd?

Nowoczesne pompy cyrkulacyjne są bardzo energooszczędne. Ich moc waha się zazwyczaj od 5 do 25 W. Przyjmijmy średnią moc 10 W. Jeśli pompa pracuje przez łącznie 4 godziny dziennie (dzięki optymalizacji sterownikiem), to zużyje 0,01 kW * 4 h = 0,04 kWh dziennie. W skali miesiąca to około 1,2 kWh, a rocznie około 14,6 kWh. Przy cenie prądu około 0,80 zł/kWh, roczny koszt zużycia prądu przez pompę wyniesie zaledwie około 12-15 zł. To naprawdę niewielka kwota w porównaniu do komfortu i oszczędności wody.

Przeczytaj również: Instalacja Elektryczna - Kluczowe kwestie i kosztorys na projekt

Ile wody (i pieniędzy) zaoszczędzisz w skali roku? Prosta kalkulacja

Największe oszczędności generuje redukcja marnowanej wody. Przyjmijmy, że w 4-osobowej rodzinie, bez cyrkulacji, każdego dnia spuszczamy do kanalizacji około 20-30 litrów zimnej wody, czekając na ciepłą (np. po 5 litrów na osobę przy porannym i wieczornym korzystaniu z łazienki). To daje 7300-10950 litrów rocznie, czyli około 7 do 11 metrów sześciennych wody. Z mojego doświadczenia wiem, że w większych domach z długimi instalacjami te wartości mogą być znacznie wyższe, nawet kilkanaście metrów sześciennych rocznie. Przy cenie wody i ścieków rzędu 12-15 zł za metr sześcienny, roczne oszczędności mogą wynieść od 80 do ponad 200 zł. Biorąc pod uwagę komfort i niewielki koszt prądu, cyrkulacja CWU jest inwestycją, która zwraca się i przynosi realne korzyści.
