Planowanie instalacji elektrycznej w nowoczesnej kuchni, zwłaszcza w mieszkaniu w bloku, to jeden z kluczowych etapów remontu, który decyduje zarówno o bezpieczeństwie, jak i funkcjonalności tego pomieszczenia. Niewłaściwie zaprojektowana sieć obwodów może prowadzić do przeciążeń, awarii sprzętów AGD, a w skrajnych przypadkach nawet do zagrożenia pożarowego. W tym artykule dostarczę konkretnych wytycznych, które pomogą Ci uniknąć błędów i zapewnić bezawaryjne działanie wszystkich urządzeń.
Ile obwodów elektrycznych potrzebujesz w kuchni w bloku praktyczny przewodnik po bezpiecznej instalacji
- Nowoczesna kuchnia wymaga od 6 do 9 oddzielnych obwodów elektrycznych, aby zapewnić bezpieczeństwo i funkcjonalność.
- Urządzenia o mocy powyżej 2 kW (np. płyta indukcyjna, piekarnik, zmywarka) powinny mieć dedykowane obwody.
- Płyta indukcyjna często potrzebuje zasilania trójfazowego (5x2,5 mm² lub 5x4 mm², zabezpieczenie B16/B20), a w starym budownictwie jednofazowym może wymagać ograniczenia mocy.
- Piekarnik i zmywarka wymagają obwodów jednofazowych (3x2,5 mm², zabezpieczenie B16).
- Na gniazda nadblatowe, do małego AGD, zaplanuj minimum dwa obwody (3x2,5 mm², zabezpieczenie B16).
- Wszystkie obwody gniazd w kuchni muszą być chronione wyłącznikiem różnicowoprądowym (RCD) 30 mA.
Bezpieczna kuchnia dlaczego jedno gniazdko to za mało?
Współczesna kuchnia to prawdziwe centrum dowodzenia, wyposażone w coraz większą liczbę urządzeń AGD. Od lodówki, przez piekarnik, zmywarkę, płytę indukcyjną, aż po drobne sprzęty takie jak czajnik elektryczny, ekspres do kawy czy toster każde z nich potrzebuje energii. Wyobraź sobie, że wszystkie te urządzenia, a przynajmniej ich większość, są podłączone do jednego lub dwóch obwodów. To prosta droga do przeciążeń, które mogą skutkować nie tylko wybijaniem bezpieczników, ale co gorsza, uszkodzeniem sprzętów, a nawet zagrożeniem pożarowym. W starym budownictwie, gdzie instalacje często były projektowane z myślą o znacznie mniejszej liczbie urządzeń, ryzyko jest jeszcze większe. Dlatego prawidłowe zaplanowanie instalacji elektrycznej, z odpowiednią liczbą obwodów, jest absolutną podstawą bezpieczeństwa i komfortu użytkowania.
Niezbędne obwody które sprzęty AGD potrzebują własnego zasilania?
Kluczową zasadą w projektowaniu nowoczesnej instalacji kuchennej jest wydzielanie tak zwanych obwodów dedykowanych. Oznacza to, że każde urządzenie o dużym poborze mocy, zazwyczaj przekraczającym 2000 W (2 kW), powinno mieć własny, oddzielny obwód elektryczny. Dzięki temu unikamy przeciążeń i zapewniamy stabilne zasilanie dla każdego sprzętu, co przekłada się na jego dłuższą żywotność i bezpieczną pracę.
Płyta indukcyjna królowa poboru mocy i największe wyzwanie
Płyta indukcyjna to bez wątpienia najbardziej wymagające urządzenie w kuchni pod względem elektrycznym. Jej moc może sięgać nawet 7-8 kW, co sprawia, że potrzebuje ona solidnego i stabilnego zasilania. W nowym budownictwie standardem jest doprowadzenie do kuchni zasilania trójfazowego, potocznie nazywanego "siłą". To idealne rozwiązanie dla płyty indukcyjnej, ponieważ pozwala na równomierne rozłożenie obciążenia na trzy fazy i pełne wykorzystanie jej mocy.
Sytuacja komplikuje się w starszych blokach, gdzie często dostępna jest jedynie instalacja jednofazowa. W takim przypadku podłączenie płyty indukcyjnej jest możliwe, ale zazwyczaj wiąże się z koniecznością ograniczenia jej mocy przez instalatora lub producenta. Oznacza to, że nie będziesz mógł jednocześnie korzystać ze wszystkich pól grzewczych na pełnej mocy, aby nie przeciążyć domowej instalacji. Zawsze warto skonsultować to z elektrykiem i sprawdzić możliwości swojej instalacji.
Jaki przewód i zabezpieczenie są niezbędne dla indukcji?
- Przekrój przewodów: 5x2,5 mm² lub 5x4 mm² (dla zasilania trójfazowego).
- Zabezpieczenie nadprądowe: Wyłącznik nadprądowy B16 lub B20 (3-fazowy).
Piekarnik elektryczny cichy pożeracz prądu, który potrzebuje własnej linii
Mimo że piekarnik elektryczny zazwyczaj ma mniejszą moc niż płyta indukcyjna (zwykle od 2 do 3,5 kW), to również jest urządzeniem o znacznym poborze prądu. Włączenie go wraz z innymi mocnymi sprzętami na tym samym obwodzie może łatwo doprowadzić do przeciążenia. Dlatego moim zdaniem, i zgodnie z dobrymi praktykami, piekarnik elektryczny bezwzględnie wymaga oddzielnego obwodu jednofazowego. Zapewni to stabilne i bezpieczne działanie, bez ryzyka wybijania bezpieczników w trakcie pieczenia.
Parametry techniczne obwodu dla piekarnika (przewód i bezpiecznik)
- Przekrój przewodu: 3x2,5 mm².
- Zabezpieczenie nadprądowe: Wyłącznik nadprądowy B16.
Zmywarka twój pomocnik, który nie lubi dzielić się prądem
Zmywarka to kolejne urządzenie, które na stałe zagościło w naszych kuchniach i znacząco ułatwia codzienne życie. Jej moc, choć niższa niż płyty czy piekarnika (zazwyczaj około 1,5-2,5 kW), również kwalifikuje ją do posiadania własnego, dedykowanego obwodu. Jest to standardem, a nie luksusem, ze względu na bezpieczeństwo i niezawodność. Podłączanie zmywarki do obwodu, z którego korzystają inne urządzenia, może prowadzić do niestabilnej pracy, a nawet uszkodzeń. Zadbaj więc o to, aby miała swoją niezależną linię zasilania.
Dla zmywarki zalecam przewód 3x2,5 mm² i zabezpieczenie B16.
Gniazda nadblatowe klucz do swobodnego gotowania
Gniazda nadblatowe, czyli te, do których podłączamy małe AGD, są sercem każdej kuchni. To właśnie do nich wpinamy czajnik elektryczny, toster, ekspres do kawy, blender czy mikser. Ich odpowiednie zaplanowanie i zasilenie to podstawa komfortowego i bezpiecznego gotowania.
Dlaczego jeden obwód na czajnik, toster i ekspres do kawy to za mało?
Choć pojedyncze małe urządzenia AGD wydają się niepozorne, ich łączny pobór mocy może być bardzo wysoki. Czajnik elektryczny to często 2000-2200 W, ekspres do kawy około 1200-1500 W, a toster 800-1000 W. Łatwo zauważyć, że włączenie jednocześnie czajnika i ekspresu na jednym obwodzie zabezpieczonym bezpiecznikiem B16 (czyli maksymalnie 3680 W) może doprowadzić do jego przeciążenia i wyłączenia zasilania. Dlatego podłączanie wielu małych, ale często mocnych urządzeń do jednego obwodu jest ryzykowne i może skutecznie uprzykrzyć codzienne korzystanie z kuchni.
Ile obwodów na gniazda robocze zaplanować? Zasada "minimum dwa"
Aby zapewnić sobie swobodę i bezpieczeństwo, zdecydowanie rekomenduję wykonanie co najmniej dwóch oddzielnych obwodów na gniazda nadblatowe. Pozwoli to na rozłożenie obciążenia i jednoczesne korzystanie z kilku urządzeń bez obaw o przeciążenie. Pamiętaj, że na jednym obwodzie nie powinno być więcej niż 8-10 gniazd. Gniazdo podwójne liczy się jako jedno, więc nie musisz się martwić o to, że szybko przekroczysz ten limit.
Jakie przewody i zabezpieczenia zastosować dla gniazd ogólnego użytku?
- Przekrój przewodu: 3x2,5 mm².
- Zabezpieczenie nadprądowe: Wyłącznik nadprądowy B16.
Inne ważne obwody w twojej kuchni
Oprócz tych najbardziej oczywistych, w nowoczesnej kuchni warto pomyśleć o kilku dodatkowych obwodach, które znacząco zwiększą komfort i bezpieczeństwo użytkowania.
Lodówka dlaczego warto dać jej osobny obwód?
Lodówka, choć nie jest urządzeniem o bardzo dużej mocy, pracuje nieprzerwanie i jest kluczowa dla przechowywania żywności. Wydzielenie dla niej osobnego obwodu ma jedną, bardzo praktyczną zaletę: możesz wyłączyć wszystkie inne obwody w kuchni (np. wyjeżdżając na dłuższy urlop), a lodówka nadal będzie działać, chroniąc Twoje zapasy. To mały detal, który potrafi uratować zawartość Twojej zamrażarki. Dla lodówki wystarczy przewód 3x2,5 mm² i zabezpieczenie B16.
Oświetlenie jeden obwód, wiele punktów świetlnych
Obwód oświetleniowy to podstawa każdej kuchni. Zazwyczaj jeden obwód wystarcza do zasilenia zarówno oświetlenia głównego (sufitowego), jak i dodatkowego, np. podszafkowego, które jest niezwykle przydatne podczas pracy na blacie. Ze względu na niskie zużycie energii przez nowoczesne oświetlenie LED, jeden obwód jest w zupełności wystarczający.
Dla obwodu oświetleniowego stosuje się przewód 3x1,5 mm² i zabezpieczenie B10.
Okap, mikrofalówka, młynek czy te urządzenia też potrzebują specjalnego traktowania?
W przypadku okapu kuchennego, jego moc zazwyczaj nie jest na tyle duża, aby wymagał on osobnego obwodu. Można go podłączyć do jednego z obwodów gniazd ogólnego użytku lub do obwodu oświetleniowego, jeśli jest to technicznie wykonalne i nie spowoduje przeciążenia. Podobnie młynek do odpadów jego chwilowy pobór mocy jest zazwyczaj akceptowalny na obwodzie gniazd.
Wyjątkiem może być kuchenka mikrofalowa w zabudowie, zwłaszcza jeśli jest to urządzenie o większej mocy (np. z funkcją grilla). W takim przypadku, jeśli jej moc przekracza 2 kW, warto rozważyć wydzielenie dla niej osobnego obwodu, tak jak dla piekarnika. Zawsze sprawdzaj moc urządzenia przed podjęciem decyzji.
Ile obwodów potrzebujesz praktyczne scenariusze
Aby ułatwić Ci oszacowanie liczby potrzebnych obwodów, przygotowałam dwa praktyczne scenariusze. Pamiętaj, że to tylko przykłady, a ostateczna konfiguracja powinna być dostosowana do Twoich indywidualnych potrzeb i liczby posiadanych sprzętów AGD.
Scenariusz 1: Układ minimalistyczny, ale bezpieczny (minimum 5-6 obwodów)
To absolutne minimum, które zapewni bezpieczeństwo i podstawową funkcjonalność w kuchni w bloku:
- Płyta indukcyjna: 1 obwód (3-fazowy lub 1-fazowy z ograniczeniem mocy).
- Piekarnik elektryczny: 1 obwód.
- Zmywarka: 1 obwód.
- Gniazda nadblatowe: 1 obwód (jeśli masz mało małych AGD i rzadko używasz ich jednocześnie).
- Oświetlenie: 1 obwód.
- Opcjonalnie: Drugi obwód na gniazda nadblatowe, jeśli masz więcej niż 3-4 małe urządzenia.
Scenariusz 2: Układ optymalny dla nowoczesnej kuchni (7-9 obwodów)
Taki układ zapewni pełen komfort i bezpieczeństwo, nawet w kuchni intensywnie użytkowanej i bogato wyposażonej:
- Płyta indukcyjna: 1 obwód (najlepiej 3-fazowy).
- Piekarnik elektryczny: 1 obwód.
- Zmywarka: 1 obwód.
- Lodówka: 1 obwód.
- Gniazda nadblatowe: 2 obwody (dla swobodnego korzystania z wielu urządzeń jednocześnie).
- Oświetlenie: 1 obwód.
- Opcjonalnie: 1 obwód dla kuchenki mikrofalowej w zabudowie (jeśli ma dużą moc).
- Opcjonalnie: Dodatkowy obwód dla innych specyficznych urządzeń (np. młynek do odpadów, jeśli jest bardzo mocny).
Tabela ściągawka: Typ obwodu, urządzenie, przekrój przewodu i zabezpieczenie
| Typ obwodu / Urządzenie | Rekomendowany przekrój przewodu i zabezpieczenie |
|---|---|
| Płyta indukcyjna (3-fazowa) | 5x2,5 mm² lub 5x4 mm², B16/B20 (3-fazowe) |
| Płyta indukcyjna (1-fazowa) | 3x4 mm² lub 3x6 mm², B20/B25 (1-fazowe, z ograniczeniem mocy) |
| Piekarnik elektryczny | 3x2,5 mm², B16 |
| Zmywarka | 3x2,5 mm², B16 |
| Lodówka | 3x2,5 mm², B16 |
| Gniazda nadblatowe (każdy obwód) | 3x2,5 mm², B16 |
| Oświetlenie | 3x1,5 mm², B10 |
| Kuchenka mikrofalowa w zabudowie (wysoka moc) | 3x2,5 mm², B16 |
Unikaj tych błędów przy planowaniu elektryki w kuchni
Nawet najlepiej zaprojektowany plan może zostać zniweczony przez typowe błędy. Oto najważniejsze, których należy unikać.
Zbyt mała liczba obwodów i "oszczędzanie" na materiałach
To najczęstszy i najbardziej niebezpieczny błąd. Próba "zaoszczędzenia" na liczbie obwodów lub, co gorsza, na jakości przewodów i zabezpieczeń, to proszenie się o kłopoty. Niewystarczająca liczba obwodów prowadzi do przeciążeń, które mogą uszkodzić sprzęt, a w dłuższej perspektywie przyspieszyć zużycie instalacji. Używanie przewodów o zbyt małym przekroju lub tanich, niesprawdzonych zabezpieczeń to bezpośrednie zagrożenie pożarowe. Pamiętaj, że instalacja elektryczna to inwestycja w bezpieczeństwo Twoje i Twojej rodziny na tym nie warto oszczędzać.

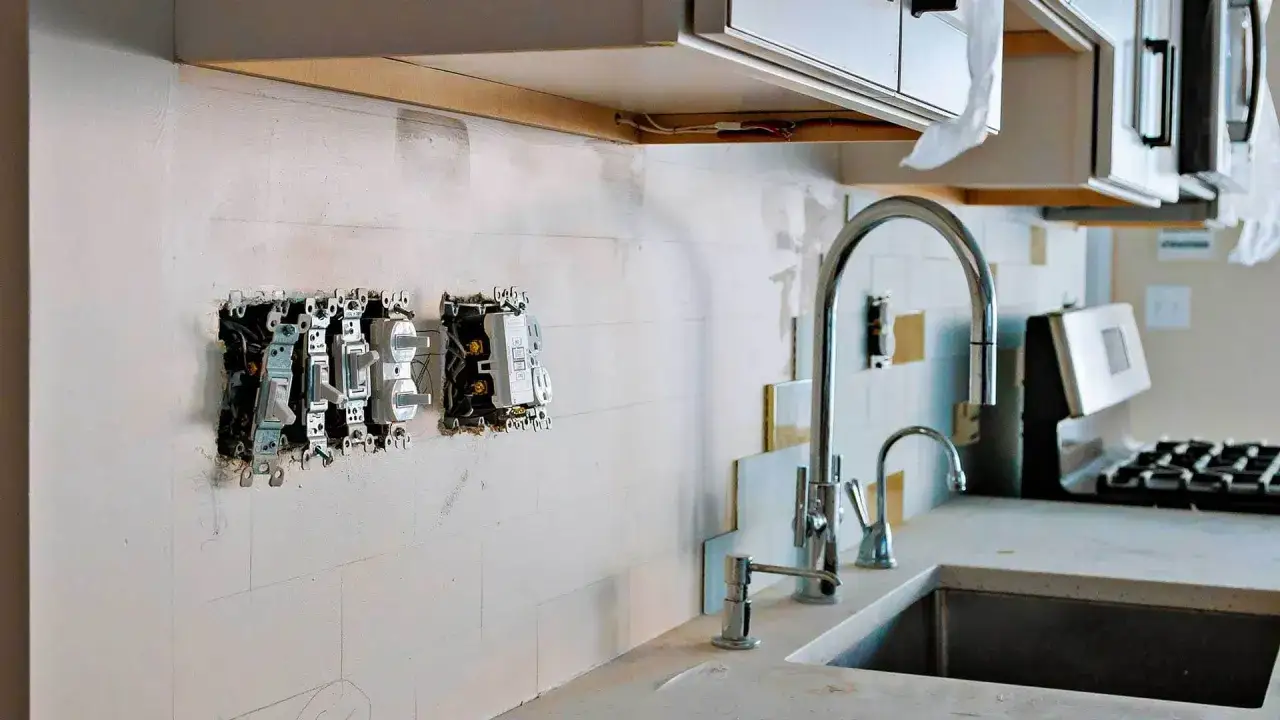

Nieprawidłowe rozmieszczenie gniazdek (za zmywarką, zbyt blisko zlewu)
Rozmieszczenie gniazdek to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i funkcjonalności. Nigdy nie umieszczaj gniazdek bezpośrednio za urządzeniami, takimi jak zmywarka czy piekarnik. Mogą one utrudniać dosunięcie sprzętu do ściany, a w przypadku awarii dostęp do nich będzie niemożliwy. Gniazdka powinny być łatwo dostępne, ale jednocześnie odpowiednio oddalone od źródeł wody (zlewu) i ciepła (płyty grzewczej). Zawsze zachowaj minimalne odległości zgodne z normami i zdrowym rozsądkiem.
Brak ochrony różnicowoprądowej (RCD) śmiertelne zagrożenie
Wyłączniki różnicowoprądowe (RCD) o prądzie znamionowym 30 mA są absolutnie obowiązkowe dla wszystkich obwodów gniazd w kuchni. To kluczowy element ochrony przeciwporażeniowej, który ratuje życie. W przypadku wykrycia upływu prądu (np. w wyniku uszkodzenia izolacji urządzenia lub kontaktu człowieka z elementem pod napięciem), RCD natychmiast odcina zasilanie. Brak tego zabezpieczenia to śmiertelne zagrożenie, dlatego zawsze upewnij się, że Twoja instalacja kuchenna jest w nie wyposażona.
Przeczytaj również: Jak znaleźć zwarcie w instalacji elektrycznej?
Ignorowanie przyszłych potrzeb dlaczego warto zostawić rezerwę?
Planując instalację elektryczną w kuchni, warto patrzeć w przyszłość. Technologia rozwija się szybko, a Ty możesz kiedyś zapragnąć nowego, bardziej zaawansowanego sprzętu AGD. Zostawienie pewnej rezerwy w liczbie obwodów, czyli po prostu zaplanowanie o jeden lub dwa obwody więcej, niż wydaje się to konieczne na dziś, to mądra decyzja. Unikniesz w ten sposób kosztownych i kłopotliwych przeróbek instalacji w przyszłości, gdy okaże się, że potrzebujesz dodatkowego zasilania dla nowego urządzenia.
