Podłączenie grzejnika: Dolne czy boczne? Wybierz wydajność i estetykę!

Ten artykuł pomoże Ci zrozumieć, który typ podłączenia grzejnika dolne czy boczne jest wydajniejszy i bardziej opłacalny. Dowiesz się, jak te pozornie małe detale wpływają na moc grzewczą, estetykę wnętrza i Twoje rachunki za ogrzewanie, co pozwoli Ci podjąć świadomą decyzję.

Zrozumieć przepływ ciepła fundament efektywnego ogrzewania

Zastanawiając się nad efektywnością grzejnika, często skupiamy się na jego wielkości, materiale czy liczbie płyt. Tymczasem, jak pokazuje moje doświadczenie, sposób podłączenia grzejnika ma naprawdę kluczowe znaczenie dla jego wydajności cieplnej. Dlaczego? To proste: wszystko sprowadza się do fizyki i sposobu, w jaki woda grzewcza przepływa przez wnętrze urządzenia.

Idealnie, woda powinna równomiernie rozprowadzić się po całej powierzchni grzejnika, oddając ciepło do otoczenia. Jeśli przepływ jest zakłócony, woda może "skrócić sobie drogę", omijając niektóre sekcje lub płyty. W efekcie część grzejnika pozostaje niedogrzana, a my tracimy cenną energię. To tak, jakbyśmy kupili duży grzejnik, a działała tylko jego część. Dlatego właśnie optymalny przepływ to fundament, na którym opiera się efektywne i ekonomiczne ogrzewanie.

Krótka historia: Od żeliwnych klasyków z zasilaniem bocznym do nowoczesnej estetyki podłączeń dolnych

Ewolucja systemów grzewczych to fascynująca podróż, a sposób podłączania grzejników doskonale ją odzwierciedla. Pamiętam czasy, gdy w większości domów królowały ciężkie, żeliwne grzejniki, a ich podłączenie boczne było standardem. Rury były widoczne, często malowane pod kolor ścian, ale nikt się tym specjalnie nie przejmował liczyła się funkcjonalność i ciepło.

Z biegiem lat, wraz z rozwojem technologii i rosnącym znaczeniem estetyki wnętrz, zaczęły pojawiać się nowe rozwiązania. Grzejniki stały się smuklejsze, lżejsze, a architekci i projektanci wnętrz zaczęli dążyć do minimalizmu. To właśnie wtedy podłączenia dolne zyskały na popularności. Możliwość ukrycia rur w ścianie lub podłodze stała się ogromną zaletą, rewolucjonizując podejście do aranżacji przestrzeni. Dziś podłączenie dolne to niemal standard w nowoczesnym budownictwie, choć, jak się przekonamy, ma swoje specyficzne wyzwania.

Podłączenie boczne: Klasyka, która wciąż jest w cenie

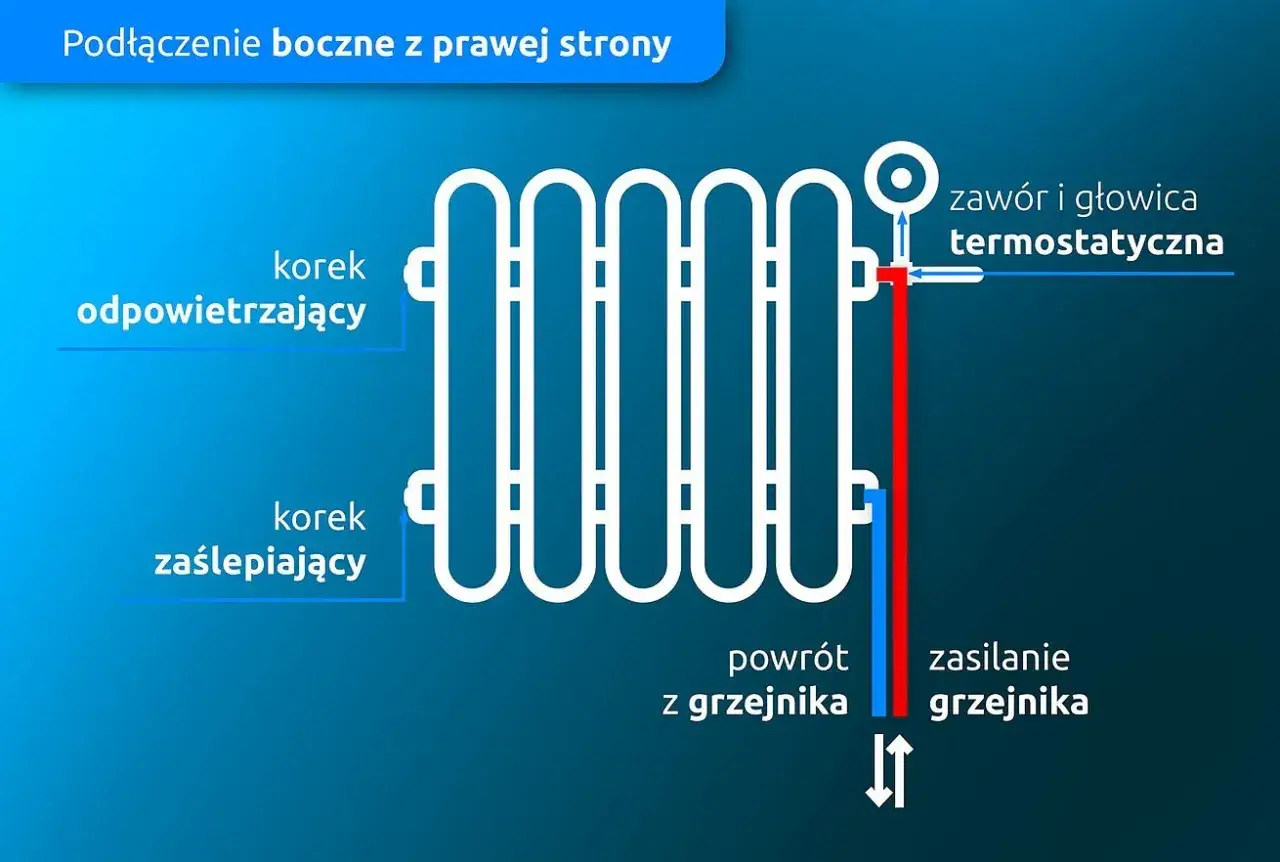

Jak działa podłączenie boczne i dlaczego uchodzi za wzór wydajności?

Podłączenie boczne to rozwiązanie, które od lat sprawdza się w wielu domach i mieszkaniach. Jego mechanizm działania jest prosty i niezwykle efektywny. Woda grzewcza wpływa do grzejnika z góry, po jednej stronie, a wypływa z dołu, również po tej samej stronie. W przypadku dłuższego grzejnika, aby zapewnić maksymalną wydajność, stosuje się tzw. podłączenie krzyżowe, gdzie zasilanie jest z góry po jednej stronie, a powrót z dołu po stronie przeciwnej. To właśnie ten typ podłączenia jest traktowany jako referencyjny i pozwala osiągnąć 100% nominalnej mocy grzejnika.

Dlaczego podłączenie boczne (zwłaszcza krzyżowe) jest tak wydajne? Ponieważ wymusza ono optymalny przepływ wody przez całą powierzchnię grzejnika. Gorąca woda, wchodząc od góry, naturalnie rozprzestrzenia się w dół, oddając ciepło na całej długości i szerokości. Dzięki temu cały grzejnik nagrzewa się równomiernie, bez zimnych stref. Straty mocy przy standardowym podłączeniu bocznym są minimalne, często pomijalne zaledwie 1-3%, co czyni je niezwykle efektywnym rozwiązaniem.

Zalety podłączenia bocznego: Maksymalna moc i prosta konstrukcja

Moim zdaniem, podłączenie boczne ma wiele niezaprzeczalnych zalet, które sprawiają, że wciąż jest to bardzo atrakcyjna opcja, zwłaszcza gdy priorytetem jest maksymalna efektywność:

• Wysoka wydajność cieplna: Jak już wspomniałam, straty mocy są minimalne, co oznacza, że grzejnik oddaje niemal 100% swojej nominalnej mocy. To przekłada się na efektywne ogrzewanie pomieszczeń.
• Prostota konstrukcji: Grzejniki z podłączeniem bocznym są zazwyczaj prostsze w budowie, co może wpływać na ich cenę i dostępność.
• Łatwość montażu: W wielu przypadkach montaż grzejnika z podłączeniem bocznym jest stosunkowo prosty i nie wymaga skomplikowanych rozwiązań instalacyjnych.
• Bliskość standardu referencyjnego: Jest to rozwiązanie bardzo bliskie podłączeniu krzyżowemu, które jest złotym standardem wydajności.

Wady i ograniczenia: Kiedy estetyka staje się problemem?

Niestety, nic nie jest idealne, a podłączenie boczne ma swoje wady, które dla wielu osób mogą być decydujące. Głównym problemem jest estetyka. Widoczne rury, które doprowadzają i odprowadzają wodę z boku grzejnika, mogą zaburzać minimalistyczny lub nowoczesny wystrój wnętrza. W dobie, gdy dążymy do ukrywania wszelkich instalacji, rury grzewcze stają się często niechcianym elementem dekoracyjnym.

Dodatkowo, konieczność doprowadzenia rur do boku grzejnika może ograniczać możliwości aranżacyjne. Trudniej jest postawić meble tuż przy ścianie, a cała instalacja wymaga więcej miejsca. W małych pomieszczeniach lub tam, gdzie liczy się każdy centymetr przestrzeni, może to być sporym utrudnieniem.

Podłączenie krzyżowe złoty standard efektywności dla długich grzejników

Chciałabym jeszcze raz podkreślić znaczenie podłączenia krzyżowego, które jest moim zdaniem złotym standardem efektywności, szczególnie w przypadku długich grzejników. Polega ono na tym, że zasilanie doprowadzone jest do grzejnika z góry po jednej stronie, a powrót odbierany jest z dołu po stronie przeciwnej.

Dlaczego to takie ważne? Ten sposób podłączenia wymusza przepływ wody przez całą długość grzejnika, od jednego końca do drugiego, a następnie z powrotem. Dzięki temu cała powierzchnia grzejnika nagrzewa się równomiernie, bez zimnych stref. To gwarantuje, że grzejnik pracuje z pełną, 100% mocą nominalną, co jest kluczowe dla efektywnego i ekonomicznego ogrzewania dużych pomieszczeń lub gdy mamy do czynienia z bardzo długimi grzejnikami płytowymi. Jeśli zależy nam na maksymalnej wydajności i równomiernym rozkładzie ciepła, podłączenie krzyżowe jest zawsze najlepszym wyborem.

Podłączenie dolne: Czy estetyka zawsze oznacza wyższe koszty?

Mechanizm działania podłączenia dolnego i jego największe wyzwanie

Podłączenie dolne, choć niezwykle estetyczne, ma nieco inny mechanizm działania, który wiąże się z pewnymi wyzwaniami. W tym przypadku zarówno zasilanie, jak i powrót wody grzewczej odbywa się od dołu grzejnika, często przez specjalną wkładkę zaworową umieszczoną w jego dolnej części. Woda wpływa do grzejnika, a następnie, po oddaniu ciepła, jest z niego odprowadzana.

Głównym wyzwaniem tego rozwiązania jest naturalna tendencja gorącej wody do "skracania sobie drogi". Oznacza to, że woda, zamiast równomiernie rozpłynąć się po całym grzejniku, może przepływać głównie w jego dolnej części, tworząc swego rodzaju "krótki obieg" między króćcem zasilającym a powrotnym. W efekcie górna część grzejnika może być niedogrzana, co znacząco obniża jego realną moc grzewczą. To właśnie z tym problemem producenci starają się walczyć za pomocą innowacyjnych rozwiązań, o których opowiem za chwilę.

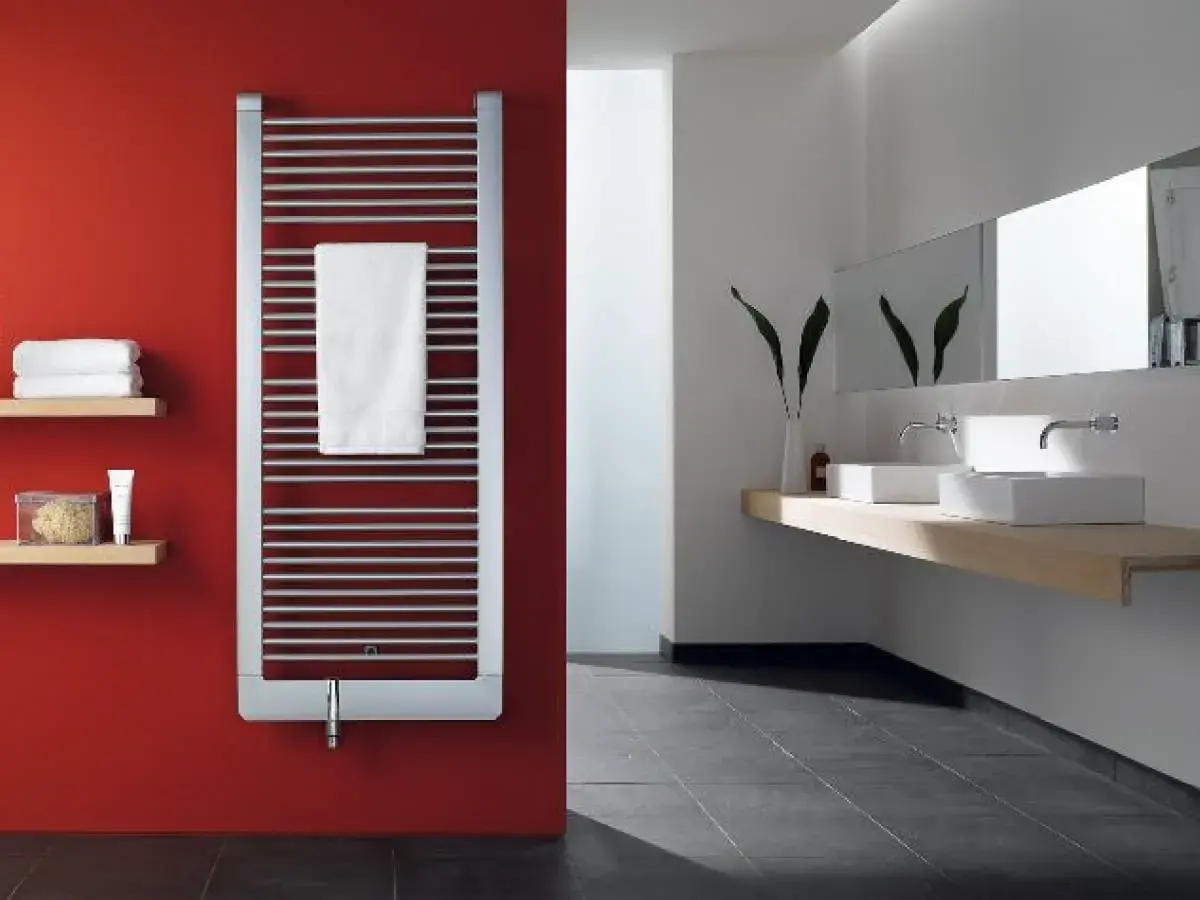

Główna zaleta: Minimalizm i ukryta instalacja, czyli triumf designu

Nie da się ukryć, że największą i niezaprzeczalną zaletą podłączenia dolnego jest estetyka. To prawdziwy triumf designu nad widocznymi instalacjami. Dzięki temu rozwiązaniu rury doprowadzające i odprowadzające wodę mogą być całkowicie ukryte w ścianie lub podłodze, co sprawia, że grzejnik wygląda znacznie bardziej minimalistycznie i nowocześnie.

W nowoczesnym budownictwie, gdzie liczy się czystość formy i brak zbędnych elementów, podłączenie dolne stało się niemal standardem. Pozwala ono na swobodniejsze aranżowanie wnętrz, bez konieczności martwienia się o estetyczne ukrycie rur. Dla wielu osób, w tym dla mnie, ten aspekt wizualny jest na tyle ważny, że są gotowi zaakceptować pewne kompromisy w zakresie wydajności.

Realne straty mocy: Ile ciepła "ucieka" przy podłączeniu dolnym?

Przejdźmy do sedna, czyli do kwestii wydajności. Jak już wspomniałam, podłączenie dolne, mimo swoich zalet estetycznych, jest z natury mniej efektywne niż podłączenie boczne czy krzyżowe. Moje obserwacje i dane techniczne wyraźnie wskazują, że straty mocy w przypadku podłączenia dolnego mogą wynosić od 10% do nawet 20% w porównaniu do referencyjnego podłączenia krzyżowego.

Co to oznacza w praktyce dla użytkownika? Niższa efektywność grzewcza. Grzejnik o tej samej mocy nominalnej, ale podłączony od dołu, będzie oddawał mniej ciepła niż ten sam grzejnik podłączony bocznie. To z kolei może skutkować koniecznością zakupu grzejnika o większej mocy, aby osiągnąć pożądaną temperaturę w pomieszczeniu, co oczywiście przekłada się na wyższe koszty zakupu i potencjalnie wyższe rachunki za ogrzewanie, jeśli nie skompensujemy tego odpowiednim doborem mocy.

Rola wkładki zaworowej: Jak producenci walczą o odzyskanie utraconej wydajności?

Producenci grzejników doskonale zdają sobie sprawę z wyzwań związanych z podłączeniem dolnym i aktywnie szukają rozwiązań, aby zminimalizować straty wydajności. Jednym z najważniejszych elementów, który w tym pomaga, jest specjalna wkładka zaworowa z rurką prowadzącą.

Ta rurka, umieszczona wewnątrz grzejnika, ma za zadanie "prowadzić" strumień gorącej wody zasilającej w górę grzejnika, zanim ta zacznie swobodnie krążyć. Dzięki temu woda jest zmuszona do lepszego rozprowadzenia się po całej powierzchni grzewczej, a nie tylko do "skrócenia sobie drogi" w dolnej części. Wkładki te znacząco poprawiają cyrkulację wody i w efekcie minimalizują straty wydajności, choć rzadko kiedy udaje się całkowicie zniwelować różnicę w stosunku do podłączenia krzyżowego. Wybierając grzejnik z podłączeniem dolnym, zawsze warto zwrócić uwagę na jakość i konstrukcję tej wkładki to ona w dużej mierze decyduje o realnej efektywności urządzenia.

Podłączenie dolne kontra boczne: Bezpośrednie porównanie

Wydajność cieplna w liczbach: O ile procent grzejnik z podłączeniem dolnym jest słabszy?

Aby ułatwić podjęcie decyzji, spójrzmy na konkretne liczby, które najlepiej obrazują różnice w wydajności. Pamiętajmy, że punktem odniesienia jest podłączenie krzyżowe, które zapewnia 100% nominalnej mocy grzejnika:

• Podłączenie boczne: Straty mocy są minimalne, zazwyczaj w granicach 1-3%. Oznacza to, że grzejnik oddaje około 97-99% swojej nominalnej mocy. To wynik bardzo zbliżony do ideału i często pomijalny w praktyce, zwłaszcza przy grzejnikach o standardowej długości.
• Podłączenie dolne: Tutaj straty są znacznie większe i wynoszą od 10% do nawet 20% w porównaniu do podłączenia krzyżowego. W praktyce oznacza to, że grzejnik z podłączeniem dolnym będzie oddawał od 80% do 90% swojej nominalnej mocy.

Ta różnica, wynosząca od 7% do 19% na niekorzyść podłączenia dolnego, jest już znacząca i realnie wpływa na komfort cieplny oraz koszty eksploatacji. Moim zdaniem, to kluczowy aspekt, który należy wziąć pod uwagę.

Koszty instalacji i eksploatacji: Gdzie zapłacisz więcej?

Porównując koszty, musimy spojrzeć na dwie perspektywy: instalacji i eksploatacji.

Koszty instalacji:

• Podłączenie boczne: Zazwyczaj jest prostsze i potencjalnie tańsze w montażu, zwłaszcza w istniejących instalacjach. Rury są prowadzone po ścianie, co ułatwia dostęp i ewentualne modyfikacje.
• Podłączenie dolne: Może być droższe w instalacji, jeśli zależy nam na całkowitym ukryciu rur. Wymaga to kucia w ścianach lub prowadzenia instalacji w podłodze, co generuje dodatkowe prace i materiały. Jednak w nowym budownictwie, gdzie takie rozwiązania są standardem, koszty te są często wliczone w ogólny koszt budowy.

Koszty eksploatacji:

• Podłączenie boczne: Ze względu na wyższą wydajność, grzejnik z podłączeniem bocznym będzie pracował efektywniej, co może przełożyć się na niższe rachunki za ogrzewanie w długim okresie.
• Podłączenie dolne: Niższa wydajność oznacza, że aby osiągnąć tę samą temperaturę, grzejnik musi pracować dłużej lub być większej mocy. To z kolei może skutkować nieco wyższymi kosztami eksploatacji, chyba że odpowiednio skompensujemy to doborem grzejnika o większej mocy nominalnej.

Estetyka i aranżacja wnętrz: Które rozwiązanie daje większe możliwości?

W kwestii estetyki i aranżacji wnętrz, moim zdaniem, podłączenie dolne zdecydowanie wygrywa. To rozwiązanie jest po prostu stworzone dla nowoczesnych, minimalistycznych przestrzeni:

• Podłączenie dolne: Daje ogromne możliwości aranżacyjne. Ukryte rury oznaczają czyste ściany, brak widocznych elementów instalacji i swobodę w ustawianiu mebli. To idealne rozwiązanie do wnętrz, gdzie liczy się spójność i nowoczesny design.
• Podłączenie boczne: Może być wyzwaniem estetycznym. Widoczne rury, choć można je pomalować, zawsze będą elementem zakłócającym minimalistyczną wizję. Ogranicza to również swobodę w ustawianiu mebli przy ścianie, ponieważ rury zajmują przestrzeń.

Jeśli design i estetyka są dla Ciebie priorytetem, podłączenie dolne będzie naturalnym wyborem. Jeśli jednak jesteś gotów na kompromis wizualny na rzecz maksymalnej wydajności, podłączenie boczne wciąż ma wiele do zaoferowania.

Uniwersalność zastosowania: Stare budownictwo kontra nowe deweloperskie standardy

Wybór typu podłączenia często zależy również od tego, z jakim typem budownictwa mamy do czynienia. To bardzo praktyczny aspekt, który warto wziąć pod uwagę:

• Stare budownictwo i modernizacje: W przypadku modernizacji starych instalacji, gdzie rury często są już wyprowadzone na ścianie na bocznych króćcach, podłączenie boczne jest zazwyczaj prostszym i bardziej opłacalnym rozwiązaniem. Adaptacja do podłączenia dolnego wiązałaby się z kuciem ścian, zmianą rozprowadzenia rur, co generuje dodatkowe koszty i bałagan. Oczywiście, jest to możliwe, ale wymaga większego nakładu pracy i środków.
• Nowe budownictwo i deweloperskie standardy: Tutaj sytuacja wygląda inaczej. W nowo budowanych domach i mieszkaniach deweloperzy niemal standardowo stosują podłączenia dolne. Wynika to z dążenia do nowoczesnej estetyki, łatwości ukrycia instalacji już na etapie budowy oraz z faktu, że projektanci wnętrz cenią sobie swobodę, jaką dają niewidoczne rury. W takim przypadku, jeśli nie ma wyraźnych przeciwwskazań, kontynuowanie tego standardu jest logicznym wyborem.

Jak świadomie wybrać? Kluczowe pytania przed decyzją

Modernizujesz starą instalację? Na co zwrócić szczególną uwagę?

Jeśli stoisz przed wyzwaniem modernizacji starej instalacji grzewczej, masz kilka opcji, a każda z nich ma swoje plusy i minusy. Oto moje wskazówki:

• Analiza istniejącej infrastruktury: Zawsze zacznij od oceny, jak poprowadzone są obecne rury. Jeśli masz już wyprowadzenia boczne, podłączenie boczne będzie zazwyczaj prostsze i bardziej opłacalne. Unikniesz kosztownych i czasochłonnych prac związanych z przerabianiem instalacji.
• Koszty adaptacji: Zastanów się, czy jesteś gotów na koszty związane z kuciem ścian, zmianą rozprowadzenia rur i tynkowaniem, jeśli zdecydujesz się na podłączenie dolne. Czasem estetyka jest warta tych nakładów, ale warto być świadomym pełnego zakresu prac.
• Długość grzejników: Jeśli planujesz montaż długich grzejników, rozważ podłączenie krzyżowe (odmiana bocznego) dla maksymalnej wydajności.
• Budżet: Określ swój budżet. Prostsza modernizacja z podłączeniem bocznym może być znacznie tańsza niż kompleksowa zmiana na podłączenie dolne.

Budujesz nowy dom? Jak pogodzić estetykę z efektywnością energetyczną?

W przypadku budowy nowego domu masz tę przewagę, że możesz zaplanować wszystko od podstaw. To idealny moment, aby pogodzić estetykę z efektywnością energetyczną:

• Dominacja podłączeń dolnych: W nowym budownictwie podłączenia dolne są standardem ze względów estetycznych. Jeśli zależy Ci na nowoczesnym wyglądzie i ukrytych instalacjach, to naturalny wybór.
• Kompensacja strat mocy: Pamiętaj jednak o potencjalnych stratach mocy (10-20%) przy podłączeniu dolnym. Aby je skompensować, dobierz grzejniki o odpowiednio większej mocy nominalnej. To klucz do utrzymania komfortu cieplnego bez zwiększania rachunków.
• Wkładki zaworowe: Upewnij się, że wybrane grzejniki z podłączeniem dolnym posiadają wysokiej jakości wkładki zaworowe z rurką prowadzącą. To one pomagają zminimalizować straty wydajności.
• Konsultacja z projektantem: Zawsze warto skonsultować się z projektantem instalacji grzewczej, który pomoże dobrać optymalne rozwiązania dla Twojego domu, uwzględniając zarówno estetykę, jak i parametry energetyczne.

Jak dobrać moc grzejnika, aby skompensować straty wynikające z podłączenia dolnego?

To bardzo ważne pytanie, które często pojawia się w rozmowach z klientami. Skoro wiemy, że podłączenie dolne generuje straty mocy rzędu 10-20%, musimy to uwzględnić przy doborze grzejnika. Moja praktyczna wskazówka jest taka: aby zrekompensować te straty, należy wybrać grzejnik o odpowiednio większej mocy nominalnej.

Jeśli obliczona moc grzewcza dla danego pomieszczenia wynosi np. 1000 W, a Ty decydujesz się na grzejnik z podłączeniem dolnym, to aby uzyskać tę samą ilość ciepła, powinieneś wybrać grzejnik o mocy nominalnej około 1100-1200 W (czyli o 10-20% większej). Dzięki temu, mimo niższej efektywności podłączenia, realna ilość oddawanego ciepła będzie zgodna z zapotrzebowaniem. Pamiętaj, że zawsze warto skonsultować to z fachowcem, który precyzyjnie obliczy zapotrzebowanie na ciepło i pomoże dobrać odpowiedni model grzejnika.

Czy typ źródła ciepła (np. pompa ciepła, kocioł gazowy) ma znaczenie przy wyborze podłączenia?

Tak, typ źródła ciepła ma znaczenie, choć nie jest to czynnik decydujący, a raczej optymalizujący. Warto wziąć go pod uwagę, zwłaszcza w kontekście efektywności energetycznej całego systemu:

• Pompy ciepła: Systemy z pompami ciepła charakteryzują się niskimi temperaturami zasilania (np. 35-45°C). W takich warunkach każdy procent wydajności grzejnika jest na wagę złota. Dlatego, jeśli masz pompę ciepła, moim zdaniem, warto rozważyć podłączenie boczne (zwłaszcza krzyżowe), aby maksymalnie wykorzystać moc grzejnika i zapewnić optymalne działanie całego systemu grzewczego. Minimalizacja strat mocy jest tu szczególnie istotna.
• Kotły gazowe/inne wysokotemperaturowe: W przypadku kotłów gazowych czy innych źródeł ciepła pracujących na wyższych temperaturach zasilania (np. 55-70°C), wpływ strat wynikających z podłączenia dolnego jest mniej dotkliwy. System ma większą "rezerwę" ciepła, więc te 10-20% strat można łatwiej skompensować większą mocą grzejnika. Oczywiście, nadal warto o tym pamiętać, ale priorytet estetyki może być tu bardziej uzasadniony.

Podsumowanie: Wybierz najlepsze rozwiązanie dla siebie

Kiedy bezwzględnie postawić na wydajność podłączenia bocznego?

Moim zdaniem, istnieją sytuacje, w których wybór podłączenia bocznego (lub krzyżowego) jest po prostu najbardziej rozsądny i ekonomiczny. Postaw na nie, gdy:

• Priorytetem jest maksymalna wydajność cieplna i minimalne straty energii, a estetyka widocznych rur jest mniej istotna.
• Modernizujesz starą instalację, gdzie rury są już wyprowadzone bocznie, a przeróbki byłyby zbyt kosztowne i inwazyjne.
• Masz do czynienia z długimi grzejnikami, dla których podłączenie krzyżowe gwarantuje równomierne nagrzewanie i 100% mocy.
• Korzystasz z systemów niskotemperaturowych, takich jak pompy ciepła, gdzie każdy stopień Celsjusza i każdy procent wydajności ma ogromne znaczenie dla efektywności całego ogrzewania.

Kiedy estetyka podłączenia dolnego jest warta niewielkiego kompromisu?

Z drugiej strony, podłączenie dolne to doskonały wybór, jeśli Twoje priorytety są nieco inne. Warto na nie postawić, gdy:

• Estetyka i ukrycie instalacji są kluczowe dla Twojej wizji wnętrza, a widoczne rury są nie do zaakceptowania.
• Budujesz nowy dom lub przeprowadzasz generalny remont, co pozwala na bezproblemowe ukrycie instalacji w ścianach lub podłodze.
• Cenisz sobie nowoczesny, minimalistyczny design i swobodę w aranżacji przestrzeni.
• Jesteś świadomy potencjalnych, niewielkich strat mocy i jesteś gotów je skompensować, dobierając grzejnik o odpowiednio większej mocy nominalnej lub inwestując w modele z efektywnymi wkładkami zaworowymi.

Przeczytaj również: Manipulacja licznikami gazu: co warto wiedzieć o spowolnieniu ich działania

Ostateczna checklista: Twoja droga do optymalnego i ciepłego domu

Aby ułatwić Ci podjęcie ostatecznej decyzji, przygotowałam krótką listę pytań, które warto sobie zadać:

• Jaki jest mój budżet na instalację grzewczą i czy jestem gotów na dodatkowe koszty związane z ukryciem rur?
• Czy priorytetem jest dla mnie maksymalna wydajność cieplna i minimalne rachunki, czy raczej estetyka i nowoczesny design wnętrza?
• Jaki typ instalacji posiadam/planuję (stara modernizacja czy nowe budownictwo)?
• Jaki typ źródła ciepła będzie zasilał grzejniki (np. pompa ciepła, kocioł gazowy)?
• Jakiej długości grzejniki planuję zamontować w poszczególnych pomieszczeniach?
• Czy jestem gotów na ewentualne dobranie grzejnika o większej mocy, aby skompensować straty przy podłączeniu dolnym?

Pamiętaj, że nie ma jednego uniwersalnego rozwiązania. Kluczem jest świadoma decyzja, dopasowana do Twoich indywidualnych potrzeb, możliwości i priorytetów. Mam nadzieję, że ten artykuł pomógł Ci lepiej zrozumieć wszystkie aspekty i podjąć najlepszą dla siebie decyzję.
