Uziemienie otokowe czy szpilkowe? Wybierz bezpieczne rozwiązanie!

Wybór odpowiedniego systemu uziemienia to jedna z kluczowych decyzji, którą musimy podjąć podczas budowy lub modernizacji domu. To nie tylko kwestia zgodności z przepisami, ale przede wszystkim fundamentalny element bezpieczeństwa, który chroni nas, naszych bliskich oraz sprzęt elektroniczny. Często stajemy przed dylematem: uziemienie otokowe czy szpilkowe? Jako Agnieszka Kowalska, postaram się rozwiać wszelkie wątpliwości i pomóc Ci dokonać optymalnego wyboru.

Prawidłowo wykonane uziemienie pełni rolę swoistego "bezpiecznika" dla całej instalacji elektrycznej w domu. Jego głównym zadaniem jest odprowadzenie nadmiaru prądu do ziemi w przypadku awarii, przepięcia czy uderzenia pioruna. Bez skutecznego uziemienia, ryzyko porażenia prądem, uszkodzenia drogiego sprzętu, a nawet pożaru, drastycznie wzrasta. Dlatego też, poświęcenie uwagi temu aspektowi jest absolutnie niezbędne.

Prawidłowo wykonany system uziemienia neutralizuje szereg poważnych zagrożeń, które mogą wystąpić w każdym domu:

• Porażenie prądem: Uziemienie zapewnia drogę ucieczki dla prądu w przypadku uszkodzenia izolacji urządzenia, co zapobiega przepływowi prądu przez ciało człowieka, gdy dotknie on obudowy pod napięciem.
• Przepięcia odgromowe: W przypadku uderzenia pioruna w budynek lub w jego pobliżu, uziemienie bezpiecznie odprowadza ogromne ilości energii do ziemi, chroniąc instalację i urządzenia przed zniszczeniem.
• Ochrona sprzętu elektronicznego: Stabilne uziemienie minimalizuje ryzyko uszkodzenia wrażliwych urządzeń elektronicznych (komputery, telewizory, sprzęt AGD) przez nagłe skoki napięcia.
• Zapewnienie poprawnego działania urządzeń ochronnych: Wyłączniki różnicowoprądowe (RCD) oraz inne zabezpieczenia działają prawidłowo tylko wtedy, gdy system uziemienia jest skuteczny, szybko odcinając zasilanie w sytuacji zagrożenia.

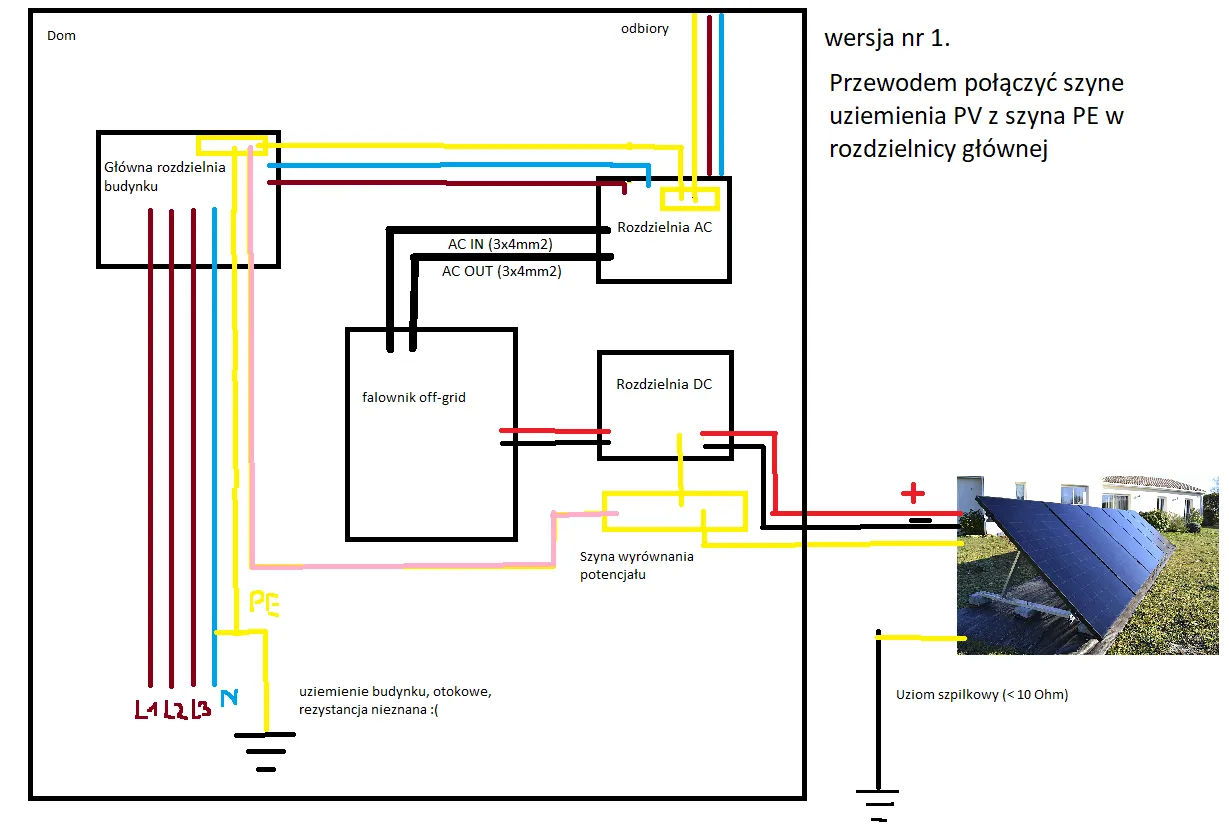

Uziemienie otokowe: co to jest i jak działa?

Uziemienie otokowe, znane również jako uziom fundamentowy zewnętrzny lub uziom poziomy, to rozwiązanie, które polega na stworzeniu zamkniętej pętli wokół budynku. Jest to bardzo popularny i często rekomendowany typ uziemienia, szczególnie w przypadku nowo powstających obiektów, gdzie prace ziemne nie stanowią problemu.

Mechanizm działania uziomu otokowego opiera się na poziomej pętli wykonanej z taśmy stalowej, zwanej bednarką, która jest ocynkowana ogniowo lub pomiedziowana. Bednarkę zakopuje się na głębokości około 0,5 do 0,7 metra, w odległości około 1 metra od ścian fundamentowych budynku. Taka konstrukcja tworzy swoistą "pętlę bezpieczeństwa" wokół całego obiektu, zapewniając bardzo dobre wyrównanie potencjału i efektywne rozpraszanie prądów zwarciowych czy wyładowań atmosferycznych do gruntu.

Uziemienie otokowe ma wiele zalet, które sprawiają, że jest to często wybierane rozwiązanie:

• Uniwersalność zastosowania: Możliwe do wykonania zarówno przy nowych budynkach, jak i w przypadku modernizacji istniejących obiektów, choć w tym drugim przypadku wymaga więcej pracy.
• Wysoka skuteczność: Dzięki dużej powierzchni styku z gruntem i rozległemu obszarowi, uziom otokowy efektywnie rozprasza prądy, zapewniając niską rezystancję.
• Dobre wyrównanie potencjału: Tworzy jednolitą strefę ochronną wokół całego obiektu, co minimalizuje różnice potencjałów i zwiększa bezpieczeństwo.
• Duża powierzchnia styku z gruntem: Rozległa sieć bednarki gwarantuje stabilne parametry uziemienia, nawet przy zmiennych warunkach wilgotnościowych gruntu.

Mimo wielu zalet, uziemienie otokowe posiada również pewne wady, o których warto pamiętać:

• Inwazyjność montażu: Wymaga wykonania wykopów wokół całego budynku, co jest pracochłonne i może być problematyczne na już zagospodarowanej działce.
• Narażenie na uszkodzenia mechaniczne i korozję: Płytko ułożona bednarka jest bardziej narażona na uszkodzenia podczas późniejszych prac ziemnych (np. sadzenia drzew) oraz na korozję, zwłaszcza w agresywnym chemicznie gruncie.
• Zależność od rodzaju gruntu: W suchych, piaszczystych gruntach o słabej przewodności, skuteczność uziemienia otokowego może być ograniczona, co wymaga zastosowania dłuższej bednarki lub dodatkowych uziomów.

Uziemienie szpilkowe: charakterystyka i zastosowanie

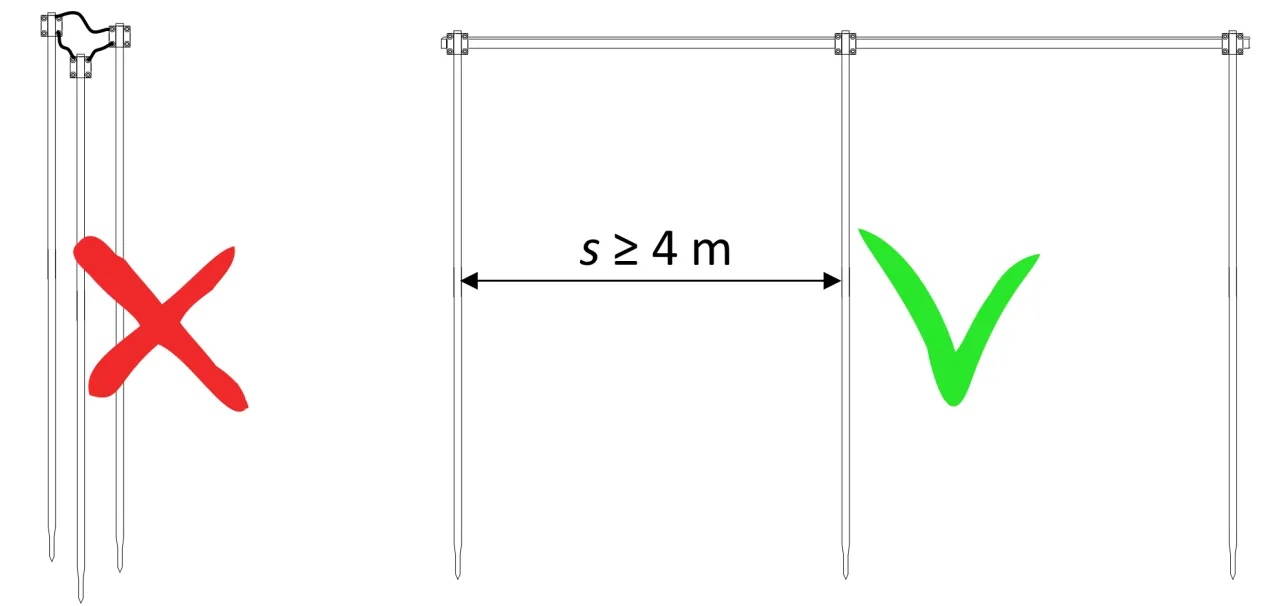

Uziemienie szpilkowe, zwane również uziomem pionowym, to alternatywne rozwiązanie, które zyskuje na popularności, zwłaszcza w specyficznych warunkach. Składa się z jednego lub kilku metalowych prętów, czyli szpilek, które są wbijane pionowo w głąb ziemi. Jest to często wybór dla istniejących budynków lub działek o ograniczonej przestrzeni.

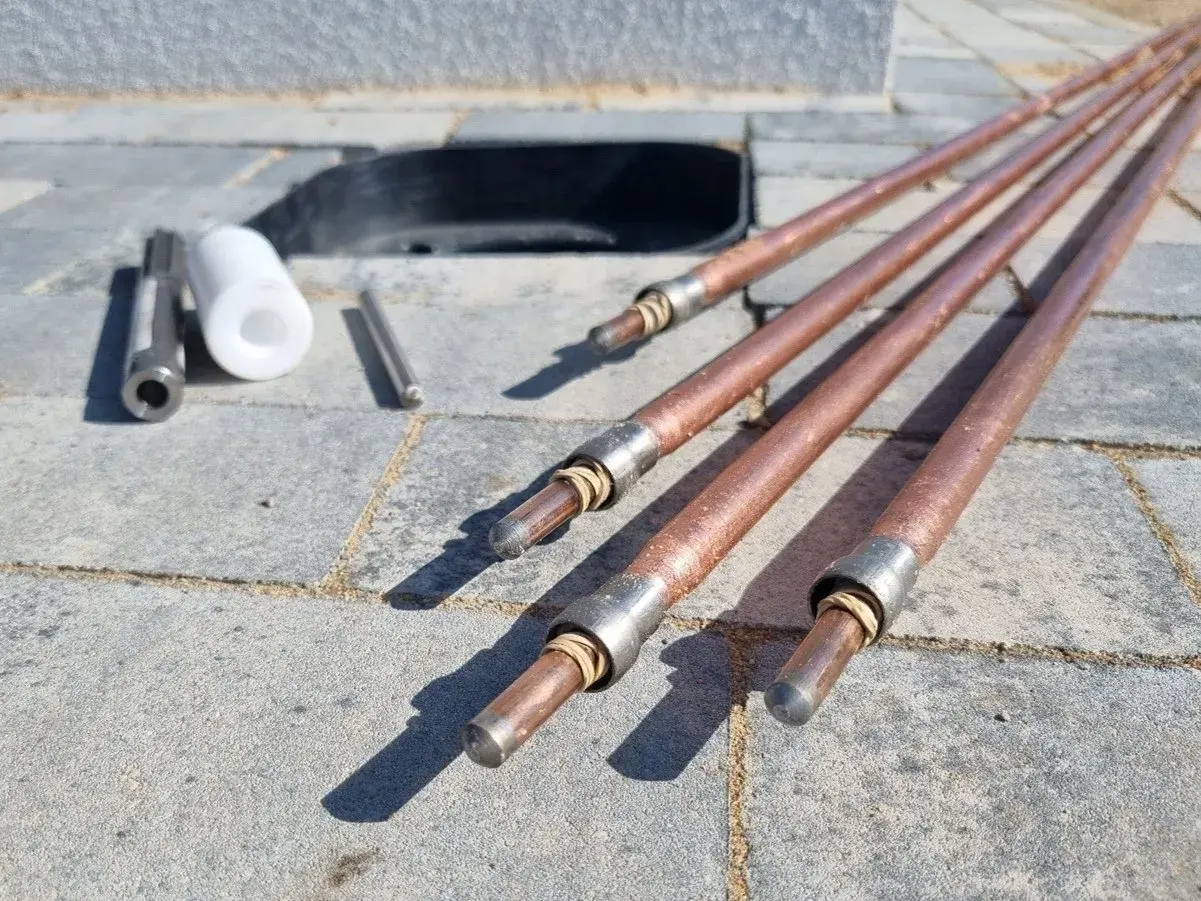

Mechanizm działania uziomu szpilkowego polega na wykorzystaniu metalowych prętów, najczęściej wykonanych ze stali ocynkowanej, pomiedziowanej lub nierdzewnej, które są wbijane pionowo w grunt. Celem jest dotarcie do głębszych warstw ziemi, które charakteryzują się stałą wilgotnością i znacznie niższą rezystywnością. Szpilki pogrąża się na głębokość często przekraczającą 3 metry, a w niektórych przypadkach nawet więcej, aby zapewnić skuteczne odprowadzenie prądu. Połączenie kilku szpilek w odpowiedniej konfiguracji pozwala osiągnąć wymaganą rezystancję uziemienia.

Uziemienie szpilkowe oferuje szereg korzyści, które czynią je atrakcyjnym wyborem w wielu sytuacjach:

• Prosty i szybki montaż: Wbijanie szpilek jest znacznie mniej pracochłonne i inwazyjne niż kopanie długich wykopów pod otok.
• Mniejsza inwazyjność: Nie wymaga dużej ingerencji w zagospodarowany teren, co jest idealne na małe lub już zagospodarowane działki.
• Możliwość dotarcia do głębszych warstw gruntu: Pozwala na osiągnięcie niższej rezystancji w miejscach, gdzie wierzchnia warstwa gruntu ma słabą przewodność, ale głębiej znajdują się wilgotne i dobrze przewodzące warstwy.
• Często niższy koszt: Szczególnie przy prostych instalacjach, koszt materiałów i robocizny może być niższy niż w przypadku uziemienia otokowego.

Należy jednak pamiętać o pewnych ograniczeniach i wadach uziemienia szpilkowego:

• Silna zależność od rodzaju gruntu: W gruntach suchych, kamienistych lub skalistych wbijanie szpilek może być bardzo trudne, a czasem niemożliwe, co znacząco zwiększa koszty lub uniemożliwia osiągnięcie wymaganej rezystancji.
• Podatność na korozję: Podobnie jak uziom otokowy, szpilki są narażone na korozję w gruncie, zwłaszcza na połączeniach. Wybór materiału (np. stal nierdzewna) ma tu kluczowe znaczenie dla trwałości.
• Ograniczona strefa ochrony: Działa bardziej punktowo niż uziom otokowy. Może nie zapewniać tak dobrego i równomiernego wyrównania potencjału na całym obwodzie budynku, co jest istotne dla rozległych obiektów.

Uziemienie otokowe vs. szpilkowe: szczegółowe porównanie

Aby ułatwić Ci podjęcie decyzji, przygotowałam szczegółowe porównanie obu typów uziemienia w kluczowych kategoriach. Pamiętaj, że każdy przypadek jest indywidualny i wymaga analizy.

Rezystywność gruntu to jeden z najważniejszych czynników wpływających na skuteczność obu systemów uziemienia. Pamiętajmy, że suchy piasek ma znacznie wyższą rezystywność niż wilgotna glina, co oznacza, że prąd gorzej się w nim rozprasza. Dlatego bezwzględnie konieczne jest wykonanie pomiarów rezystywności gruntu przed podjęciem decyzji. W gruntach o wysokiej rezystywności powierzchniowej, uziemienie otokowe może wymagać bardzo długiej bednarki, aby osiągnąć wymaganą wartość. W takiej sytuacji uziemienie szpilkowe, pozwalające dotrzeć do głębszych, bardziej przewodzących warstw, może okazać się znacznie bardziej efektywne i ekonomiczne.

Kluczowe czynniki wyboru: jak podjąć decyzję?

Wybór między uziemieniem otokowym a szpilkowym to nie tylko kwestia techniczna, ale również praktyczna. Musimy wziąć pod uwagę kilka kluczowych czynników, które bezpośrednio wpłyną na opłacalność, łatwość montażu i ostateczną skuteczność systemu. Oto, co moim zdaniem jest najważniejsze.

Pierwszym czynnikiem jest etap budowy. Jeśli budujesz nowy dom od podstaw, masz idealną okazję, by zaplanować i wykonać uziemienie otokowe. Wykopy pod fundamenty czy instalacje zewnętrzne to doskonały moment na ułożenie bednarki. W przypadku modernizacji istniejącego budynku lub gdy działka jest już zagospodarowana (np. pięknym ogrodem), wykonanie uziemienia otokowego wiązałoby się z dużą inwazyjnością i zniszczeniami. W takich sytuacjach uziemienie szpilkowe, wymagające jedynie punktowych odwiertów, staje się znacznie bardziej praktycznym i ekonomicznym rozwiązaniem.

Jak już wspomniałam, rodzaj gruntu i jego rezystywność są absolutnie kluczowe. Bez wykonania pomiarów rezystywności gruntu, każda decyzja będzie obarczona ryzykiem. Pomiary te powiedzą nam, jak dobrze dany grunt przewodzi prąd. Jeśli na powierzchni mamy suchy piasek, a głębiej wilgotną glinę, uziemienie szpilkowe, które dotrze do tej gliny, będzie znacznie skuteczniejsze niż płytko ułożony otok. Pamiętaj, że to specjalista z uprawnieniami powinien wykonać te pomiary i na ich podstawie doradzić najlepsze rozwiązanie.

Nie możemy zapomnieć o dostępnej przestrzeni. Uziemienie otokowe wymaga wykopów dookoła całego budynku, co oznacza, że potrzebna jest wolna przestrzeń o szerokości około metra od ścian. Na małych działkach lub tam, gdzie teren jest już gęsto zabudowany lub zagospodarowany (np. podjazdem, tarasem), wykonanie takich wykopów może być niemożliwe lub bardzo kosztowne. Uziemienie szpilkowe, ze względu na swój punktowy charakter, jest idealne dla mniejszych przestrzeni, gdzie każdy metr kwadratowy jest na wagę złota.

Ostatnim, ale nie mniej ważnym czynnikiem, jest budżet. Choć uziemienie szpilkowe często postrzegane jest jako tańsze, zwłaszcza przy prostych instalacjach i sprzyjających warunkach gruntowych, to w trudnym gruncie (np. kamienistym) konieczność wbijania wielu długich prętów może znacząco podnieść jego koszt. Uziemienie otokowe zazwyczaj wiąże się z wyższymi początkowymi kosztami robocizny ze względu na zakres prac ziemnych. Warto poprosić o wycenę obu rozwiązań po pomiarach gruntu, aby mieć pełen obraz sytuacji.

Normy, przepisy i rola specjalisty

W Polsce kwestie związane z uziemieniami są ściśle regulowane przez Prawo Budowlane oraz szereg norm technicznych. To nie są tylko suche przepisy, ale wytyczne, które mają na celu zapewnienie maksymalnego bezpieczeństwa użytkownikom budynków. Ignorowanie ich może prowadzić do poważnych konsekwencji, zarówno prawnych, jak i, co gorsza, zdrowotnych.

Jedną z kluczowych norm jest seria PN-EN 62305, która dotyczy ochrony odgromowej. Norma ta jasno określa, że rezystancja uziemienia instalacji odgromowej powinna być mniejsza niż 10 Ω. Ta wartość nie jest przypadkowa to próg, który gwarantuje, że prąd zwarciowy lub wyładowanie atmosferyczne zostanie bezpiecznie i skutecznie odprowadzone do ziemi, minimalizując ryzyko porażenia lub uszkodzenia instalacji i urządzeń. Osiągnięcie tej wartości jest celem każdego projektu uziemienia.

Właśnie dlatego tak ważne jest zaangażowanie wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Samodzielne próby projektowania czy instalacji uziemienia, bez specjalistycznej wiedzy i sprzętu do pomiarów, to proszenie się o kłopoty. Elektryk nie tylko dokona precyzyjnych pomiarów rezystywności gruntu, ale także dobierze optymalne rozwiązanie, uwzględniając wszystkie czynniki od rodzaju gruntu, przez etap budowy, po specyfikę obiektu. To on jest gwarantem bezpieczeństwa i zgodności z obowiązującymi przepisami, a jego ekspertyza jest nieoceniona.

Podsumowując, wybór między uziemieniem otokowym a szpilkowym nie jest jednoznaczny i zawsze zależy od konkretnych warunków panujących na działce oraz specyfiki budynku. Oba rozwiązania mają swoje mocne i słabe strony, a kluczem do sukcesu jest świadoma decyzja, podjęta po gruntownej analizie.

• Uziemienie otokowe jest preferowane, gdy:
  • Budujesz nowy dom i masz wystarczającą przestrzeń wokół budynku.
  • Zależy Ci na kompleksowym i równomiernym wyrównaniu potencjału wokół całego obiektu.
  • Warunki gruntowe (np. jednolity, dobrze przewodzący grunt) są sprzyjające.
• Uziemienie szpilkowe jest preferowane, gdy:
  • Modernizujesz istniejący budynek lub masz ograniczoną przestrzeń na działce.
  • Potrzebujesz szybkiego i mniej inwazyjnego montażu.
  • Konieczne jest dotarcie do głębszych, bardziej przewodzących warstw gruntu (np. pod słabą warstwą powierzchniową).
  • Szukasz często tańszego rozwiązania przy sprzyjających warunkach gruntowych.

Moja ostateczna rekomendacja jest zawsze taka sama: decyzja nie jest jednoznaczna i zależy od konkretnych warunków. Zawsze, ale to zawsze, skonsultuj się z wykwalifikowanym elektrykiem. Tylko on, po wykonaniu pomiarów rezystywności gruntu i dokładnej analizie Twojej sytuacji, będzie w stanie wskazać optymalne i bezpieczne rozwiązanie dla Twojego domu. Pamiętaj, bezpieczeństwo jest najważniejsze!
