Planowanie instalacji bramy przesuwnej i domofonu to coś więcej niż tylko wybór odpowiednich urządzeń. Kluczowym, a często niedocenianym elementem, jest właściwy dobór i ułożenie kabli w ziemi. Ten artykuł to Twój kompleksowy przewodnik, który pomoże Ci uniknąć kosztownych błędów i zapewni bezpieczeństwo oraz bezawaryjność całej instalacji na lata.
Optymalny dobór kabli do bramy i domofonu klucz do trwałej instalacji ziemnej
- Do zasilania bramy przesuwnej (230V) zawsze stosuj kabel ziemny YKY o przekroju 3x1,5 mm² lub 3x2,5 mm² dla dłuższych odcinków.
- Dla wideodomofonu niezbędna jest żelowana skrętka komputerowa (UTP/FTP kat. 5e/6), zapewniająca stabilną transmisję sygnału wideo.
- Kable do fotokomórek i lampy ostrzegawczej dobieraj zgodnie z instrukcją producenta, zazwyczaj 2x0,5 mm² lub 2x1,0/1,5 mm².
- Wszystkie kable w ziemi układaj na głębokości min. 70-80 cm, w rurach osłonowych Arot i oznacz niebieską folią ostrzegawczą.
- Zachowaj separację między kablami zasilającymi 230V a sygnałowymi, prowadząc je w osobnych rurach lub z odstępem.
Właściwy dobór kabli ziemnych to absolutna podstawa każdej trwałej i bezpiecznej instalacji zewnętrznej. Z mojego doświadczenia wiem, że oszczędności w tym miejscu są zawsze pozorne i prowadzą do znacznie większych kosztów w przyszłości. Niewłaściwy kabel, źle ułożony lub o zbyt małym przekroju, może skutkować nie tylko częstymi awariami, ale także stanowić poważne zagrożenie pożarowe lub porażeniowe. Pamiętajmy, że kable w ziemi są narażone na wilgoć, zmiany temperatury, nacisk gruntu, a nawet uszkodzenia mechaniczne. Błędne decyzje na etapie planowania mogą oznaczać konieczność ponownego kopania, co jest pracochłonne, kosztowne i frustrujące.
Zanim wbijesz pierwszą łopatę, poświęć czas na dokładne zaplanowanie całej instalacji kablowej. Zawsze powtarzam, że warto myśleć perspektywicznie. Zastanów się nie tylko nad obecnymi potrzebami, ale także nad potencjalnymi rozbudowami systemu w przyszłości czy planujesz dodatkowe oświetlenie, kamerę monitoringu, a może inny element automatyki? Zaprojektowanie odpowiedniej liczby rur osłonowych i ułożenie kabli z zapasem żył to inwestycja, która z pewnością się zwróci, oszczędzając Ci trudu i pieniędzy w przyszłości.
Zasilanie napędu bramy przesuwnej: najlepszy kabel ziemny

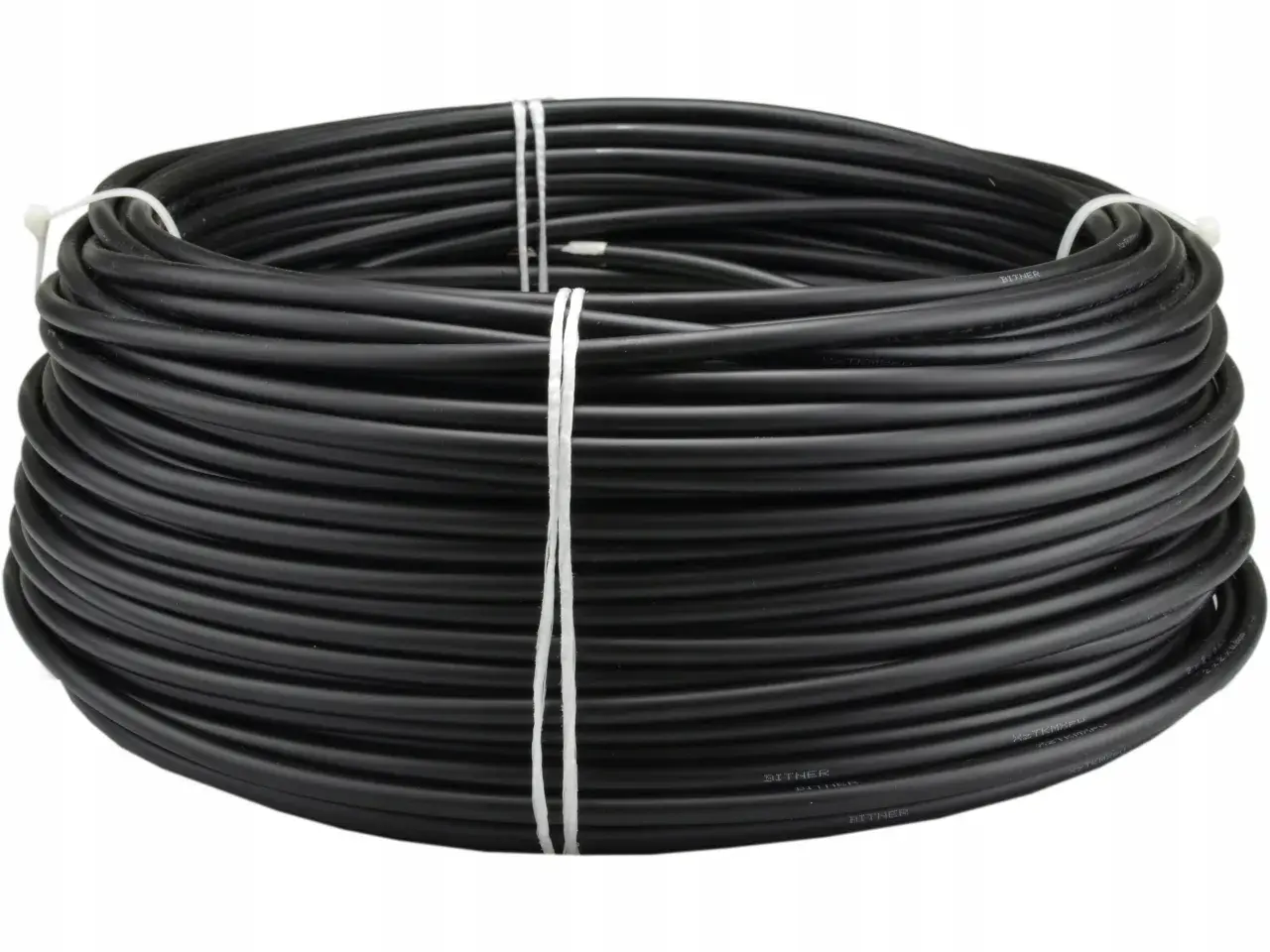

Do zasilania napędu bramy przesuwnej, który pracuje zazwyczaj na napięciu 230V, standardem i najlepszym wyborem jest kabel ziemny typu YKY. Symbolika jest tu prosta: "Y" oznacza żyły miedziane, "K" izolację polwinitową, a drugie "Y" powłokę polwinitową. To właśnie ta konstrukcja sprawia, że kabel YKY jest odporny na wilgoć, uszkodzenia mechaniczne i zmienne warunki panujące w gruncie, co czyni go idealnym do zastosowań zewnętrznych i bezpośredniego układania w ziemi.
W większości przypadków, dla typowych napędów bram o mocy do 1-1,5 kW, w zupełności wystarczający jest kabel o przekroju 3x1,5 mm². Trzy żyły (fazowa L, neutralna N i ochronna PE) to absolutne minimum dla bezpiecznego zasilania. Jeśli jednak odległość od rozdzielni do bramy przekracza 50 metrów lub planujesz podłączyć do tej samej linii dodatkowe obciążenia, zdecydowanie warto rozważyć kabel 3x2,5 mm². Większy przekrój żył minimalizuje spadki napięcia, co jest kluczowe dla stabilnej pracy silnika i elektroniki napędu, zwłaszcza przy dłuższych odcinkach.
Z mojego doświadczenia wiem, że warto myśleć przyszłościowo. Zamiast standardowego kabla 3-żyłowego, często zalecam położenie kabla 5-żyłowego, np. 5x1,5 mm² lub 5x2,5 mm². Dodatkowe dwie żyły, które w danym momencie mogą pozostać nieużywane, stanowią cenną rezerwę. Mogą one posłużyć w przyszłości do zasilenia dodatkowego oświetlenia podjazdu, sterowania inną automatyką, a nawet jako dodatkowe połączenie sygnałowe. To rozwiązanie pozwala uniknąć konieczności ponownego kopania wykopu, co jest zawsze dużą oszczędnością czasu i pieniędzy.
Akcesoria bramy: przewody do fotokomórek i lampy
Po zapewnieniu solidnego zasilania dla napędu, równie ważne jest odpowiednie okablowanie akcesoriów, takich jak fotokomórki i lampa ostrzegawcza. Fotokomórki najczęściej wymagają zasilania niskonapięciowego (np. 24V DC) oraz przewodów do przesyłania sygnałów sterujących (styki NO/NC). Zazwyczaj stosuje się do nich przewody o mniejszym przekroju, np. 2x0,5 mm² lub 4x0,5 mm², jeśli jedna fotokomórka ma zarówno styki zasilania, jak i sygnałowe. Zawsze jednak koniecznie sprawdź instrukcję producenta konkretnego modelu fotokomórek, ponieważ wymagania mogą się różnić.
Lampa ostrzegawcza, sygnalizująca ruch bramy, może być zasilana na 230V lub 24V, w zależności od modelu. Dla lampy zasilanej napięciem sieciowym (230V) odpowiednim wyborem będzie kabel 2x1 mm² lub 2x1,5 mm². Jeśli lampa pracuje na niskim napięciu (24V), mniejszy przekrój, np. 2x0,75 mm², może być wystarczający, ale dla pewności i minimalizacji spadków napięcia, szczególnie przy dłuższych odcinkach, również rekomenduję 2x1 mm².
Domofon czy wideodomofon: jak wybrać odpowiedni kabel
Wybór kabla do domofonu lub wideodomofonu jest niezwykle ważny, zwłaszcza w przypadku systemów wideo, gdzie jakość transmisji sygnału ma kluczowe znaczenie.
Dla tradycyjnych domofonów audio, które przesyłają jedynie sygnał głosowy i sterujący (np. otwieranie furtki), często wystarcza specjalny przewód telekomunikacyjny ziemny, taki jak XzTKMXpw. Kluczowe jest tutaj dobranie odpowiedniej liczby żył do Twojego systemu może to być np. 4, 6 lub 8 żył (czyli 2x2x0,5, 3x2x0,5 lub 4x2x0,5). Zawsze sprawdź schemat połączeń swojego domofonu, aby upewnić się, ile żył jest faktycznie potrzebnych.
Jeśli planujesz wideodomofon, moja rada jest jedna: żelowana skrętka komputerowa (UTP lub FTP) kategorii co najmniej 5e, a najlepiej 6, to jedyny słuszny wybór. Jest to absolutnie niezbędne dla stabilnej i wysokiej jakości transmisji sygnału wideo. Pamiętaj, że musi to być wersja żelowana (ziemna), specjalnie przeznaczona do układania w gruncie. Zwykła skrętka wewnętrzna, nieprzystosowana do warunków zewnętrznych, bardzo szybko ulegnie degradacji pod wpływem wilgoci i zmiennych temperatur, co doprowadzi do zakłóceń lub całkowitego braku obrazu. W przypadku wideodomofonów IP, producenci mogą mieć jeszcze bardziej szczegółowe wymagania dotyczące kategorii skrętki, więc zawsze warto zajrzeć do instrukcji.
Częstym problemem w instalacjach domofonowych jest spadek napięcia na przewodzie zasilającym elektrozaczep w furtce, co może powodować jego nieprawidłowe działanie lub brak otwarcia. Aby temu zapobiec, do zasilania elektrozaczepu (zazwyczaj 12V AC/DC) należy zastosować oddzielny, mocniejszy przewód o większym przekroju, np. 2x1,0 mm² lub 2x1,5 mm². Dzięki temu zapewnisz mu odpowiednią moc i unikniesz problemów. Często taki przewód można poprowadzić w tej samej rurze osłonowej co skrętka, o ile rura jest odpowiednio duża i zachowane są zasady separacji sygnałów.

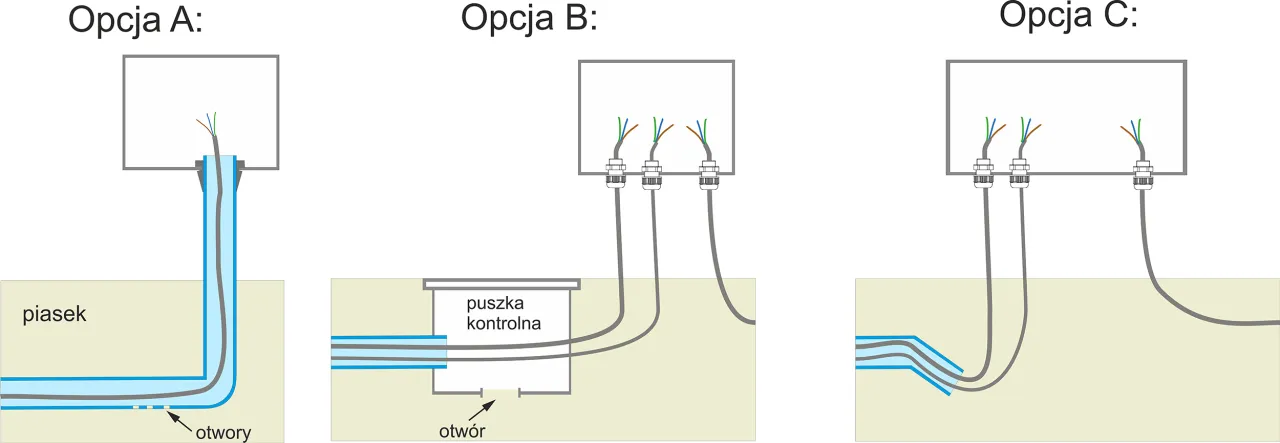

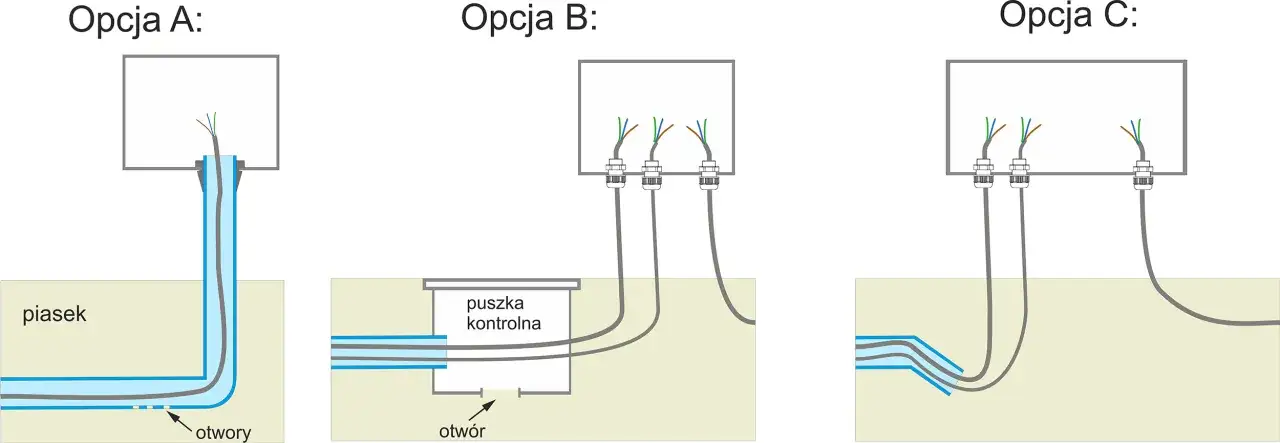

Prawidłowe układanie kabli w ziemi: instrukcja krok po kroku
Samo wybranie odpowiednich kabli to dopiero połowa sukcesu. Równie ważne jest ich prawidłowe ułożenie w ziemi, aby zapewnić im ochronę i długowieczność. Minimalna zalecana głębokość ułożenia kabla w ziemi to 70-80 cm. Pod podjazdem, w miejscach, gdzie może odbywać się ruch pojazdów, głębokość ta powinna wynosić co najmniej 1 metr. Dlaczego to takie ważne? Większa głębokość chroni kable przed uszkodzeniami mechanicznymi (np. podczas prac ogrodowych) oraz przed wpływem mrozu i nagłych zmian temperatury, które mogłyby negatywnie wpływać na izolację.
Kable należy bezwzględnie układać w rurze osłonowej. Najlepszym wyborem jest rura typu Arot karbowana, dwuścienna, najczęściej w kolorze niebieskim (dla kabli niskiego napięcia) lub czerwonym (dla średniego napięcia). Rura Arot stanowi niezawodną ochronę przed uszkodzeniami mechanicznymi, gryzoniami, a także ułatwia ewentualną wymianę kabla w przyszłości bez konieczności ponownego kopania całego wykopu. Zawsze upewnij się, że rura ma odpowiednią średnicę, aby kable swobodnie się w niej mieściły.

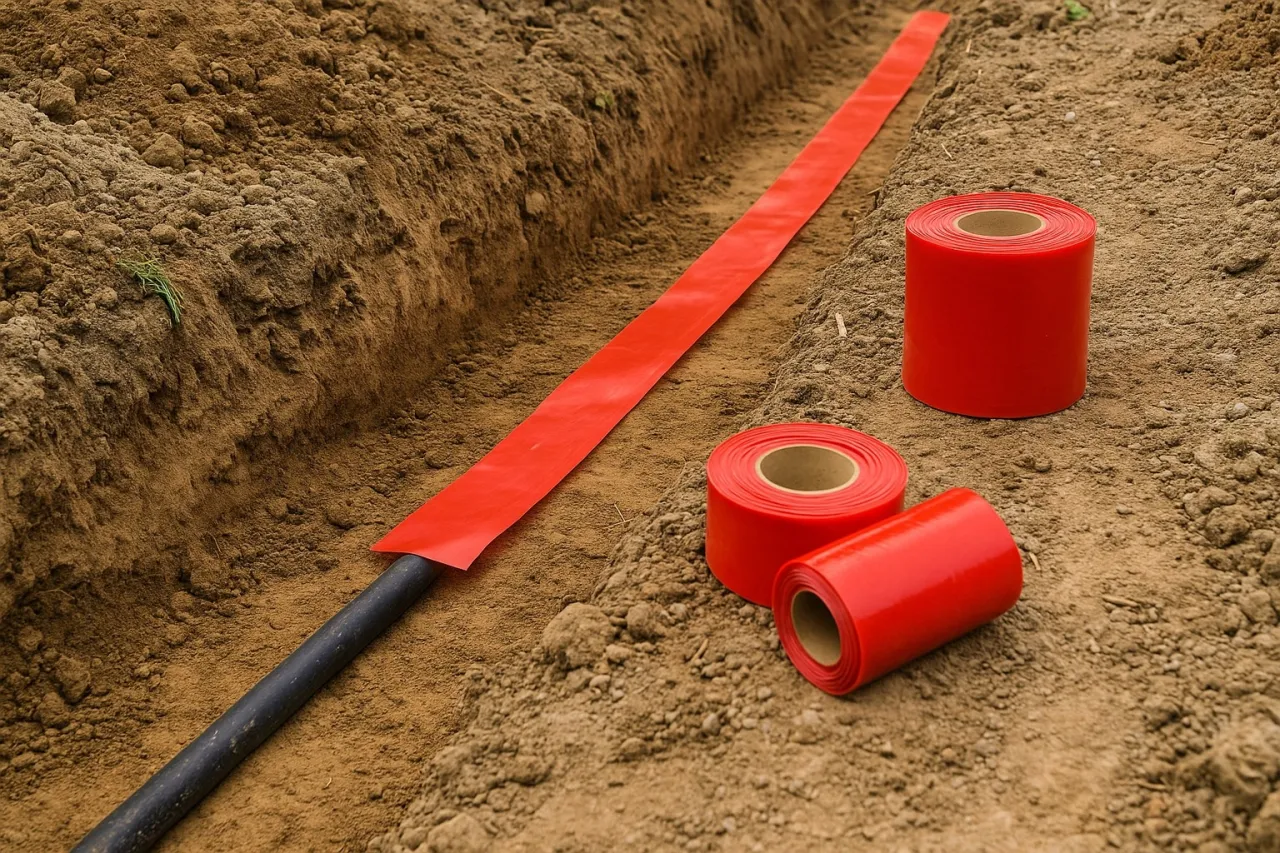

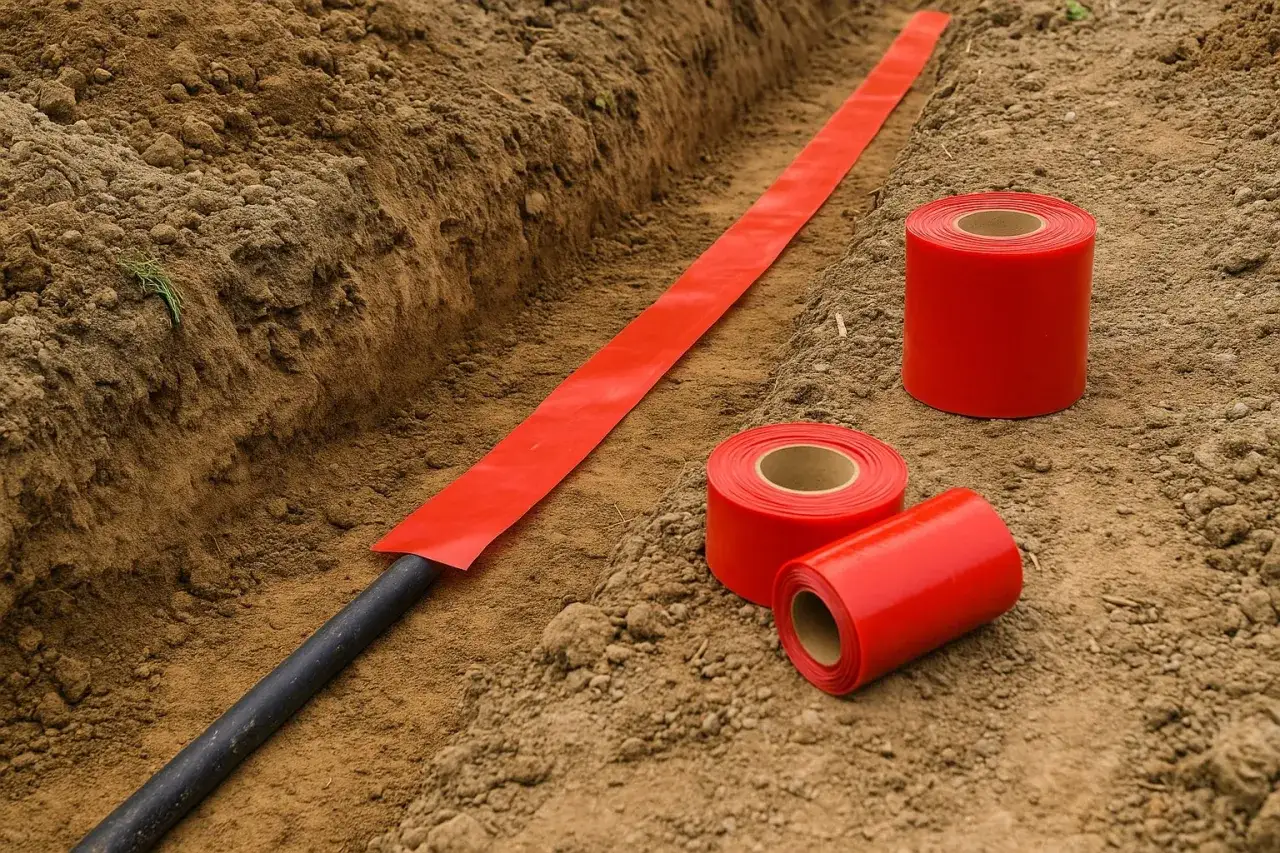

Kolejnym, często bagatelizowanym, ale niezwykle ważnym elementem jest niebieska folia ostrzegawcza. Należy ją umieścić około 25-30 cm nad ułożonym w rurze kablem, już po częściowym zasypaniu wykopu. To tani i skuteczny sposób na ostrzeżenie o obecności instalacji elektrycznej podczas przyszłych prac ziemnych. Dzięki niej, osoba kopiąca w tym miejscu zostanie poinformowana o kablu, zanim dojdzie do jego uszkodzenia.
Bardzo ważna jest zasada separacji kabli. Kable zasilające 230V nigdy nie powinny być prowadzone razem z kablami sygnałowymi (takimi jak te od domofonu, wideodomofonu czy fotokomórek) w tej samej rurze osłonowej, chyba że rura jest specjalnie do tego przystosowana i posiada wewnętrzne przegrody. Najbezpieczniej i zgodnie ze sztuką jest prowadzić je w osobnych rurach osłonowych. Jeśli z jakiegoś powodu musisz prowadzić je w jednym wykopie, zachowaj minimalny odstęp między rurami, aby uniknąć wzajemnych zakłóceń i interferencji, które mogłyby negatywnie wpływać na jakość sygnału.
Najczęstsze błędy przy kablach: jak ich uniknąć
W mojej praktyce często spotykam się z kilkoma powtarzającymi się błędami, których łatwo można uniknąć, mając odpowiednią wiedzę. Jednym z nich jest stosowanie kabli przeznaczonych do wnętrz (np. YDY) na zewnątrz. Kable te nie są przystosowane do pracy w trudnych warunkach gruntowych ich izolacja i powłoka nie są odporne na wilgoć, mróz, promieniowanie UV ani uszkodzenia mechaniczne. Szybko ulegają degradacji, co prowadzi do zwarć, awarii i stanowi poważne zagrożenie.
Innym poważnym błędem jest zastosowanie zbyt małego przekroju żył, zwłaszcza przy dużych odległościach. Skutkiem tego są znaczne spadki napięcia, które mogą powodować niestabilną pracę napędu bramy, niedomykanie się elektrozaczepu w furtce, a nawet uszkodzenie elektroniki urządzeń. Zawsze lepiej zastosować nieco większy przekrój "na zapas" niż borykać się z problemami wynikającymi z niedostatecznego zasilania.
Pominięcie rury osłonowej Arot i folii ostrzegawczej to proszenie się o kłopoty. Bez rury, kabel jest bezpośrednio narażony na uszkodzenia mechaniczne od kamieni, narzędzi ogrodowych czy gryzoni. Brak folii ostrzegawczej oznacza, że w przyszłości, podczas jakichkolwiek prac ziemnych, nikt nie będzie świadomy obecności kabla, co drastycznie zwiększa ryzyko jego przypadkowego przecięcia i kosztownej naprawy.
Checklista wyboru kabli do bramy i domofonu
Aby ułatwić Ci zakupy i planowanie, przygotowałam listę rekomendowanych kabli:
- Zasilanie napędu bramy (230V): Kabel ziemny YKY 3x1,5 mm² (standard) lub 3x2,5 mm² (dla dłuższych odcinków/większych obciążeń). Rozważ YKY 5x1,5 mm² lub 5x2,5 mm² dla przyszłych rozbudów.
- Fotokomórki: Przewód 2x0,5 mm² lub 4x0,5 mm² (sprawdź instrukcję producenta).
- Lampa ostrzegawcza: Przewód 2x1 mm² lub 2x1,5 mm² (zależnie od zasilania 230V/24V).
- Domofon audio: Przewód telekomunikacyjny ziemny XzTKMXpw (liczba żył dopasowana do systemu, np. 2x2x0,5).
- Wideodomofon: Żelowana skrętka komputerowa UTP/FTP kat. 5e lub 6 (koniecznie wersja ziemna!).
- Zasilanie elektrozaczepu w furtce: Przewód 2x1,0 mm² lub 2x1,5 mm².
- Rury osłonowe: Rura Arot (niebieska) o odpowiedniej średnicy dla każdego kabla/grupy kabli.
- Oznakowanie: Niebieska folia ostrzegawcza.
Przed zasypaniem wykopu, zawsze wykonaj te ostateczne punkty weryfikacji, aby mieć pewność, że instalacja została wykonana prawidłowo i bezpiecznie:
- Sprawdź ciągłość i izolację: Upewnij się, że wszystkie kable są prawidłowo podłączone i nie ma żadnych uszkodzeń izolacji. Wykonaj pomiary ciągłości i rezystancji izolacji, jeśli masz taką możliwość.
- Test działania: Podłącz urządzenia (napęd, domofon, fotokomórki, lampa) i przetestuj ich pełne działanie. Upewnij się, że wszystko działa zgodnie z oczekiwaniami.
- Poprawność ułożenia: Sprawdź, czy kable są ułożone na odpowiedniej głębokości, w rurach Arot, a rury są zabezpieczone przed zasypaniem ostrymi elementami.
- Folia ostrzegawcza: Upewnij się, że niebieska folia ostrzegawcza została ułożona na zalecanej wysokości nad kablami.
- Separacja kabli: Zweryfikuj, czy kable zasilające 230V są odpowiednio odseparowane od kabli sygnałowych, zgodnie z zasadami bezpieczeństwa i minimalizacji zakłóceń.
- Dokumentacja: Zrób zdjęcia wykopu z ułożonymi kablami i rurami, zanim zostanie zasypany. To będzie cenna dokumentacja na przyszłość.
