Wielu inwestorów i wykonawców zastanawia się, czy rury centralnego ogrzewania (CO) prowadzone w wylewce betonowej wymagają izolacji. To pytanie, choć pozornie proste, dotyka kluczowych aspektów efektywności energetycznej, trwałości instalacji i zgodności z przepisami budowlanymi. W tym artykule rozwieję wszelkie wątpliwości, przedstawiając techniczne i prawne argumenty, które jednoznacznie wskazują na konieczność stosowania izolacji.
Izolacja rur CO w wylewce to konieczność poznaj powody i przepisy
- Brak izolacji rur CO w wylewce prowadzi do znacznych strat ciepła i wyższych rachunków za ogrzewanie.
- Izolacja chroni wylewkę przed pękaniem spowodowanym rozszerzalnością cieplną rur oraz zabezpiecza same rury przed uszkodzeniami mechanicznymi i korozją.
- Polskie Warunki Techniczne jednoznacznie wymagają izolowania przewodów instalacji grzewczej przechodzących przez przegrody budowlane.
- Do izolacji stosuje się otuliny z pianki polietylenowej lub kauczuku syntetycznego, często w połączeniu z peszlem ochronnym.
- Wyjątkiem są rury ogrzewania podłogowego, które celowo oddają ciepło do wylewki, co jest zgodne z ich przeznaczeniem.
Dlaczego kwestia izolacji rur w posadzce jest tak istotna? Z mojego doświadczenia wynika, że to jeden z tych elementów, gdzie pozorna oszczędność na etapie budowy szybko przekłada się na znacznie wyższe koszty eksploatacji i potencjalne problemy w przyszłości. Brak odpowiedniej izolacji ma długoterminowe konsekwencje dla efektywności energetycznej budynku, trwałości całej instalacji grzewczej, a nawet dla samej konstrukcji podłogi.
Często spotykam się z mitem, że izolacja rur CO w wylewce jest zbędna, bo "ciepło i tak idzie w dom". Nic bardziej mylnego! To nie jest ciepło, które efektywnie ogrzewa pomieszczenia. Zamiast tego, ciepło ucieka w niekontrolowany sposób do podłoża, czyli do stropu poniżej lub bezpośrednio do gruntu, jeśli instalacja znajduje się na parterze. To nic innego jak marnotrawstwo energii.
Konsekwencje braku izolacji rur CO w wylewce są wielowymiarowe i zawsze negatywne:
- Niekontrolowane straty ciepła: Ciepło z nieizolowanych rur ucieka w dół i na boki, zamiast ogrzewać pomieszczenie. To prowadzi do spadku efektywności energetycznej i wyższych rachunków za ogrzewanie.
- Pękanie wylewki z powodu rozszerzalności cieplnej: Rury, zwłaszcza miedziane i PEX/AL/PEX, wydłużają się pod wpływem gorącej wody. Bez otuliny lub peszla, które zapewniają im przestrzeń do pracy, generują naprężenia w betonie, co skutkuje pęknięciami wylewki.
- Uszkodzenia mechaniczne rur: Bezpośredni kontakt rur z betonem podczas wylewania posadzki zwiększa ryzyko ich uszkodzenia. Ostre krawędzie kruszywa mogą naruszyć powierzchnię rur, prowadząc do przyszłych awarii.
- Korozja od betonu: Świeży beton jest środowiskiem chemicznie agresywnym. Bezpośredni kontakt rur metalowych (np. miedzianych) z betonem może przyspieszać proces korozji, skracając żywotność instalacji.
- Potencjalna kondensacja pary wodnej: Jeśli w wylewce prowadzone są również rury z zimną wodą, brak izolacji może prowadzić do kondensacji pary wodnej na ich powierzchni. To z kolei może zawilgacać wylewkę i sprzyjać rozwojowi pleśni.
Kluczowe powody, dla których izolacja rur CO jest niezbędna
Zacznijmy od podstaw: mechanizm ucieczki ciepła. Kiedy gorąca woda przepływa przez nieizolowane rury w wylewce, ciepło nie trafia tam, gdzie powinno czyli do wnętrza pomieszczenia. Zamiast tego, jest ono rozpraszane do otoczenia: do gruntu pod budynkiem, do stropu poniżej, a także do ścian, przez które rury przechodzą. To zjawisko znacząco obniża efektywność energetyczną całej instalacji grzewczej.
Wyobraźmy sobie, że nasz system grzewczy to sprawny sprinter. Jeśli rury nie są izolowane, to tak, jakby biegł on z obciążeniem, tracąc energię na każdym kroku. Ciepło z nieizolowanych rur CO jest tracone do otoczenia w sposób niekontrolowany. Zamiast ogrzewać powietrze w pomieszczeniu, które chcemy komfortowo użytkować, ogrzewamy elementy konstrukcyjne budynku, które tego ciepła nie potrzebują, a często wręcz działają jak radiatory, odprowadzając je na zewnątrz.
Omówienie kosztów ogrzewania w przypadku braku izolacji jest kluczowe. Brak izolacji może spowodować wzrost kosztów ogrzewania nawet o 10-20%, a w niektórych przypadkach nawet więcej, w zależności od długości nieizolowanych odcinków i różnicy temperatur. Kocioł musi pracować z większą mocą i przez dłuższy czas, aby nadrobić te straty, co bezpośrednio przekłada się na wyższe rachunki za gaz, prąd czy inne paliwo. To znaczący spadek efektywności energetycznej całej instalacji, który będzie odczuwalny przez cały okres eksploatacji budynku.
Kolejnym niezwykle ważnym aspektem jest zjawisko rozszerzalności cieplnej rur. Rury instalacji CO, szczególnie te wykonane z miedzi czy tworzyw sztucznych (PEX/AL/PEX), pod wpływem gorącej wody ulegają wydłużeniu. Jest to naturalna właściwość materiałów. Bez odpowiedniej otuliny lub peszla ochronnego, które zapewniają rurze swobodę ruchu, rura będzie napierać na otaczającą ją wylewkę, generując w niej wewnętrzne naprężenia.
Rury zmieniają swoją długość w zależności od temperatury czynnika grzewczego. Na przykład, metr rury miedzianej może wydłużyć się o około 1,7 mm na każde 100°C zmiany temperatury, a rury PEX/AL/PEX jeszcze bardziej. Zjawisko dylatacji, czyli celowego tworzenia przestrzeni umożliwiających swobodne odkształcenia termiczne, jest w kontekście instalacji CO w wylewce absolutnie niezbędne. Izolacja pełni tu podwójną rolę: termiczną i dylatacyjną.
Skutki naprężeń wywołanych rozszerzalnością cieplną rur mogą być bardzo poważne. Początkowo mogą pojawić się niewidoczne mikropęknięcia w wylewce, które z czasem mogą ewoluować w widoczne rysy, a w skrajnych przypadkach w poważne pęknięcia. To nie tylko problem estetyczny, ale także strukturalny, który może prowadzić do uszkodzenia posadzki, a nawet do konieczności jej skuwania i ponownego wykonania. W najgorszym scenariuszu, ciągłe naprężenia mogą doprowadzić do uszkodzenia samych rur, co oznacza awarię instalacji i zalanie.
Izolacja, w postaci otuliny lub peszla, pełni również funkcję ochronną dla samych rur. Chroni je przed uszkodzeniami mechanicznymi, które mogą powstać na etapie wylewania betonu ostre krawędzie kruszywa mogą łatwo zarysować lub nawet przebić rurę. Ponadto, izolacja zabezpiecza rury metalowe przed korozją. Świeży beton jest środowiskiem zasadowym i chemicznie agresywnym. Bezpośredni kontakt metalu z betonem, zwłaszcza w obecności wilgoci, może znacząco przyspieszyć proces korozji elektrochemicznej, skracając żywotność instalacji.
Wyjaśniając dalej, dlaczego bezpośredni kontakt rur z betonem jest szkodliwy, należy podkreślić, że oprócz ryzyka korozji, beton może powodować erozję powierzchni rur, szczególnie tych z tworzyw sztucznych, poprzez ciągłe tarcie wynikające z ich rozszerzalności. To z czasem prowadzi do osłabienia materiału i zwiększa ryzyko awarii. Izolacja tworzy barierę, która oddziela rurę od agresywnego środowiska betonu, zapewniając jej długotrwałą ochronę.
Otulina i peszel działają jako bariera ochronna na wielu poziomach. Podczas prac budowlanych, takich jak wylewanie betonu, chronią rury przed przypadkowymi uderzeniami, zgnieceniem czy zarysowaniem. W trakcie późniejszej eksploatacji, a także ewentualnych remontów podłogi (np. skuwania płytek), izolacja stanowi dodatkową warstwę zabezpieczającą rury przed uszkodzeniami mechanicznymi. To ma ogromne znaczenie dla bezpieczeństwa i trwałości całej instalacji.
Izolacja rur CO a polskie prawo budowlane
W Polsce kwestie izolacji instalacji grzewczych regulują przede wszystkim Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie. Jest to kluczowy dokument prawny, który każdy inwestor i wykonawca powinien traktować jako obowiązkowy przewodnik. Warunki Techniczne jasno określają wymagania dotyczące minimalizacji strat ciepła i efektywności energetycznej budynków, co bezpośrednio przekłada się na konieczność izolowania przewodów grzewczych.
Polskie normy budowlane i wspomniane Warunki Techniczne precyzują wymagania dotyczące grubości i rodzaju izolacji cieplnej dla przewodów grzewczych. Grubość izolacji nie jest dowolna jest ona uzależniona od średnicy rury oraz temperatury czynnika grzewczego. Celem jest zapewnienie odpowiedniego oporu cieplnego, który zminimalizuje straty energii. Należy pamiętać, że izolacja nie tylko zapobiega ucieczce ciepła, ale również chroni rury przed uszkodzeniami mechanicznymi i chemicznymi.
Konsekwencje prawne braku odpowiedniej izolacji mogą być dotkliwe. Przede wszystkim, budynek z nieprawidłowo wykonaną instalacją grzewczą może mieć problemy z odbiorem technicznym. Nadzór budowlany ma prawo zakwestionować takie wykonanie, co może skutkować koniecznością wykonania kosztownych poprawek, często wiążących się ze skuwaną wylewką i ponownym układaniem instalacji. To generuje niepotrzebne koszty i opóźnienia, których można uniknąć, stosując się do przepisów od samego początku.

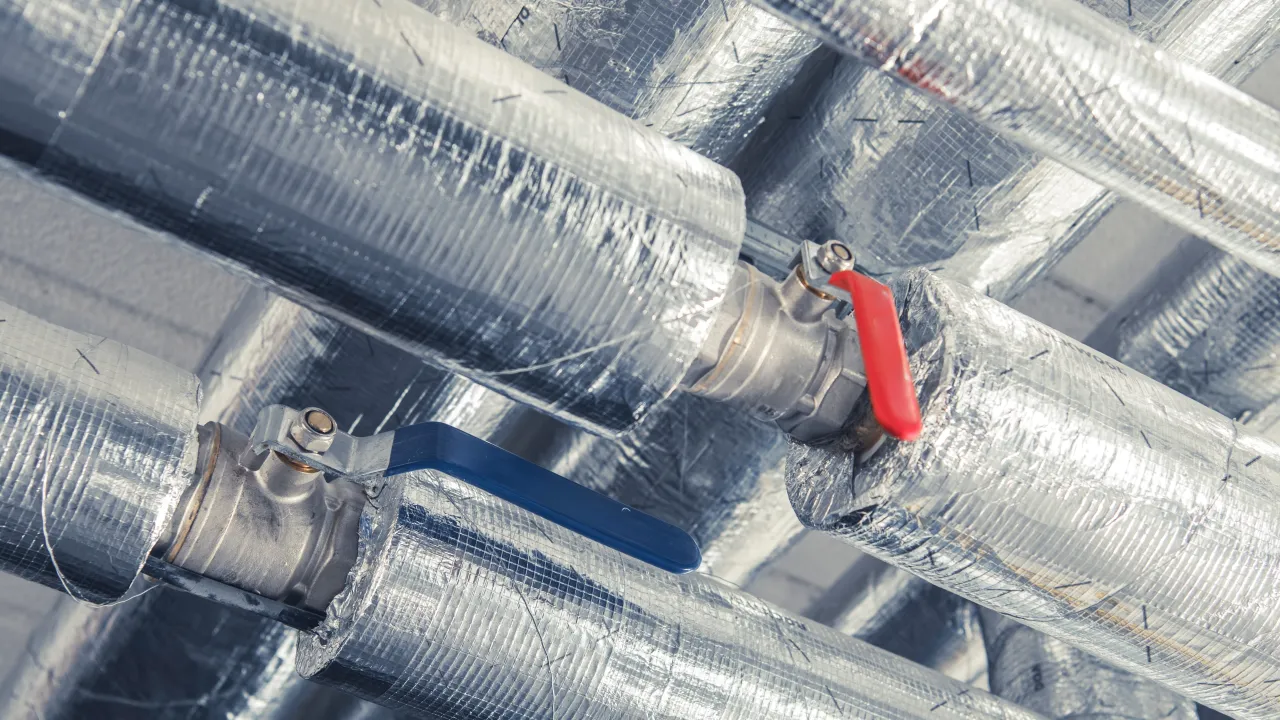

Praktyczny przewodnik: prawidłowa izolacja rur CO w wylewce
W praktyce budowlanej najczęściej stosuje się dwa rodzaje materiałów izolacyjnych: piankę polietylenową (PE) oraz kauczuk syntetyczny (EPDM). Oba materiały charakteryzują się elastycznością, odpornością na wysokie temperatury i niskim współczynnikiem przewodzenia ciepła, co czyni je idealnymi do izolacji rur CO. Dodatkowo, niezwykle ważną rolę odgrywają karbowane rury ochronne, czyli popularne peszle. Zapewniają one dodatkową ochronę mechaniczną i przestrzeń dla rur, by mogły swobodnie pracować pod wpływem zmian temperatury.
| Materiał | Charakterystyka i zastosowanie |
|---|---|
| Pianka polietylenowa (PE) | Lekka, elastyczna, łatwa w montażu. Dobrze izoluje termicznie, odporna na wilgoć. Stosowana powszechnie do izolacji rur grzewczych i wodnych. Dostępna w różnych grubościach. |
| Kauczuk syntetyczny (EPDM) | Wysoka elastyczność i odporność na wysokie temperatury (do 175°C), promieniowanie UV i starzenie. Doskonałe właściwości izolacyjne. Często wybierany do instalacji o wyższych wymaganiach, np. w kotłowniach czy do rur solarnych. |
Warto podkreślić, że sama otulina termiczna, choć niezbędna, może być niewystarczająca. Peszle ochronne są kluczowe, ponieważ zapewniają dodatkową ochronę mechaniczną rur przed uszkodzeniami podczas wylewania betonu oraz w trakcie eksploatacji. Co więcej, peszel tworzy przestrzeń, w której rura może swobodnie wydłużać się i kurczyć pod wpływem zmian temperatury, co jest absolutnie niezbędne do zapobiegania pękaniu wylewki. To dylatacja w mikroskali, która chroni całą konstrukcję.
Aby uniknąć typowych błędów wykonawczych, należy przestrzegać kilku najważniejszych wskazówek dotyczących prawidłowego montażu izolacji:
- Dopasuj grubość izolacji: Zawsze stosuj izolację o grubości zgodnej z projektem i Warunkami Technicznymi, uwzględniając średnicę rury i temperaturę czynnika grzewczego.
- Zapewnij ciągłość izolacji: Izolacja musi być ciągła na całej długości rury prowadzonej w wylewce, bez przerw i mostków termicznych.
- Użyj peszla ochronnego: Każdą rurę CO w wylewce należy umieścić w peszlu ochronnym, który zapewni jej swobodę ruchu i ochronę mechaniczną.
- Staranne łączenie: Miejsca łączenia izolacji (np. na kolanach czy trójnikach) powinny być szczelne i dokładnie zabezpieczone taśmą izolacyjną.
- Unikaj ściskania izolacji: Izolacja nie powinna być ściskana ani deformowana, ponieważ zmniejsza to jej właściwości izolacyjne.
Podkreślam znaczenie zapewnienia ciągłości izolacji na całej długości rury. Każda przerwa w izolacji, każdy niedokładnie zabezpieczony odcinek, staje się mostkiem termicznym, przez który ciepło ucieka w niekontrolowany sposób. To tak, jakbyśmy mieli dziurę w ciepłym swetrze mimo że większość ciała jest zakryta, przez tę dziurę ucieka najwięcej ciepła. Ciągłość izolacji jest kluczowa dla utrzymania wysokiej efektywności energetycznej.
Prawidłowe prowadzenie rur w izolacji przez ściany i stropy również wymaga uwagi. W tych miejscach izolacja musi być zachowana, a rury powinny być prowadzone w tulejach ochronnych (peszlach), które umożliwiają im swobodną pracę. Tuleje te zapobiegają również uszkodzeniom rur przez ostre krawędzie otworów w przegrodach budowlanych i zapewniają dylatację, co jest szczególnie ważne w przypadku dużych różnic temperatur między rurą a elementami konstrukcyjnymi.
Ogrzewanie podłogowe a izolacja: kluczowe różnice
W kontekście izolacji rur w wylewce często pojawia się pytanie o ogrzewanie podłogowe. Tutaj musimy zrozumieć fundamentalną różnicę. Rury zasilające grzejniki, piony CO czy inne przewody transportujące ciepło do konkretnych odbiorników, zawsze wymagają izolacji. Ich celem jest transport ciepła z minimalnymi stratami do miejsca przeznaczenia.

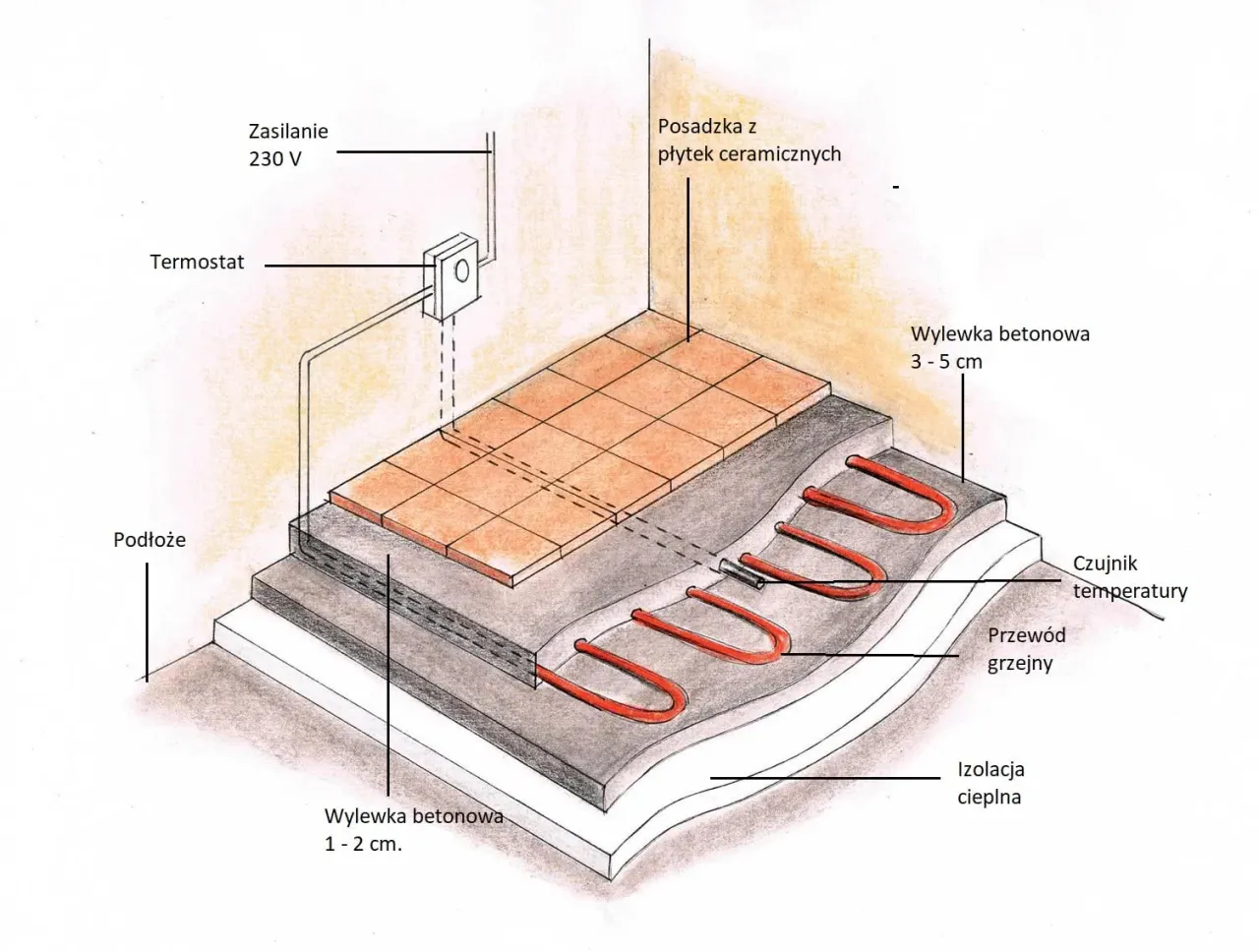

Zupełnie inaczej jest w przypadku pętli ogrzewania podłogowego. W tym systemie rury są celowo układane bezpośrednio w wylewce, a ich zadaniem jest oddawanie ciepła do wylewki, która staje się akumulatorem i emiterem ciepła. Wylewka nagrzewa się, a następnie oddaje ciepło do pomieszczenia poprzez promieniowanie i konwekcję. W tym przypadku brak izolacji rur w wylewce jest celowym i pożądanym zabiegiem, wynikającym ze specyfiki działania tego systemu. Ważne jest jednak, aby pod wylewką z ogrzewaniem podłogowym znajdowała się odpowiednia izolacja termiczna, która zapobiegnie ucieczce ciepła w dół, do stropu czy gruntu.Podsumowanie: Dlaczego izolacja rur CO to inwestycja, nie koszt?
Podsumowując, oszczędność na izolacji rur CO w wylewce jest jedynie pozorną oszczędnością. To decyzja, która prowadzi do znacznie wyższych kosztów eksploatacji i potencjalnych problemów w przyszłości. Moje doświadczenie pokazuje, że ignorowanie tego aspektu zawsze kończy się stratami.
- Wyższe rachunki za ogrzewanie: Niekontrolowane straty ciepła oznaczają, że kocioł musi pracować intensywniej, zużywając więcej energii.
- Ryzyko uszkodzenia wylewki: Rozszerzalność cieplna rur bez izolacji prowadzi do pęknięć i zniszczeń posadzki.
- Krótsza żywotność instalacji: Brak ochrony mechanicznej i chemicznej rur skraca ich żywotność i zwiększa ryzyko awarii.
- Problemy z odbiorem technicznym: Niezgodność z Warunkami Technicznymi może skutkować koniecznością kosztownych poprawek.
- Obniżony komfort cieplny: Ciepło oddawane w niekontrolowany sposób może powodować przegrzewanie niektórych obszarów i niedogrzewanie innych.
Brak izolacji rur CO, pozornie drobny błąd, negatywnie wpływa na całą instalację grzewczą, jej efektywność, trwałość i koszty użytkowania. Instalacja grzewcza to jeden spójny system, w którym każdy element ma swoje zadanie. Izolacja rur nie jest opcjonalnym dodatkiem, lecz fundamentalnym elementem, który zapewnia prawidłowe funkcjonowanie systemu, minimalizuje straty energii i chroni inwestycję na lata. Traktujmy ją jako inwestycję w komfort, bezpieczeństwo i niższe rachunki, a nie jako zbędny koszt.
