Jak regulować rotametry w podłogówce? Zyskaj komfort i oszczędności

Regulacja przepływów na rotametrach w ogrzewaniu podłogowym to nic innego jak precyzyjne dostosowanie ilości czynnika grzewczego, który przepływa przez każdą pętlę grzewczą. To kluczowy element dla zapewnienia optymalnego komfortu cieplnego w całym domu oraz znaczących oszczędności na rachunkach za ogrzewanie. W tym artykule przedstawię Wam praktyczny poradnik krok po kroku, dzięki któremu zrównoważycie swoją instalację i raz na zawsze wyeliminujecie problem nierównomiernego grzania.

Niedogrzane pokoje, przegrzana łazienka? Zrozum, skąd bierze się problem

Z pewnością wiele osób doświadczyło sytuacji, w której jedne pomieszczenia w domu są przyjemnie ciepłe, podczas gdy inne pozostają chłodne, a jeszcze inne wręcz przegrzane. Ten problem, często bagatelizowany, wynika zazwyczaj z braku prawidłowej regulacji przepływów czynnika grzewczego w pętlach ogrzewania podłogowego. Bez odpowiedniego zrównoważenia hydraulicznego, woda grzewcza naturalnie wybiera drogę najmniejszego oporu, co oznacza, że krótsze pętle otrzymują jej zdecydowanie więcej, niż potrzebują, a dłuższe pętle są niedogrzane. To prowadzi nie tylko do dyskomfortu termicznego, ale także do nieefektywnego działania całego systemu grzewczego, generując niepotrzebne straty energii.

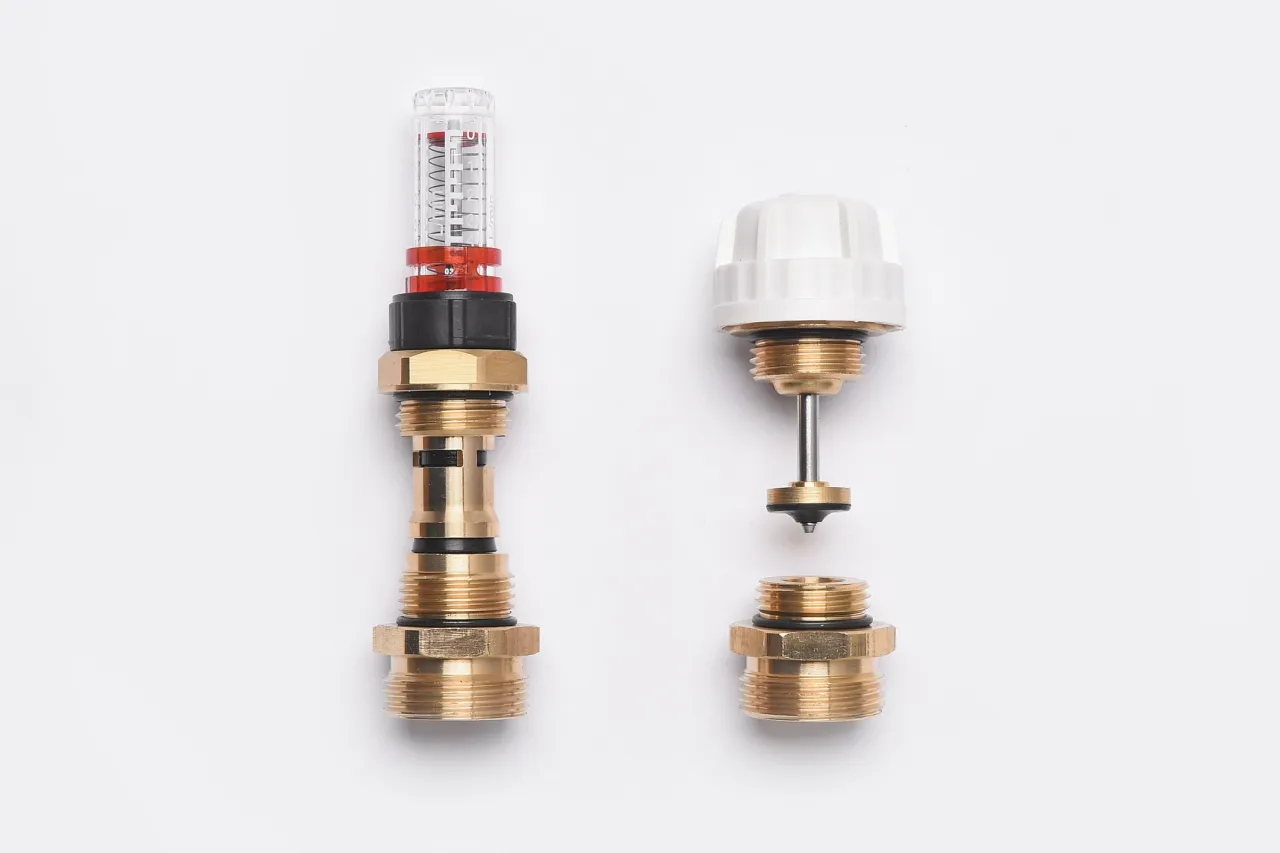

Czym jest rotametr i jaką rolę pełni w twojej instalacji podłogowej?

Rotametr, inaczej przepływomierz, to niewielkie, ale niezwykle ważne urządzenie, które znajdziecie na rozdzielaczu ogrzewania podłogowego. Jego głównym zadaniem jest wskazywanie aktualnego przepływu czynnika grzewczego w litrach na minutę (l/min) dla każdej pojedynczej pętli. Dzięki rotametrom możemy precyzyjnie monitorować, ile ciepłej wody dociera do każdej strefy grzewczej. To właśnie one są kluczem do hydraulicznego zrównoważenia instalacji, umożliwiając nam świadome sterowanie dystrybucją ciepła i zapewnienie, że każda pętla otrzymuje dokładnie tyle energii, ile potrzebuje zgodnie z projektem.

Skutki zaniedbania regulacji: wyższe rachunki i nierównomierne ciepło

Z mojego doświadczenia wiem, że zaniedbanie regulacji rotametrów ma szereg negatywnych konsekwencji, które odczuwamy zarówno w komforcie, jak i w portfelu:

• Nierównomierne ciepło: Jak już wspomniałam, to najczęstszy objaw. Jedne pomieszczenia są przegrzane, co prowadzi do duszności i marnowania energii, podczas gdy inne pozostają niedogrzane, co skutkuje uczuciem chłodu i brakiem komfortu.
• Dyskomfort termiczny: Ciągłe uczucie, że w jednym pokoju jest za gorąco, a w drugim za zimno, znacząco obniża jakość życia w domu. Trudno jest znaleźć optymalną temperaturę dla wszystkich domowników.
• Wyższe rachunki za ogrzewanie: Niezrównoważona instalacja pracuje mniej efektywnie. Pompa obiegowa musi pokonywać większe opory, a kocioł często pracuje z wyższą mocą, próbując dogrzać niedogrzane strefy, co przekłada się na zwiększone zużycie energii i, co za tym idzie, wyższe koszty ogrzewania.

Praktyczny poradnik: regulacja rotametrów krok po kroku

Krok 1: Sprawdzenie ciśnienia i odpowietrzenie układu absolutna podstawa

Zanim w ogóle pomyślicie o regulacji, musicie upewnić się, że instalacja jest w pełni sprawna. To absolutna podstawa! Sprawdźcie ciśnienie w układzie powinno mieścić się w zakresie rekomendowanym przez producenta (zazwyczaj 1,2-1,8 bara). Co ważniejsze, cała instalacja musi być dokładnie odpowietrzona. Pęcherzyki powietrza w rurach mogą blokować przepływ, fałszować odczyty rotametrów i uniemożliwiać prawidłowe zrównoważenie. Poświęćcie na to odpowiednio dużo czasu, ponieważ bez tego kroku wszelkie dalsze działania będą nieskuteczne.

Krok 2: Uruchomienie ogrzewania dlaczego regulacja "na zimno" nie ma sensu?

Kolejny kluczowy aspekt: regulację przepływów przeprowadzamy wyłącznie na w pełni działającej instalacji. Oznacza to, że pompa obiegowa musi być włączona, a czynnik grzewczy powinien osiągnąć temperaturę roboczą (np. 35-45°C, w zależności od ustawień kotła). Regulacja "na zimno", czyli przy wyłączonej pompie lub zimnej wodzie, nie ma sensu. Rotametry pokazują wtedy zerowe wartości lub wartości niereprezentatywne, a wszelkie próby ustawień będą obarczone błędem. Instalacja musi pracować w warunkach, w jakich będzie użytkowana, aby odczyty były wiarygodne.

Krok 3: Znajdź dokumentację projektową twoja mapa do idealnych ustawień

Najlepszym punktem wyjścia do precyzyjnej regulacji jest dokumentacja projektowa instalacji centralnego ogrzewania. To w niej powinny znajdować się szczegółowe informacje dotyczące długości każdej pętli grzewczej oraz, co najważniejsze, projektowane, optymalne wartości przepływów dla poszczególnych obwodów. Projektant, uwzględniając zapotrzebowanie na ciepło w każdym pomieszczeniu i opory hydrauliczne, wyliczył idealne ustawienia. Traktujcie ten dokument jak mapę, która poprowadzi Was do idealnie zrównoważonej instalacji.

Co zrobić, jeśli nie masz projektu? Metoda prób i błędów

Rozumiem, że nie każdy dysponuje kompletną dokumentacją projektową. W takiej sytuacji nie wszystko stracone! Będziecie musieli zastosować metodę prób i błędów, bazując na obserwacji i cierpliwości. Zacznijcie od ogólnych zasad, o których opowiem za chwilę, a następnie stopniowo dostosowujcie przepływy, obserwując temperaturę w poszczególnych pomieszczeniach. To proces, który wymaga czasu i kilku korekt, ale jest wykonalny. Pamiętajcie, że celem jest osiągnięcie równomiernego komfortu cieplnego w całym domu.

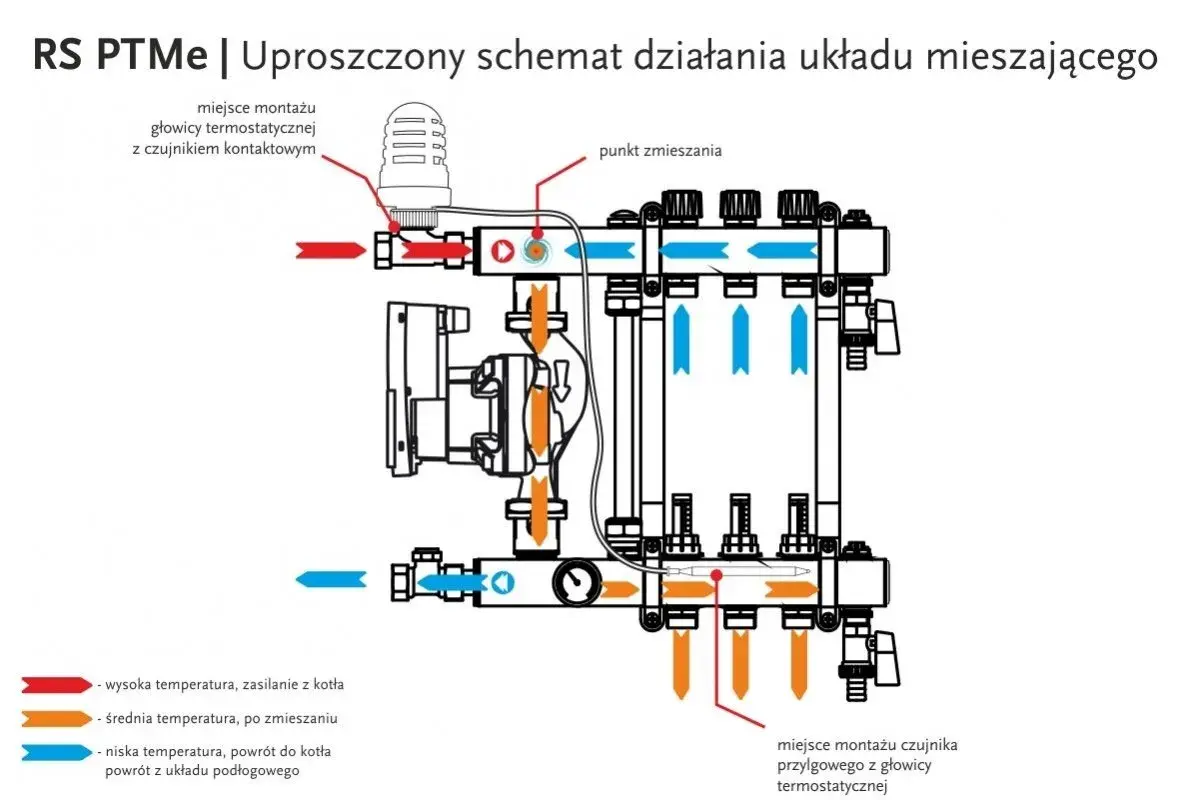

Identyfikacja elementów rozdzielacza: belka zasilająca, powrotna i rotametry

Zanim zaczniecie kręcić, upewnijcie się, że wiecie, co jest czym. Rozdzielacz składa się z dwóch głównych belek:

• Belka zasilająca: To ta, do której dopływa ciepła woda z kotła. Zazwyczaj na niej umieszczone są rotametry, które pokazują przepływ do każdej pętli.
• Belka powrotna: To ta, którą woda wraca do kotła po oddaniu ciepła. Na niej zazwyczaj znajdują się zawory regulacyjne (często z pokrętłami lub gniazdami na kluczyk), służące do dławienia przepływu. W niektórych nowszych modelach rotametry mogą być zintegrowane z zaworami regulacyjnymi, pozwalając na regulację bezpośrednio na nich.

Zidentyfikujcie te elementy, aby wiedzieć, gdzie patrzeć i gdzie regulować.

Jak odczytywać wartości na rotametrach? Zwróć uwagę na wskaźnik

Odczytywanie wartości z rotametrów jest zazwyczaj intuicyjne, ale warto zwrócić uwagę na szczegóły. W większości rotametrów przepływ wskazuje górna krawędź pływaka (małej kulki lub stożka, która unosi się w szklanej rurce). Skala zazwyczaj podana jest w litrach na minutę (l/min). Upewnijcie się, że odczytujecie wartość z poziomu oczu, aby uniknąć błędu paralaksy. Pamiętajcie, że pływak może lekko drgać, więc starajcie się odczytać średnią wartość.

Metoda bazowa: pełne otwarcie wszystkich obwodów jako punkt wyjścia

Zawsze zaczynamy od "czystej karty". Oznacza to, że przed przystąpieniem do właściwej regulacji, wszystkie zawory na pętlach grzewczych powinny być w pełni otwarte. Odkręćcie je maksymalnie, aby zapewnić swobodny przepływ wody przez wszystkie obwody. Ten krok jest kluczowy, ponieważ daje nam punkt odniesienia i pozwala zobaczyć naturalne, niezrównoważone przepływy w instalacji. Zazwyczaj zauważycie, że krótsze pętle będą miały znacznie wyższe przepływy niż dłuższe.

Kryzowanie pętli: jak i gdzie regulować przepływ (zawory na belce powrotnej vs. regulacja na rotametrze)

Pojęcie "kryzowania" oznacza nic innego jak dławienie, czyli celowe zwiększanie oporu przepływu w danej pętli. Celem jest zmniejszenie przepływu w tych pętlach, które otrzymują zbyt dużo wody, aby "zmusić" czynnik grzewczy do przepływu przez pętle o większych oporach (zazwyczaj dłuższe). Regulacji dokonuje się zazwyczaj na zaworach regulacyjnych umieszczonych na belce powrotnej rozdzielacza. Używa się do tego specjalnego kluczyka lub pokrętła. W niektórych nowszych modelach rozdzielaczy regulacja może odbywać się bezpośrednio na rotametrze, który jest zintegrowany z zaworem regulacyjnym. Niezależnie od miejsca, zasada jest ta sama: przymykając zawór, zmniejszamy przepływ, co obserwujemy na rotametrze.

Zasada "od najkrótszej do najdłuższej": technika ustawiania przepływów

To jest serce całego procesu regulacji. Pamiętajcie, że regulacja to proces iteracyjny, wymagający cierpliwości i powtórzeń. Oto jak to zrobić:

1. Zidentyfikuj najkrótsze pętle: Jeśli masz projekt, znasz długości. Jeśli nie, spróbuj ocenić, które pomieszczenia są najbliżej rozdzielacza lub które pętle są ewidentnie przegrzane.
2. Ustaw przepływy na najkrótszych pętlach: Zacznij od delikatnego przymykania zaworów na najkrótszych pętlach, obserwując jednocześnie rotametry. Dąż do wartości przepływu, która jest zgodna z projektem lub, w przypadku braku projektu, do wartości w dolnym zakresie (np. 0,5-1,0 l/min, jeśli to małe pomieszczenie).
3. Obserwuj zmiany w innych pętlach: Kiedy przymykasz jedną pętlę, przepływ w pozostałych pętlach (zwłaszcza tych dłuższych) powinien się zwiększyć. To jest właśnie ten efekt "zmuszania" wody.
4. Przejdź do kolejnych pętli: Stopniowo przechodź do kolejnych pętli, od tych krótszych do dłuższych, korygując przepływy. Zawsze dąż do tego, aby przepływy w dłuższych pętlach były wyższe niż w krótszych, aby zrekompensować większe opory.
5. Iteruj i koryguj: Po każdej serii regulacji odczekaj kilka godzin (lub nawet dzień), aby instalacja się ustabilizowała. Następnie ponownie sprawdź odczyty rotametrów i temperaturę w pomieszczeniach. Prawdopodobnie będziesz musiał wrócić do wcześniej regulowanych pętli i dokonać drobnych korekt. To normalne.
6. Dąż do równowagi: Celem jest osiągnięcie sytuacji, w której wszystkie pomieszczenia są równomiernie ogrzane, a rotametry wskazują wartości zbliżone do projektowanych lub optymalnych dla danego pomieszczenia.

Cierpliwość to cnota: ile czasu dać instalacji na ustabilizowanie się po zmianach?

To jeden z najważniejszych aspektów, o którym często się zapomina. Instalacja ogrzewania podłogowego ma dużą bezwładność cieplną. Oznacza to, że po każdej, nawet najmniejszej zmianie ustawień przepływu, potrzebuje czasu na ustabilizowanie się. Nie oczekujcie natychmiastowych efektów! Z mojego doświadczenia wynika, że po każdej korekcie należy odczekać co najmniej kilka godzin, a najlepiej nawet cały dzień, zanim ocenicie jej skutki i podejmiecie decyzję o kolejnych zmianach. Proces regulacji jest iteracyjny i może wymagać kilku podejść rozłożonych w czasie. Bądźcie cierpliwi, a efekty Was zaskoczą.

Optymalne wartości przepływu i ich znaczenie

Zależność przepływu od długości pętli klucz do zrozumienia logiki ustawień

Zrozumienie tej zależności jest fundamentalne. Dłuższe pętle ogrzewania podłogowego stawiają wodzie grzewczej większy opór hydrauliczny niż pętle krótsze. Oznacza to, że aby dostarczyć taką samą ilość ciepła do pomieszczenia ogrzewanego przez dłuższą pętlę, potrzebujemy większego przepływu czynnika grzewczego. W przeciwnym razie woda będzie "uciekać" do krótszych pętli, a długa pętla pozostanie niedogrzana. Logika ustawień polega więc na tym, aby na krótszych pętlach celowo dławić przepływ, zwiększając ich opór, co z kolei "zmusza" wodę do przepływu przez dłuższe, bardziej oporne obwody.

Typowe wartości przepływu (l/min) kiedy stosować niższe, a kiedy wyższe?

Typowe wartości przepływu dla pojedynczej pętli ogrzewania podłogowego mieszczą się zazwyczaj w zakresie 0,5-2,5 l/min. Kiedy stosować niższe, a kiedy wyższe?

• Niższe przepływy (np. 0,5-1,0 l/min): Zazwyczaj dla krótszych pętli lub pomieszczeń o mniejszym zapotrzebowaniu na ciepło (np. sypialnie, pomieszczenia z dodatkowym źródłem ciepła, takie jak kominek).
• Wyższe przepływy (np. 1,5-2,5 l/min): Dla dłuższych pętli lub pomieszczeń o większym zapotrzebowaniu na ciepło (np. salon, łazienka, pomieszczenia z dużymi oknami).

Pamiętajcie, że jest to jedynie ogólna zasada. Kluczowe są wytyczne z projektu instalacji CO, które uwzględniają specyfikę budynku, izolację, straty ciepła i średnicę rur. Jako bardzo duże uproszczenie można przyjąć ok. 0,5 l/min na każde 10 m² powierzchni, ale to tylko punkt wyjścia do dalszych korekt.

Jak dostosować przepływy do specyfiki pomieszczenia (sypialnia vs. salon)?

Regulacja przepływów to także sztuka dostosowywania systemu do Waszych indywidualnych preferencji i funkcji pomieszczeń. Na przykład, w sypialniach, gdzie często preferujemy niższą temperaturę dla komfortu snu, możemy ustawić nieco niższe przepływy. Z kolei w salonie, gdzie spędzamy dużo czasu i potrzebujemy więcej ciepła, lub w łazience, gdzie chcemy mieć przyjemnie ciepłą podłogę, przepływy powinny być odpowiednio wyższe. To właśnie dzięki rotametrom macie kontrolę nad tym, ile ciepła trafia do każdej strefy, co pozwala na stworzenie idealnego mikroklimatu w każdym zakątku domu, maksymalizując komfort użytkowników.

Najczęstsze problemy i błędy przy regulacji

Problem: rotametr nie pokazuje przepływu lub wskaźnik się zaciął

Jeśli rotametr nie pokazuje przepływu, mimo że pompa pracuje, lub jego wskaźnik jest zablokowany, może to świadczyć o kilku problemach. Najczęściej jest to zapowietrzenie instalacji pęcherzyk powietrza blokuje pływak. W takim przypadku należy ponownie dokładnie odpowietrzyć daną pętlę. Inną przyczyną mogą być zanieczyszczenia w układzie, które osadziły się w rotametrze i uniemożliwiają swobodny ruch pływaka. W takiej sytuacji konieczne może być czyszczenie rotametru, a nawet całej pętli. W skrajnych przypadkach może to być uszkodzenie samego rotametru, wymagające jego wymiany. Zawsze zaczynajcie od odpowietrzenia!

Problem: mimo regulacji pokój nadal jest zimny co jeszcze sprawdzić?

Jeśli mimo starannej regulacji jedno z pomieszczeń wciąż pozostaje niedogrzane, warto sprawdzić kilka dodatkowych rzeczy:

• Ponowne odpowietrzenie pętli: Upewnij się, że dana pętla jest w 100% odpowietrzona. Czasem powietrze potrafi się "ukryć".
• Ciśnienie w instalacji: Sprawdź, czy ciśnienie w całym układzie jest na odpowiednim poziomie. Niskie ciśnienie może ograniczać przepływ.
• Drożność pętli: Czy pętla nie jest w jakiś sposób zablokowana? Może to być zagięcie rury lub wewnętrzne zanieczyszczenia. Warto rozważyć płukanie pętli.
• Ustawienia pompy obiegowej: Czy pompa pracuje z odpowiednią mocą i na właściwym biegu? Może być zbyt słaba, aby przepchnąć wodę przez wszystkie pętle.
• Zawory termostatyczne: Upewnij się, że zawory termostatyczne (jeśli są zainstalowane) na rozdzielaczu lub w danym pomieszczeniu nie są zamknięte lub uszkodzone.
• Termostat pokojowy: Sprawdź, czy termostat w danym pomieszczeniu działa prawidłowo i nie ma zbyt niskiego ustawienia.

Błąd: zbyt mocne dławienie przepływu i jego negatywne konsekwencje

Jednym z najczęstszych błędów, jakie obserwuję, jest zbyt mocne dławienie przepływów w pętlach. Chcąc osiągnąć niskie wartości na rotametrach, niektórzy użytkownicy przymykają zawory niemal do zera. To duży błąd! Zbyt mocne dławienie przepływu tworzy nadmierny opór hydrauliczny dla pompy obiegowej, co zmusza ją do cięższej pracy, zwiększa zużycie energii elektrycznej i może skrócić jej żywotność. Ponadto, drastyczne zmniejszenie przepływu może prowadzić do zmniejszonej wydajności grzewczej całej instalacji, nawet jeśli rotametr wskazuje pożądaną wartość. Pamiętajcie, że celem jest zrównoważenie, a nie całkowite zablokowanie przepływu.

Błąd: regulacja na wyłączonej pompie obiegowej

Powtórzę to raz jeszcze, bo to niezwykle ważne: nigdy nie regulujcie rotametrów na wyłączonej pompie obiegowej! Bez aktywnego przepływu czynnika grzewczego, wskaźniki rotametrów będą pokazywać zero lub wartości przypadkowe, a wszelkie próby regulacji będą bezwartościowe. Instalacja musi pracować w normalnych warunkach, abyście mogli dokonywać sensownych ustawień.

Jak ocenić i utrzymać efekty regulacji?

Jak sprawdzić, czy regulacja przyniosła oczekiwany efekt?

Poświęciliście czas i wysiłek na regulację, więc teraz czas ocenić efekty. Oto, jak możecie to zrobić:

• Długoterminowa obserwacja temperatury: Przez kilka dni, a nawet tygodni, monitorujcie temperaturę w poszczególnych pomieszczeniach. Czy jest ona stabilna i zgodna z Waszymi oczekiwaniami?
• Równomierność grzania: Czy nie ma już przegrzanych lub niedogrzanych stref? Czy podłoga w całym domu jest przyjemnie ciepła i równomiernie oddaje ciepło?
• Komfort termiczny: Najważniejsze jest Wasze odczucie. Czy czujecie się komfortowo w każdym pomieszczeniu? Czy nie ma przeciągów ani zimnych miejsc?
• Pomiar zużycia energii (opcjonalnie): Jeśli macie możliwość monitorowania zużycia energii przez system grzewczy, sprawdźcie, czy po regulacji nie nastąpił spadek zużycia. To będzie dowód na zwiększoną efektywność.

Przeczytaj również: Jak oszukać licznik gazu i uniknąć poważnych konsekwencji prawnych

Kiedy warto dokonać ponownej korekty ustawień?

Regulacja ogrzewania podłogowego to proces dynamiczny, a nie jednorazowa czynność. Z mojego doświadczenia wynika, że warto dokonać ponownych korekt ustawień w kilku sytuacjach:

• Po zmianie pory roku: Zapotrzebowanie na ciepło jest inne zimą niż jesienią czy wiosną. Czasem drobne korekty mogą poprawić komfort.
• Po zmianie aranżacji wnętrz: Przeniesienie mebli, dodanie dywanów czy zasłon może wpłynąć na rozkład ciepła i wymagać drobnych dostosowań.
• Po odczuwalnym spadku komfortu: Jeśli nagle zauważycie, że któreś pomieszczenie jest zbyt zimne lub zbyt ciepłe, to znak, że warto ponownie przyjrzeć się rotametrom.
• Po serwisie lub konserwacji instalacji: Po spuszczeniu wody z układu, odpowietrzeniu czy innych pracach serwisowych, zawsze warto sprawdzić i ewentualnie skorygować ustawienia.

Pamiętajcie, że Wasza instalacja to żywy organizm, który wymaga uwagi i dostosowania do zmieniających się warunków. Regularne monitorowanie i drobne korekty pozwolą Wam cieszyć się optymalnym komfortem i oszczędnościami przez długie lata.
