Prawidłowe podłączenie kotła gazowego z zasobnikiem ciepłej wody użytkowej (CWU) to jeden z fundamentów efektywnego i komfortowego systemu grzewczego w każdym domu. Od tego, jak precyzyjnie i zgodnie ze sztuką zostanie wykonana ta instalacja, zależą nie tylko Państwa rachunki za ogrzewanie, ale także codzienna wygoda i bezawaryjność całego systemu. W tym artykule, jako Agnieszka Kowalska, chciałabym Państwu przedstawić kompleksowy przewodnik, który rozwieje wszelkie wątpliwości i pomoże zrozumieć każdy etap tego procesu.
Prawidłowe podłączenie kotła gazowego z zasobnikiem CWU klucz do komfortu i oszczędności
- Kluczowe elementy instalacji to kocioł jednofunkcyjny, zasobnik CWU, zawór trójdrogowy, pompy, naczynie wzbiorcze oraz filtry chroniące system.
- Zasada działania opiera się na priorytecie ciepłej wody użytkowej, sterowanym przez czujnik temperatury i zawór trójdrogowy, kierujący ciepło do zasobnika lub ogrzewania.
- Najczęstsze błędy montażowe obejmują nieprawidłowy dobór mocy kotła/pojemności zasobnika, błędne podłączenie zaworu trójdrogowego, brak filtrów oraz niewłaściwą izolację.
- Wymogi prawne w Polsce nakazują montaż przez osoby z uprawnieniami G2 i G3, a także spełnienie warunków dotyczących pomieszczenia, wentylacji i odprowadzenia spalin.
- Koszty instalacji wahają się od 1500-3000 zł za robociznę, a całkowity koszt dla domu jednorodzinnego to około 35 000 - 42 000 zł.
Prawidłowe podłączenie kotła gazowego z zasobnikiem fundament komfortu i oszczędności
Zapewnienie stałego dostępu do ciepłej wody użytkowej to podstawa komfortu w każdym domu. Kiedy mówimy o ogrzewaniu gazowym, kluczową rolę odgrywa tu synergia między kotłem gazowym jednofunkcyjnym a zewnętrznym zasobnikiem CWU. Z mojego doświadczenia wiem, że zrozumienie tej współpracy jest pierwszym krokiem do stworzenia efektywnego i bezproblemowego systemu.
Zrozumienie roli kotła jednofunkcyjnego i zasobnika CWU
Kocioł gazowy jednofunkcyjny, jak sama nazwa wskazuje, ma jedno główne zadanie: podgrzewać wodę krążącą w instalacji centralnego ogrzewania. Jednak w połączeniu z zasobnikiem CWU, staje się on również źródłem ciepła dla wody użytkowej. Zasobnik CWU to nic innego jak dobrze izolowany zbiornik, w którym podgrzana woda jest magazynowana, czekając na użycie. Dzięki temu połączeniu, kocioł może efektywnie zasilać zarówno grzejniki, jak i zapewnić ciepłą wodę do kąpieli czy zmywania, co jest kluczowe dla codziennego komfortu i optymalizacji kosztów.
Priorytet ciepłej wody jak to działa i dlaczego jest tak ważne?
Mechanizm priorytetu ciepłej wody użytkowej to serce efektywnego systemu z zasobnikiem. Działa on w ten sposób, że w momencie zapotrzebowania na ciepłą wodę (np. gdy temperatura w zasobniku spadnie poniżej ustalonego poziomu), kocioł automatycznie przestawia się na jej podgrzewanie, tymczasowo "odcinając" ogrzewanie centralne. Sterownik kotła, współpracując z czujnikiem temperatury w zasobniku i zaworem trójdrogowym, precyzyjnie zarządza tym procesem. Dzięki temu rozwiązaniu, nigdy nie zabraknie Państwu ciepłej wody, a system działa w sposób inteligentny i oszczędny, minimalizując straty energii.
Konsekwencje błędów montażowych: od wysokich rachunków po poważne awarie
Niestety, nawet najlepiej dobrane urządzenia mogą działać nieefektywnie, jeśli montaż zostanie wykonany niedbale. Błędy instalacyjne, takie jak nieprawidłowe podłączenie zaworu trójdrogowego, brak odpowiedniej izolacji czy złe umiejscowienie czujników, mogą prowadzić do szeregu problemów. Z mojego doświadczenia wiem, że skutki bywają dotkliwe: od niepotrzebnie wysokich rachunków za ogrzewanie (spowodowanych stratami ciepła lub częstym załączaniem się kotła), przez brak komfortu użytkowania (np. niedobór ciepłej wody), aż po ryzyko poważnych awarii i skrócenie żywotności drogich urządzeń. Dlatego tak ważne jest, aby powierzyć instalację specjalistom.
Kluczowe komponenty instalacji grzewczej: serce Twojego domu
Rozumienie poszczególnych elementów instalacji grzewczej jest niezwykle ważne, aby docenić ich rolę i upewnić się, że każdy z nich spełnia swoje zadanie. Poznajmy więc bliżej komponenty, które tworzą spójny i efektywny system.
Kocioł gazowy jednofunkcyjny na co zwrócić uwagę przy wyborze?
Kocioł gazowy jednofunkcyjny to bez wątpienia serce całego układu grzewczego. Jego głównym zadaniem jest produkcja ciepła, które następnie jest dystrybuowane do instalacji centralnego ogrzewania i zasobnika CWU. Przy wyborze kotła niezwykle ważne jest, aby upewnić się, że jest to model przystosowany do współpracy z zewnętrznym zasobnikiem CWU. Oznacza to, że musi posiadać odpowiednie wyjścia i wejścia do podłączenia zasobnika oraz możliwość sterowania priorytetem ciepłej wody. Zwróćmy uwagę na jego moc powinna być dopasowana do zapotrzebowania na ciepło zarówno dla CO, jak i CWU, aby uniknąć nieefektywnego "taktowania" (częstego włączania i wyłączania).
Zasobnik CWU jak dobrać idealną pojemność dla Twojej rodziny?
Zasobnik CWU to zbiornik z wężownicą, który pełni funkcję magazynu podgrzanej wody użytkowej. Wężownica, przez którą przepływa gorąca woda z kotła, efektywnie przekazuje ciepło wodzie w zbiorniku. Kluczową kwestią jest dobór odpowiedniej pojemności zasobnika. Dla 4-osobowej rodziny zazwyczaj rekomenduję zasobnik o pojemności 120-200 litrów. Taka pojemność zapewnia komfortowy dostęp do ciepłej wody nawet przy jednoczesnym korzystaniu z kilku punktów poboru, a jednocześnie minimalizuje straty ciepła i częstotliwość załączania się kotła.
Zawór trójdrogowy cichy bohater sterujący przepływem ciepła
Zawór trójdrogowy to element, który często pozostaje niedoceniony, a jest absolutnie kluczowy dla prawidłowego działania priorytetu CWU. To właśnie on, sterowany przez automatykę kotła, kieruje podgrzaną wodę z kotła albo do obiegu centralnego ogrzewania, albo do wężownicy zasobnika CWU. Działa jak rozgałęźnik, zapewniając, że ciepło trafia tam, gdzie jest w danym momencie najbardziej potrzebne. Jego prawidłowe podłączenie i działanie to gwarancja, że ciepła woda będzie zawsze dostępna, a ogrzewanie będzie działać efektywnie.
Pompy, zawory bezpieczeństwa i naczynia wzbiorcze strażnicy stabilności i bezpieczeństwa
- Pompa obiegowa: Jest odpowiedzialna za wymuszenie krążenia wody w instalacji. W systemie z zasobnikiem CWU zazwyczaj mamy jedną pompę, która obsługuje zarówno obieg centralnego ogrzewania, jak i obieg ładowania zasobnika. Jej zadaniem jest zapewnienie szybkiego i efektywnego transportu ciepła.
- Naczynie wzbiorcze (przeponowe): To niezwykle ważny element, który kompensuje zmiany objętości wody w instalacji centralnego ogrzewania, wynikające ze zmian temperatury. Chroni ono cały układ przed nadmiernym wzrostem ciśnienia, co mogłoby prowadzić do uszkodzeń.
- Zawór bezpieczeństwa: Zarówno w obiegu centralnego ogrzewania, jak i na zasobniku CWU, niezbędne są zawory bezpieczeństwa. Ich rola jest prosta, ale krytyczna: chronią instalację przed niebezpiecznym wzrostem ciśnienia, upuszczając nadmiar wody, gdy ciśnienie przekroczy bezpieczny poziom. Ważne jest, aby posiadały one odpowiedni certyfikat, np. UDT.
Niezbędne filtry (magnetyczny, siatkowy) dlaczego ich pominięcie to kosztowny błąd?
Filtry to często pomijane, a jednak niezwykle ważne elementy każdej instalacji grzewczej. Filtr siatkowy, montowany na powrocie do kotła, wyłapuje większe zanieczyszczenia mechaniczne. Filtr magnetyczny natomiast skutecznie usuwa z wody cząstki metali, które mogą pochodzić z korozji instalacji. Pominięcie filtrów to kosztowny błąd, ponieważ zanieczyszczenia te mogą uszkodzić delikatne elementy kotła, takie jak pompa obiegowa czy wymiennik ciepła, prowadząc do kosztownych napraw i skrócenia żywotności urządzenia. Zawsze doradzam moim klientom, aby nie oszczędzali na tych elementach.

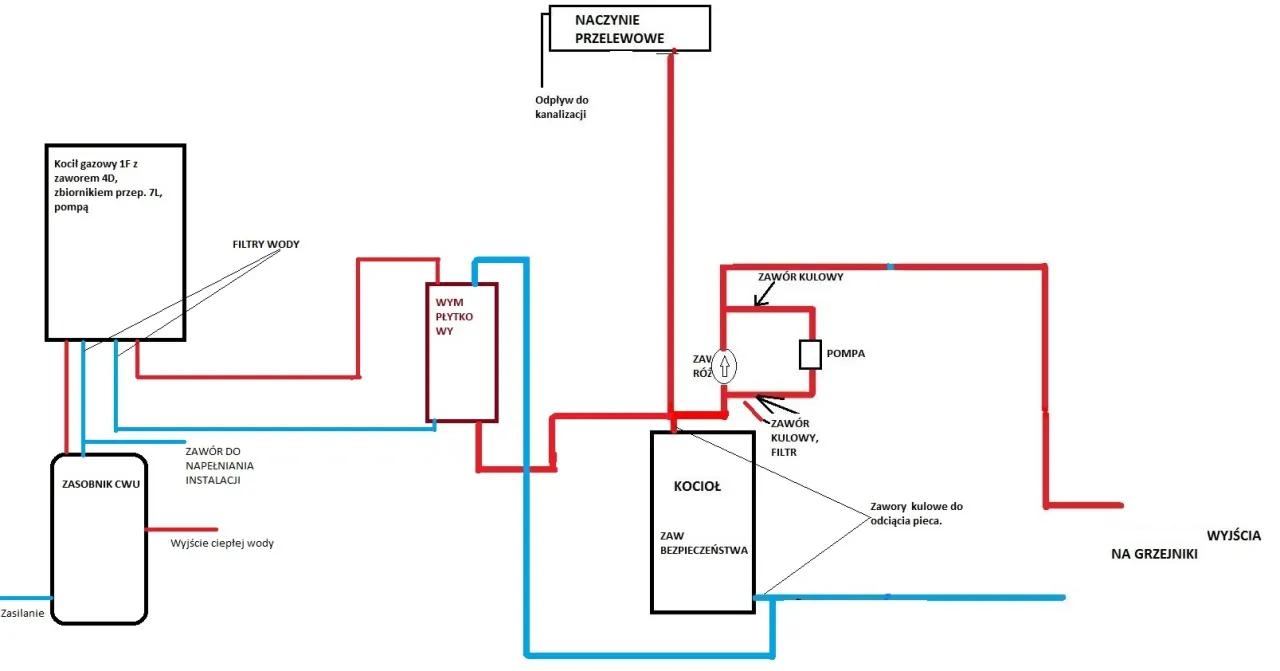

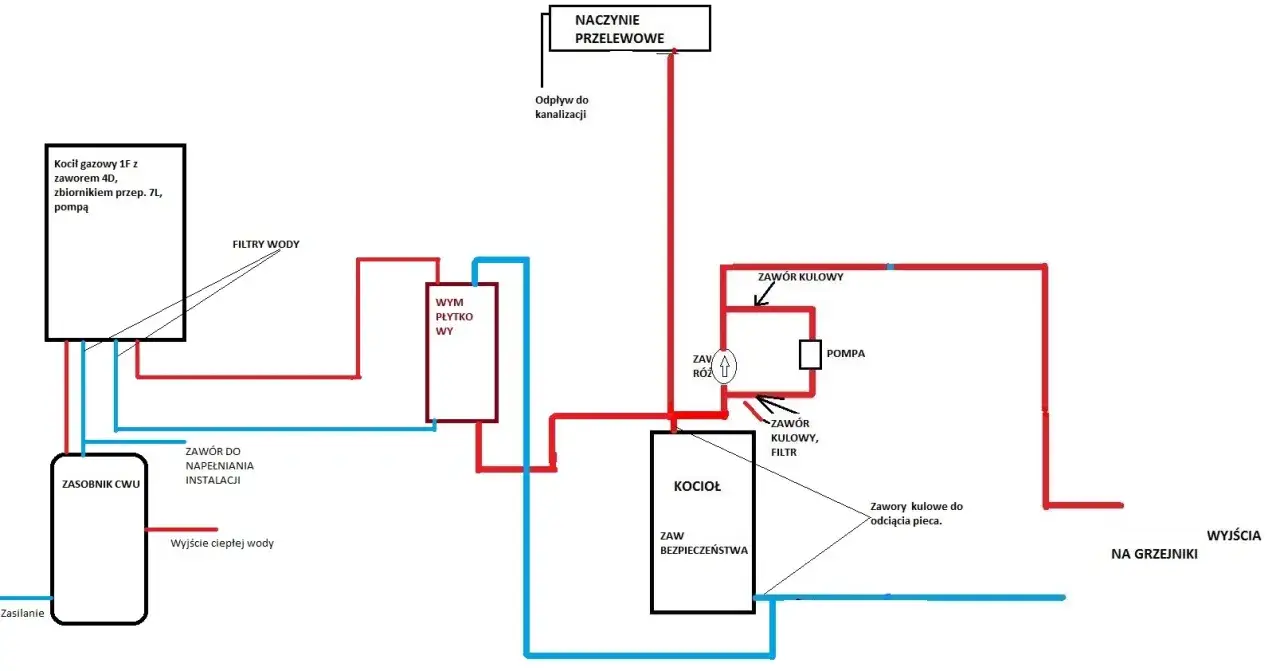

Podłączenie kotła gazowego z zasobnikiem CWU: schemat i zasada działania
Teraz, gdy znamy już wszystkie kluczowe komponenty, przyjrzyjmy się, jak one współpracują w praktyce. Zrozumienie schematu i zasady działania pozwoli Państwu lepiej kontrolować swój system grzewczy i szybciej identyfikować ewentualne problemy.
Zasada działania układu: jak kocioł "wie", kiedy grzać wodę, a kiedy kaloryfery?
Standardowy schemat podłączenia kotła gazowego jednofunkcyjnego z zasobnikiem CWU, wykorzystujący zawór trójdrogowy i jedną pompę obiegową, działa w sposób zautomatyzowany i bardzo efektywny. Oto, jak to wygląda krok po kroku:
- Spadek temperatury CWU: Sterownik kotła, na podstawie odczytu z czujnika temperatury umieszczonego w zasobniku, wykrywa, że temperatura ciepłej wody użytkowej spadła poniżej zadanego progu.
- Przełączenie na priorytet CWU: Kocioł automatycznie przełącza się w tryb priorytetu ciepłej wody użytkowej. Oznacza to, że na ten czas zapotrzebowanie na ogrzewanie centralne zostaje tymczasowo zawieszone.
- Kierowanie wody do zasobnika: Zawór trójdrogowy, sterowany przez kocioł, zmienia swoje położenie, kierując gorącą wodę z kotła bezpośrednio na wężownicę zasobnika CWU.
- Podgrzewanie wody w zasobniku: Pompa obiegowa tłoczy gorącą wodę przez wężownicę zasobnika. Proces ten trwa aż do momentu, gdy woda w zasobniku osiągnie zadaną temperaturę, co jest monitorowane przez czujnik.
- Powrót do ogrzewania CO: Po podgrzaniu wody w zasobniku do żądanej temperatury, zawór trójdrogowy ponownie zmienia swoje położenie, kierując wodę z kotła z powrotem do obiegu centralnego ogrzewania (jeśli jest takie zapotrzebowanie ze strony termostatów pokojowych).
Ten mechanizm zapewnia, że zawsze mają Państwo dostęp do ciepłej wody, a ogrzewanie centralne jest realizowane w pozostałym czasie, co jest optymalnym rozwiązaniem pod kątem komfortu i efektywności energetycznej.
Umiejscowienie czujnika temperatury CWU detal, który decyduje o efektywności
Prawidłowe umiejscowienie czujnika temperatury CWU w zasobniku to z pozoru drobny detal, który ma jednak ogromne znaczenie dla efektywności całego systemu. Czujnik powinien być umieszczony w odpowiednim miejscu w zasobniku, zazwyczaj w dolnej lub środkowej części, aby precyzyjnie mierzyć temperaturę wody. Niewłaściwe umiejscowienie może prowadzić do błędnych odczytów, co z kolei skutkuje albo zbyt częstym, niepotrzebnym załączaniem się kotła, albo niedogrzaniem wody i brakiem komfortu. Zawsze upewniam się, że czujnik jest zamontowany zgodnie z zaleceniami producenta zasobnika i kotła.
Unikaj tych błędów: praktyczne wskazówki montażowe
Przez lata pracy w branży instalacyjnej widziałam wiele błędów, które można było łatwo uniknąć. Chciałabym podzielić się z Państwem najważniejszymi z nich, aby pomóc Państwu uniknąć kosztownych pomyłek i zapewnić długie, bezproblemowe działanie instalacji.
Błąd #1: Nieprawidłowy dobór mocy kotła i pojemności zasobnika
To jeden z najczęstszych i najbardziej kosztownych błędów. Zbyt duża moc kotła w stosunku do zapotrzebowania na ciepło w domu prowadzi do jego "taktowania", czyli częstego włączania i wyłączania. To z kolei skraca żywotność urządzenia, zwiększa zużycie gazu i generuje niepotrzebne obciążenie. Podobnie, zbyt mały zasobnik CWU oznacza brak komfortu i częste niedobory ciepłej wody, natomiast zbyt duży niepotrzebne straty ciepła i wyższe rachunki. Kluczem jest precyzyjne obliczenie zapotrzebowania i dobranie urządzeń "na miarę".
Błąd #2: Pomyłki w podłączeniu zaworu trójdrogowego i siłownika
Zawór trójdrogowy to mózg systemu priorytetu CWU. Błędne podłączenie tego zaworu lub jego siłownika (elementu, który nim steruje) sprawi, że priorytet ciepłej wody po prostu nie będzie działał prawidłowo. Może to skutkować ciągłym grzaniem zasobnika, nawet gdy nie ma takiej potrzeby, lub co gorsza, brakiem możliwości podgrzania wody, gdy jest ona potrzebna. To błąd, który wymaga natychmiastowej korekty.
Błąd #3: Złe umiejscowienie lub brak kluczowych zaworów i filtrów
Brak filtrów (siatkowego i magnetycznego) lub ich niewłaściwe zamontowanie to prosta droga do awarii. Zanieczyszczenia z instalacji, takie jak rdza czy osady, szybko dostaną się do kotła, uszkadzając pompę, wymiennik ciepła czy inne wrażliwe komponenty. Podobnie, brak zaworów odcinających przed kotłem i zasobnikiem utrudnia serwisowanie i konserwację. Zawsze nalegam na montaż wszystkich niezbędnych filtrów i zaworów, aby chronić inwestycję i ułatwić przyszłe prace.
Błąd #4: Brak odpowiedniej izolacji termicznej rur i zasobnika
Ciepło ucieka wszędzie tam, gdzie nie ma odpowiedniej izolacji. Niezabezpieczone rury z gorącą wodą, zwłaszcza te prowadzące do i z zasobnika, a także sam zasobnik, który nie jest dobrze izolowany, generują znaczne straty ciepła. To oznacza, że kocioł musi pracować dłużej i częściej, aby utrzymać zadaną temperaturę, co bezpośrednio przekłada się na wyższe koszty eksploatacji. Dobra izolacja to inwestycja, która szybko się zwraca.
Błąd #5: Niewłaściwe podłączenie odprowadzenia spalin i kondensatu
Ten błąd to nie tylko kwestia efektywności, ale przede wszystkim bezpieczeństwa. Niezgodność systemu kominowego z wymaganiami kotła (szczególnie kondensacyjnego, który wymaga specjalnych, kwasoodpornych systemów kominowych) może prowadzić do nieprawidłowego odprowadzania spalin, a nawet do cofania się tlenku węgla. W przypadku kotłów kondensacyjnych, konieczne jest również prawidłowe odprowadzenie kwaśnego kondensatu do kanalizacji. Zaniedbanie tego może prowadzić do uszkodzeń konstrukcji budynku i jest zagrożeniem dla zdrowia.
Błąd #6: Zaniedbanie prawidłowego montażu naczynia wzbiorczego
Naczynie wzbiorcze to element, który chroni całą instalację przed nadmiernym wzrostem ciśnienia, wynikającym ze zmian objętości wody pod wpływem temperatury. Jego brak lub nieprawidłowy montaż (np. bez zaworu odcinającego i spustowego) może prowadzić do uszkodzenia instalacji, a nawet do jej rozerwania. Pamiętajmy, że ciśnienie w układzie grzewczym musi być stabilne i kontrolowane, a naczynie wzbiorcze odgrywa w tym kluczową rolę.
Wymogi prawne i bezpieczeństwo instalacji gazowej w Polsce
Instalacje gazowe to systemy, które wymagają szczególnej uwagi i przestrzegania rygorystycznych przepisów. W Polsce obowiązują konkretne wymogi prawne, których celem jest zapewnienie maksymalnego bezpieczeństwa użytkowników. Jako Agnieszka Kowalska, zawsze podkreślam, że ignorowanie tych zasad jest niedopuszczalne.
Kto może legalnie podłączyć kocioł gazowy? Rola uprawnień G2 i G3
To absolutna podstawa: montaż kotła gazowego musi być wykonany przez osobę posiadającą odpowiednie uprawnienia. W Polsce są to uprawnienia gazowe (grupa 3 - G3) oraz cieplne (grupa 2 - G2). Uprawnienia G3 dotyczą eksploatacji urządzeń, instalacji i sieci gazowych, natomiast G2 to uprawnienia do eksploatacji urządzeń wytwarzających, przetwarzających, przesyłających i zużywających ciepło. Brak takich kwalifikacji u instalatora to nie tylko ryzyko nieprawidłowego montażu, ale także utrata gwarancji producenta i potencjalne problemy z ubezpieczycielem w razie awarii. Zawsze proście o okazanie aktualnych uprawnień!
Kotłownia czy łazienka? Wymagania dotyczące pomieszczenia i wentylacji
Miejsce montażu kotła gazowego jest ściśle określone przepisami. Oto najważniejsze zasady:
- Dla kotłów o mocy do 30 kW z zamkniętą komorą spalania: Mogą być montowane w pomieszczeniach nieprzeznaczonych na stały pobyt ludzi, takich jak łazienka czy kuchnia, pod warunkiem, że ich kubatura wynosi minimum 6,5 m³.
- Dla kotłów z otwartą komorą spalania lub o mocy powyżej 30 kW: Wymagane jest wydzielone pomieszczenie techniczne, czyli kotłownia. Musi ona mieć wysokość minimum 2,2 m.
- Konieczność posiadania sprawnej wentylacji: Niezależnie od typu kotła i miejsca montażu, pomieszczenie musi posiadać sprawną wentylację. Obejmuje to wentylację nawiewną (otwór o powierzchni min. 200 cm² dla kotłów do 30 kW) oraz wywiewną. Prawidłowa wentylacja jest kluczowa dla bezpieczeństwa, zapobiegając gromadzeniu się spalin i zapewniając dopływ powietrza niezbędnego do spalania.
Odprowadzenie spalin i kondensatu kluczowe zasady bezpieczeństwa
Ponownie podkreślę, że prawidłowe podłączenie do komina oraz zapewnienie odprowadzenia skroplin to kwestie fundamentalne. System kominowy musi być zgodny z wymaganiami producenta kotła, zwłaszcza w przypadku kotłów kondensacyjnych, które wymagają kominów odpornych na działanie kwaśnego kondensatu. Sam kondensat, ze względu na swój kwaśny odczyn, musi być odprowadzony do kanalizacji w sposób bezpieczny i zgodny z przepisami. Niewłaściwe odprowadzenie spalin to bezpośrednie zagrożenie zatruciem tlenkiem węgla, a błędy w odprowadzaniu kondensatu mogą prowadzić do uszkodzeń instalacji i konstrukcji budynku.
Pierwsze uruchomienie przez autoryzowany serwis dlaczego to warunek gwarancji?
Po zakończeniu montażu, niezwykle ważnym etapem jest pierwsze uruchomienie kotła. Musi być ono przeprowadzone przez Autoryzowanego Serwisanta danej marki. Jest to nie tylko warunek zachowania gwarancji producenta, ale przede wszystkim gwarancja, że instalacja została prawidłowo sprawdzona, wyregulowana i działa w optymalny sposób. Serwisant dokonuje niezbędnych pomiarów, reguluje parametry spalania i upewnia się, że wszystkie systemy bezpieczeństwa działają poprawnie. To jest moment, w którym instalacja zostaje "zalegalizowana" i przygotowana do długoletniej, bezawaryjnej pracy.
Ile kosztuje instalacja kotła gazowego z zasobnikiem CWU?
Koszty to zawsze jedno z pierwszych pytań, które zadają mi klienci. Chociaż trudno podać jedną, uniwersalną kwotę, mogę przedstawić orientacyjne widełki, które pomogą Państwu zaplanować budżet na instalację kotła gazowego z zasobnikiem CWU.
Ile kosztuje robocizna? Przegląd stawek instalatorskich w Polsce
Koszt samej robocizny za montaż kotła gazowego jednofunkcyjnego z zasobnikiem CWU w Polsce zazwyczaj waha się w przedziale od 1500 do 3000 zł. Należy jednak pamiętać, że stawki te mogą się różnić w zależności od regionu kraju (większe miasta zazwyczaj mają wyższe ceny), renomy instalatora oraz złożoności konkretnej instalacji. Jeśli instalacja wymaga dodatkowych prac, np. przeróbek istniejących rur czy adaptacji pomieszczenia, koszt robocizny może być wyższy. Zawsze warto poprosić o szczegółowy kosztorys od kilku wykonawców.
Orientacyjny kosztorys kompletnej instalacji dla domu jednorodzinnego
Jeśli mówimy o całkowitym koszcie kompletnej instalacji centralnego ogrzewania z kotłem gazowym dla domu jednorodzinnego o powierzchni około 100 m², musimy uwzględnić nie tylko kocioł i zasobnik, ale także grzejniki, orurowanie, armaturę, system kominowy, materiały instalacyjne oraz robociznę. Z mojego doświadczenia wynika, że całkowity koszt takiej inwestycji waha się zazwyczaj w przedziale 35 000 - 42 000 zł. Jest to kwota orientacyjna i może ulec zmianie w zależności od wybranych urządzeń (np. kocioł kondensacyjny jest droższy, ale bardziej ekonomiczny w eksploatacji), jakości materiałów i specyfiki budynku.
