Prawidłowy spadek rury kanalizacyjnej fi 110 mm klucz do bezawaryjnej instalacji
- Zalecany spadek dla rury fi 110 mm wynosi od 1,5% do 2%, czyli 1,5 do 2 cm na każdy metr długości.
- Minimalny spadek, zgodny z normą PN-EN 12056-2, to 1,5%, jednak w praktyce często stosuje się 2-3% dla bezpieczeństwa.
- Spadek powyżej 15% jest zbyt duży i prowadzi do osadzania się zanieczyszczeń stałych.
- Prawidłowy spadek zapewnia efekt samooczyszczania rur, gdzie woda porywa ze sobą nieczystości stałe.
- Zbyt mały spadek spowalnia przepływ i powoduje zatory, natomiast zbyt duży oddziela frakcje płynne od stałych.
- Kluczową normą regulującą te kwestie jest PN-EN 12056.
Czym jest spadek i dlaczego nie można go ignorować?
Spadek rury kanalizacyjnej to nic innego jak różnica wysokości między jej początkiem a końcem na danym odcinku. Jest to absolutnie niezbędne do zapewnienia grawitacyjnego przepływu ścieków. Bez odpowiedniego nachylenia ciecz nie będzie w stanie swobodnie przemieszczać się w rurach, co jest podstawą działania całej instalacji. Ignorowanie tej zasady to prosta droga do poważnych problemów z drożnością, gromadzeniem się osadów, a w konsekwencji z nieprzyjemnymi zapachami i ogólną higieną w budynku. Z mojego doświadczenia wynika, że to właśnie błędy w spadku są jedną z najczęstszych przyczyn awarii.
Klucz do sukcesu: zjawisko samooczyszczania rur kanalizacyjnych
Prawidłowy spadek rury kanalizacyjnej jest fundamentem dla zjawiska, które nazywamy samooczyszczaniem. Chodzi o to, aby ścieki płynęły z odpowiednią prędkością optymalnie około 0,7 metra na sekundę. Przy takiej prędkości woda ma wystarczającą siłę, by porywać ze sobą wszelkie zanieczyszczenia stałe, zapobiegając ich osadzaniu się na dnie rury. Jeśli spadek jest zbyt mały, przepływ zwalnia, a cząstki stałe zaczynają osiadać, tworząc zatory. Co ciekawe, zbyt duży spadek również jest problemem! Wtedy woda spływa tak szybko, że oddziela się od frakcji stałych, pozostawiając je w rurze, co paradoksalnie także prowadzi do gromadzenia się osadów i zatorów.
Norma PN-EN 12056 Twoja prawna i techniczna podstawa
W Polsce i Europie kluczowym dokumentem, który reguluje wymagania dotyczące spadków rur kanalizacyjnych wewnątrz budynków, jest norma PN-EN 12056 "Systemy kanalizacji grawitacyjnej wewnątrz budynków". To właśnie ona stanowi prawną i techniczną podstawę dla projektantów i wykonawców instalacji. Odwoływanie się do niej i przestrzeganie jej zapisów gwarantuje, że instalacja będzie wykonana prawidłowo, bezpiecznie i zgodnie z najlepszymi praktykami inżynierskimi. Zawsze powtarzam moim klientom, że znajomość i stosowanie norm to nie tylko obowiązek, ale przede wszystkim inwestycja w spokój ducha.
Jaki spadek rury kanalizacyjnej fi 110 jest idealny?
Złoty standard: zalecany spadek w procentach i centymetrach na metr
Dla rury kanalizacyjnej o średnicy 110 mm, powszechnie zalecany i uważany za "złoty standard" spadek wynosi od 1,5% do 2%. Co to oznacza w praktyce? To proste: na każdy metr długości rury powinna przypadać różnica wysokości od 1,5 do 2 centymetrów. Ten zakres zapewnia optymalną prędkość przepływu ścieków, która jest wystarczająca do efektywnego samooczyszczania rur, jednocześnie minimalizując ryzyko oddzielania się frakcji stałych od płynnych. Właśnie w tym przedziale instalacja pracuje najwydajniej i jest najbardziej odporna na zatory.
Absolutne minimum, którego nie możesz przekroczyć
Zgodnie z normą PN-EN 12056-2, minimalny dopuszczalny spadek dla podejść kanalizacyjnych (czyli przewodów bez wentylacji) wynosi 1,5%. Jest to absolutne minimum, poniżej którego nie powinno się schodzić, jeśli chcemy, aby instalacja działała poprawnie. Jednak w praktyce, wielu doświadczonych hydraulików, w tym ja, często rekomenduje i stosuje nieco większy, bezpieczny minimalny spadek dla rur fi 110 mm, oscylujący w granicach 2-3%. Daje to pewien margines bezpieczeństwa i dodatkowo wspiera proces samooczyszczania. Zejście poniżej 1,5% to niemal gwarancja problemów w przyszłości.
Czy spadek może być za duży? Poznaj górną granicę i jej konsekwencje
Tak, spadek może być za duży i jest to błąd, który często bywa niedoceniany. Przyjmuje się, że spadek powyżej 15% jest już zbyt duży dla rur kanalizacyjnych. Co się wtedy dzieje? Woda spływa z tak dużą prędkością, że nie jest w stanie porywać ze sobą zanieczyszczeń stałych. Frakcje płynne oddzielają się od stałych, a te drugie osadzają się na dnie rury. Paradoksalnie, zamiast lepszego przepływu, otrzymujemy miejsca, gdzie zanieczyszczenia gromadzą się i tworzą zatory, co w efekcie prowadzi do podobnych problemów jak przy zbyt małym spadku.
Najczęstsze błędy w montażu kanalizacji i jak ich unikać
Zbyt mały spadek: prosta droga do zatorów i problemów
Zbyt mały spadek to najczęstszy grzech w instalacjach kanalizacyjnych. Odpowiadając na często zadawane pytanie: "czy 1 cm na metrze wystarczy?", muszę stanowczo powiedzieć nie, to zdecydowanie za mało! Taki spadek (1%) jest poniżej minimalnych norm i niemal na pewno doprowadzi do problemów. Konsekwencje są niestety bardzo uciążliwe:
- Spowolniony przepływ ścieków: Woda nie ma wystarczającej siły, by skutecznie przemieszczać zanieczyszczenia.
- Osadzanie się zanieczyszczeń: Frakcje stałe, takie jak resztki jedzenia, włosy czy tłuszcz, osiadają na dnie rury, tworząc warstwy osadu.
- Częste zatory: Nagromadzone osady szybko prowadzą do całkowitego lub częściowego zablokowania przepływu.
- Nieprzyjemne zapachy: Zastój ścieków i procesy gnilne w rurach są przyczyną wydobywających się z instalacji odrzucających woni.
- Konieczność częstego udrażniania: Wymusza to regularne interwencje, co generuje koszty i jest bardzo niewygodne.
Zbyt duży spadek: pułapka, o której wielu zapomina
Jak już wspomniałam, zbyt duży spadek to błąd, o którym często się zapomina, skupiając się wyłącznie na tym, by rura "jakoś spływała". Niestety, nadmierne nachylenie, zwłaszcza powyżej 15%, prowadzi do mechanizmu oddzielania się frakcji płynnych od stałych. Woda, pędząc zbyt szybko, nie zabiera ze sobą cięższych zanieczyszczeń, które osadzają się na dnie rury. Z czasem tworzą one twarde osady, które skutecznie zmniejszają światło rury, a w końcu prowadzą do zatorów. To pułapka, która może być równie problematyczna jak zbyt mały spadek, a jej diagnoza bywa trudniejsza.
Nierównomierny spadek (fale i przeciwspadki) cichy wróg instalacji
Nawet jeśli ogólny spadek rury wydaje się prawidłowy, problemem mogą być lokalne nierówności, czyli tak zwane "fale" lub "przeciwspadki". Są to miejsca, gdzie rura na krótkim odcinku ma zbyt małe nachylenie, a nawet delikatnie wznosi się pod prąd. Te pozornie drobne niedoskonałości są cichym wrogiem instalacji. W takich zagłębieniach ścieki zwalniają, tworzą się zastoiska, a zanieczyszczenia mają idealne warunki do osadzania się. Z czasem te miejsca stają się punktami zapalnymi, gdzie najczęściej dochodzi do zatorów, nawet jeśli reszta instalacji jest wykonana poprawnie. Dlatego tak ważne jest, aby spadek był równomierny na całej długości rury.
Obliczanie i wyznaczanie spadku rury kanalizacyjnej w praktyce
Prosty wzór, który musisz znać: jak przeliczać procenty na centymetry?
Przeliczanie procentowego spadku na centymetry na metr jest bardzo proste. Wystarczy zapamiętać ten wzór:
Spadek w cm na metr = Spadek w % / 100 * 100 cm
Albo jeszcze prościej:
Spadek w cm na metr = Spadek w %
Czyli 2% spadku to 2 cm na każdy metr długości rury. Jeśli masz dłuższy odcinek, musisz pomnożyć tę wartość przez jego długość. Na przykład, jeśli chcesz uzyskać spadek 2% na odcinku 5 metrów, obliczenia wyglądają następująco:
5 metrów * 0,02 (czyli 2%) = 0,1 metra, co daje 10 centymetrów różnicy wysokości między początkiem a końcem tego odcinka. To naprawdę nie jest skomplikowane!

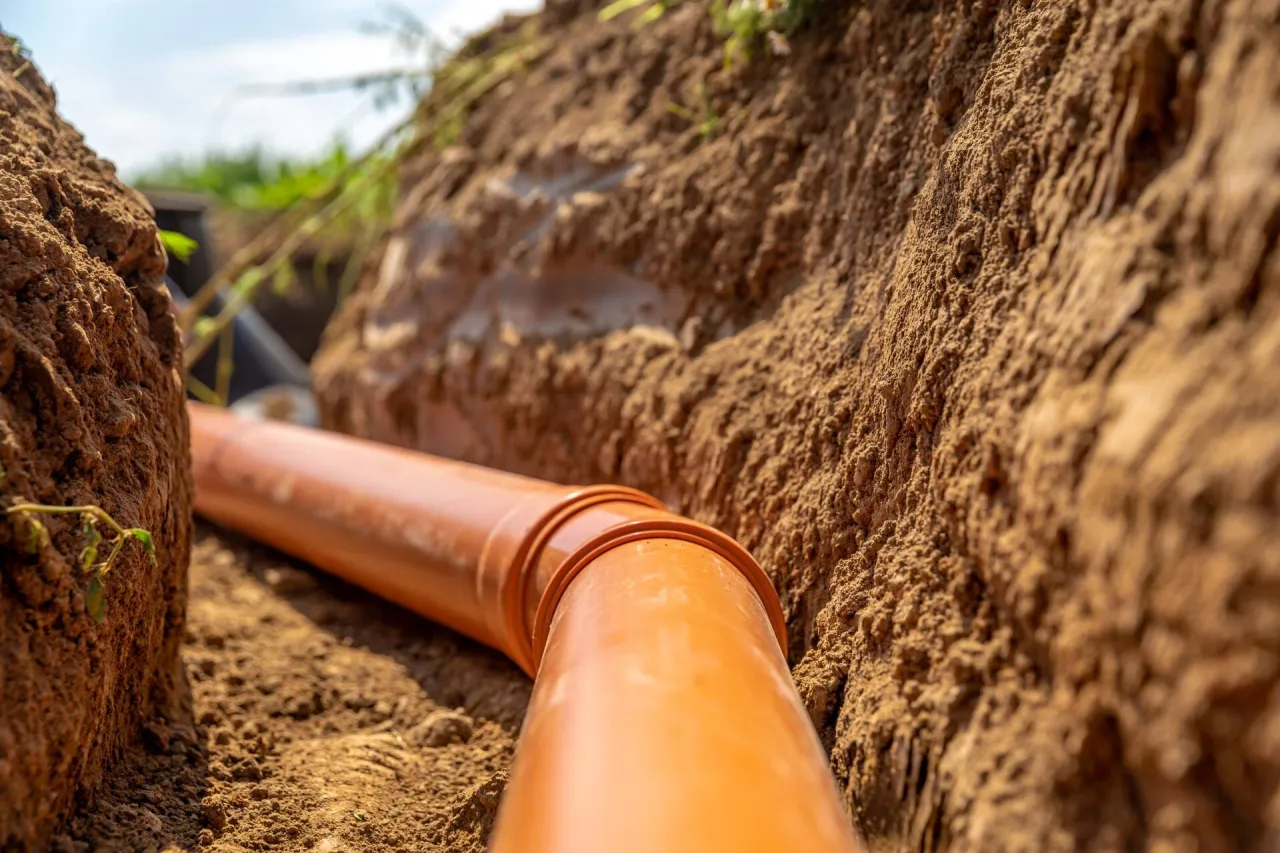

Krok po kroku: wyznaczanie spadku przy użyciu poziomicy
Wyznaczenie spadku rury kanalizacyjnej przy użyciu poziomicy to podstawowa umiejętność. Oto jak to zrobić, na przykładzie poziomicy 1-metrowej i pożądanego spadku 2%:
- Przygotuj poziomicę: Upewnij się, że Twoja poziomica jest sprawna i ma długość co najmniej 1 metra (dłuższa jest lepsza).
- Ustal punkt odniesienia: Połóż poziomicę na rurze lub podłożu, gdzie ma być rura, i sprawdź, czy jest idealnie wypoziomowana (pęcherzyk powietrza w środku).
- Wyznacz wymaganą różnicę: Dla spadku 2% na 1 metrze, potrzebujesz różnicy 2 cm.
- Podnieś jeden koniec poziomicy: Delikatnie podnieś jeden koniec poziomicy o 2 cm (możesz użyć podkładki, klocka lub miarki).
- Ustaw rurę: Teraz, gdy pęcherzyk powietrza w poziomicy znajduje się w środku, a jeden jej koniec jest podniesiony o 2 cm, masz idealne nachylenie 2% na długości 1 metra. Ustaw rurę tak, aby była równoległa do tak ustawionej poziomicy.
- Powtarzaj pomiar: Przesuwaj poziomicę wzdłuż rury, kontrolując spadek na każdym metrze. Pamiętaj, aby spadek był równomierny i nie tworzyły się "fale".
Nowoczesne narzędzia: czy warto inwestować w poziomicę laserową?
W dobie nowoczesnych technologii, poziomice laserowe stają się coraz popularniejsze, zwłaszcza przy dłuższych odcinkach instalacji. Czy warto w nie inwestować? Moim zdaniem, zdecydowanie tak, jeśli planujesz większy remont lub budowę. Poziomica laserowa oferuje znacznie większą precyzję i łatwość użycia w porównaniu do tradycyjnej poziomicy. Pozwala na wyznaczenie idealnej linii spadku na całej długości rury za jednym razem, eliminując ryzyko błędów kumulujących się przy wielokrotnym przykładaniu zwykłej poziomicy. Jest to szczególnie przydatne, gdy pracujesz samemu. Dla profesjonalistów i osób, które cenią sobie szybkość i dokładność, inwestycja w takie narzędzie szybko się zwraca.
Spadek rury fi 110 specyfika w różnych zastosowaniach
Podłączenie toalety jakie są specyficzne wymagania?
Rura fi 110 mm jest standardową średnicą do podłączenia toalety, a prawidłowy spadek jest tu absolutnie krytyczny. Ze względu na charakter usuwanych nieczystości, precyzyjny spadek (wspomniane 1,5-2%) jest niezbędny do efektywnego i higienicznego działania. Zbyt mały spadek niemal natychmiast doprowadzi do problemów z zaleganiem fekaliów i papieru toaletowego, co jest nie tylko niehigieniczne, ale i bardzo nieprzyjemne. W przypadku podłączenia toalety nie ma miejsca na kompromisy spadek musi być idealny, aby zapewnić skuteczne i jednorazowe spłukiwanie.
Odpływ główny do szamba lub sieci miejskiej o czym pamiętać?
Gdy mówimy o głównym odpływie, który prowadzi do szamba lub do sieci miejskiej, zasady dotyczące spadku dla rury fi 110 mm pozostają dokładnie takie same: zalecane 1,5-2%. Pamiętaj, że na dłuższych odcinkach, które często występują w przypadku głównych odpływów, utrzymanie stałego i prawidłowego spadku jest jeszcze ważniejsze. Każde, nawet niewielkie, odchylenie od normy na długim dystansie może kumulować się i prowadzić do poważnych problemów z drożnością. Regularne punkty rewizyjne są tu również kluczowe, aby w razie potrzeby móc skontrolować i udrożnić instalację.
Przeczytaj również: Dofinansowanie na koparkę 2025 - warunki uzyskania dofinansowania
Różnice w spadku dla rur o innych średnicach (np. fi 50, fi 75)
Warto pamiętać, że choć dla rury fi 110 mm zalecamy 1,5-2% spadku, to dla rur o mniejszych średnicach, takich jak fi 50 mm czy fi 75 mm, często wymagany jest większy spadek procentowy. Dzieje się tak, ponieważ mniejsze rury potrzebują większej prędkości przepływu, aby osiągnąć efekt samooczyszczania. Zazwyczaj dla fi 50 mm i fi 75 mm stosuje się spadki rzędu 2-3%, a czasem nawet więcej, w zależności od specyfiki instalacji i długości odcinka. To ogólna zasada, którą należy mieć na uwadze, planując całą instalację kanalizacyjną w budynku.
