Zbrojenie ław fundamentowych: Ile stali potrzeba i jak obliczyć?

Planując budowę domu, jednym z kluczowych etapów jest odpowiednie przygotowanie fundamentów. Szacowanie ilości stali zbrojeniowej potrzebnej do ław fundamentowych jest niezwykle ważne nie tylko dla precyzyjnego zaplanowania budżetu, ale także dla zapewnienia trwałości i bezpieczeństwa całej konstrukcji. Chociaż ostateczne i wiążące dane zawsze znajdziesz w projekcie budowlanym, wstępne kalkulacje pomogą Ci uniknąć niespodzianek i lepiej zarządzać procesem budowy.

Rola zbrojenia w ławach fundamentowych: co tak naprawdę robią te pręty?

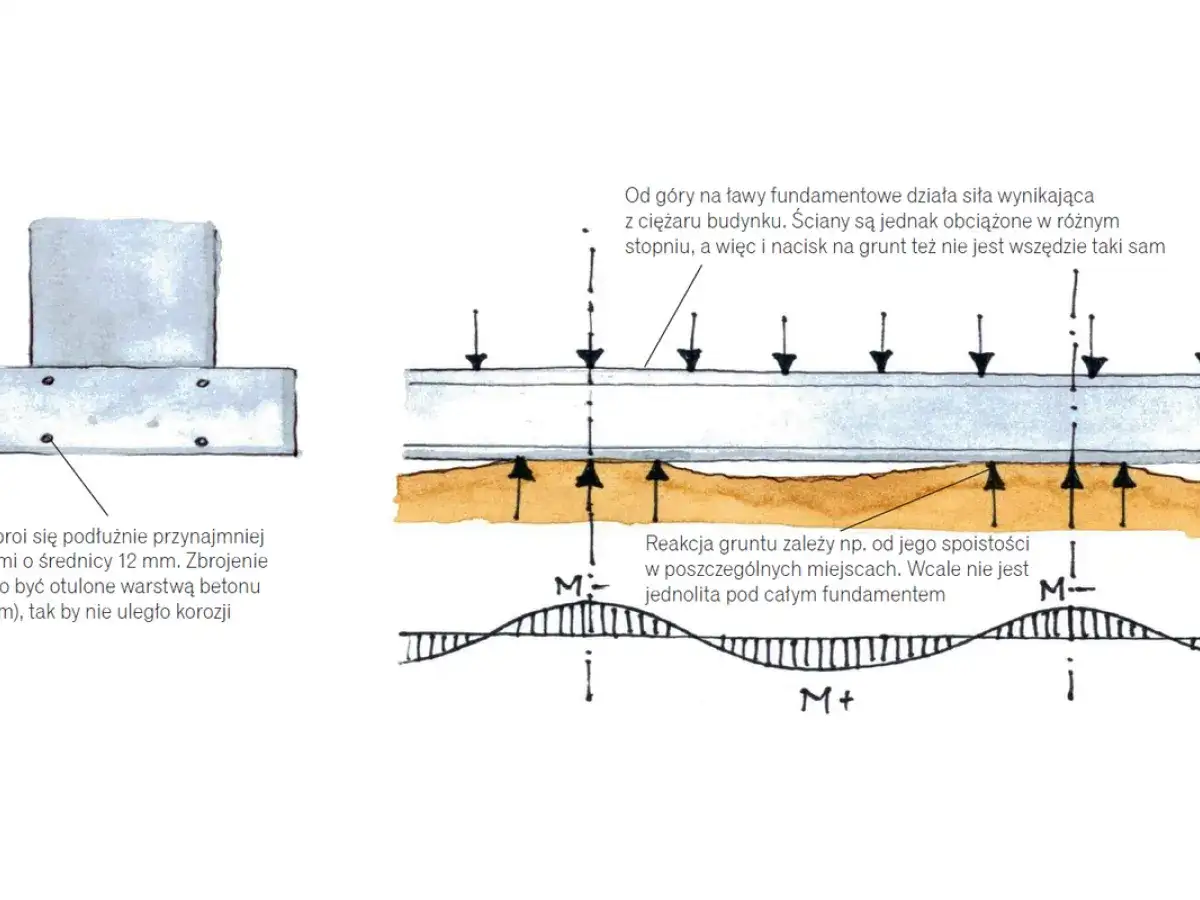

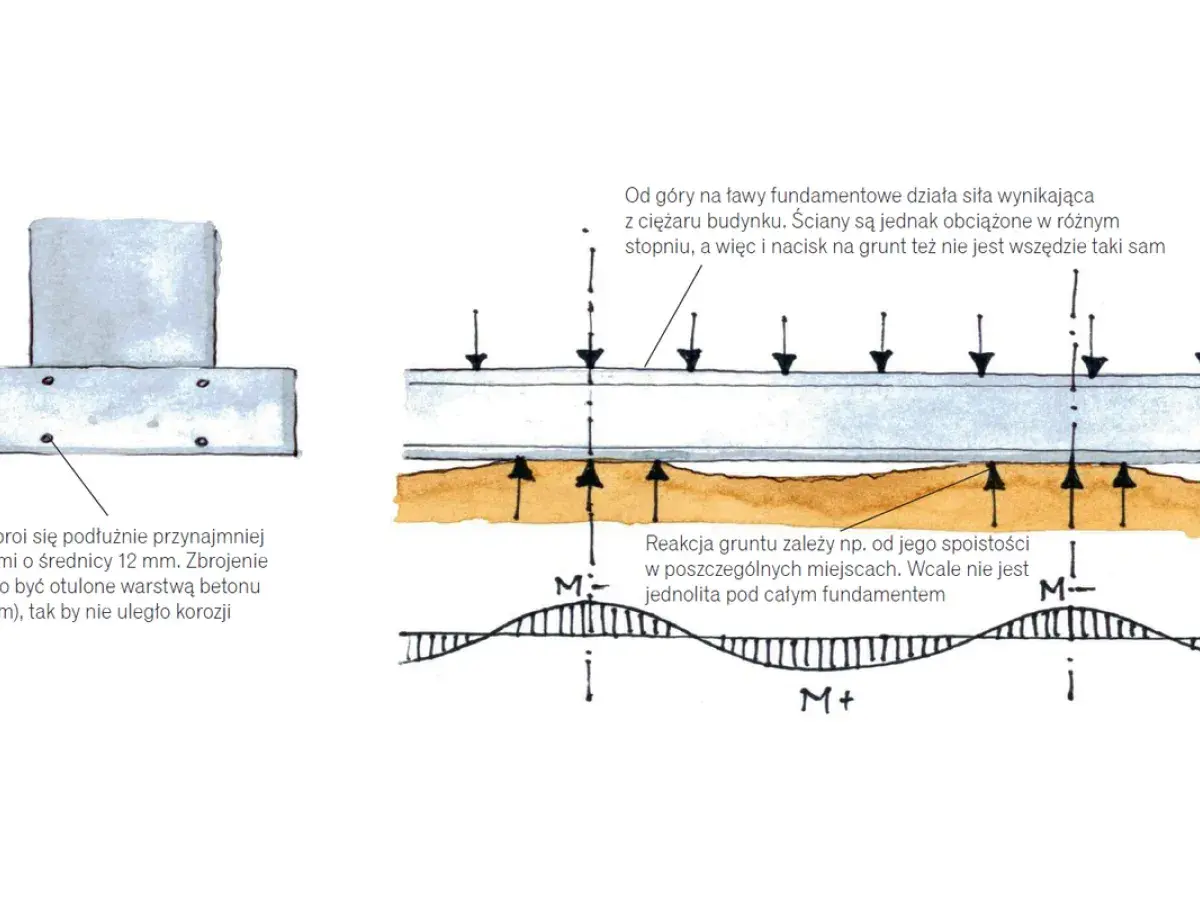

Zbrojenie w ławach fundamentowych pełni absolutnie kluczową rolę, choć często jest niewidoczne po zalaniu betonem. Jego podstawowym zadaniem jest przejmowanie sił rozciągających, na które beton sam w sobie jest mało odporny. Beton doskonale radzi sobie ze ściskaniem, ale pod wpływem obciążeń rozciągających łatwo pęka. Stal, dzięki swojej wysokiej wytrzymałości na rozciąganie, zapobiega pękaniu betonu, zwiększa jego odporność na zginanie oraz ogólną wytrzymałość konstrukcji na różnego rodzaju obciążenia, takie jak nierównomierne osiadanie gruntu czy ruchy termiczne. Bez odpowiedniego zbrojenia ławy fundamentowe byłyby znacznie bardziej podatne na uszkodzenia i utratę stabilności.

Projekt budowlany: Twoje jedyne wiążące źródło informacji

Zawsze podkreślam moim klientom, że wszelkie podane w artykułach, czy nawet przeze mnie, wartości mają charakter orientacyjny. Ostatecznym i jedynym wiążącym źródłem informacji o ilości, rodzaju, średnicy i rozstawie stali zbrojeniowej w Twoich ławach fundamentowych jest projekt konstrukcyjny budynku. To właśnie on, opracowany przez uprawnionego projektanta, uwzględnia specyfikę gruntu, obciążenia wynikające z konstrukcji domu oraz wszelkie lokalne uwarunkowania. Odstępstwa od projektu mogą mieć poważne konsekwencje, dlatego zawsze należy się nim kierować.

Czym grozi oszczędzanie na stali zbrojeniowej?

• Pękanie ścian: Niedostateczne zbrojenie może prowadzić do powstawania rys i pęknięć w ścianach budynku, często już na wczesnym etapie użytkowania.
• Nierównomierne osiadanie budynku: Fundamenty bez odpowiedniego zbrojenia mogą osiadać nierównomiernie, co skutkuje deformacjami całej konstrukcji.
• Utrata stabilności konstrukcji: W skrajnych przypadkach oszczędności na stali mogą zagrozić stabilności całego budynku, czyniąc go niebezpiecznym.
• Konieczność kosztownych napraw: Wszelkie wady wynikające z niedostatecznego zbrojenia są niezwykle trudne i kosztowne do naprawienia, często wymagając ingerencji w sam fundament.

Ile stali potrzeba na ławy fundamentowe: konkretne wskaźniki i metody szacowania

Jako ekspertka wiem, że inwestorzy często szukają konkretnych liczb. Pamiętaj jednak, że te wartości to tylko punkty odniesienia. Na podstawie mojego doświadczenia mogę wskazać dwie najczęściej stosowane metody szacowania ilości stali, które pomogą Ci w początkowym planowaniu.

Metoda nr 1: Szacowanie w kilogramach na metr bieżący (kg/mb)

To szybka i prosta metoda, idealna do wstępnych kalkulacji. Przyjmuje się, że na metr bieżący ławy fundamentowej, w zależności od jej wymiarów i obciążeń, zużywa się zazwyczaj od 4 do 8 kg stali zbrojeniowej. Jeśli znasz orientacyjną długość wszystkich ław w swoim projekcie, możesz szybko pomnożyć tę wartość przez podany zakres, aby uzyskać wstępne widełki zużycia. Jest to szczególnie przydatne, gdy nie masz jeszcze szczegółowych wymiarów poprzecznych ław, a jedynie ich obrys.

Metoda nr 2: Przeliczanie w kilogramach na metr sześcienny betonu (kg/m³)

Ta metoda jest nieco bardziej precyzyjna, ponieważ uwzględnia objętość betonu w ławach. Zakłada się, że na każdy metr sześcienny betonu użytego do wykonania ław fundamentowych potrzeba od 30 do 50 kg stali zbrojeniowej. Aby skorzystać z tej metody, musisz znać objętość betonu, co wymaga znajomości wymiarów ław (szerokość, wysokość i długość). Jest to dobry wskaźnik do porównania z danymi projektowymi, gdy już je otrzymasz.

Przykładowa kalkulacja dla domu o powierzchni 120 m²

Wyobraźmy sobie dom o powierzchni 120 m², dla którego typowa długość wszystkich ław fundamentowych wynosi około 50 metrów bieżących, a objętość betonu to około 15 m³. Zastosujmy nasze metody szacowania:
Metoda 1 (kg/mb):

• Minimalnie: 50 mb * 4 kg/mb = 200 kg stali
• Maksymalnie: 50 mb * 8 kg/mb = 400 kg stali

Metoda 2 (kg/m³):

• Minimalnie: 15 m³ * 30 kg/m³ = 450 kg stali
• Maksymalnie: 15 m³ * 50 kg/m³ = 750 kg stali

Jak widać, widełki są dość szerokie, co pokazuje, jak wiele czynników wpływa na ostateczną ilość stali. W tym przypadku, bazując na objętości betonu, uzyskujemy wyższe wartości, co często jest bliższe rzeczywistości dla solidnych fundamentów. Zawsze warto dążyć do górnej granicy szacunków, aby uniknąć niedoszacowania.

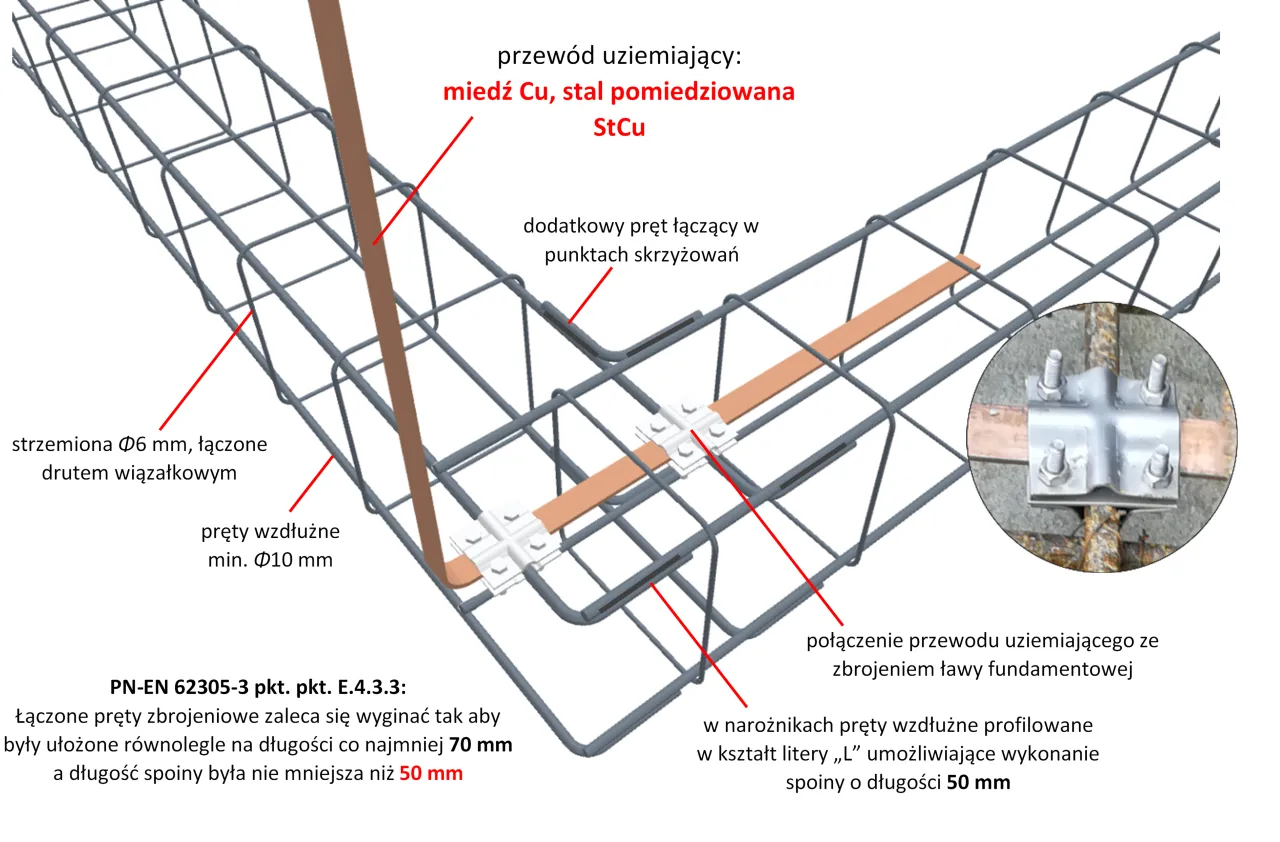

Elementy zbrojenia ławy fundamentowej: co musisz wiedzieć o prętach

Zrozumienie, z czego składa się zbrojenie, pomoże Ci lepiej kontrolować prace na budowie i rozmawiać z wykonawcą. Nie jest to skomplikowane, a wiedza o prętach głównych i strzemionach to podstawa.

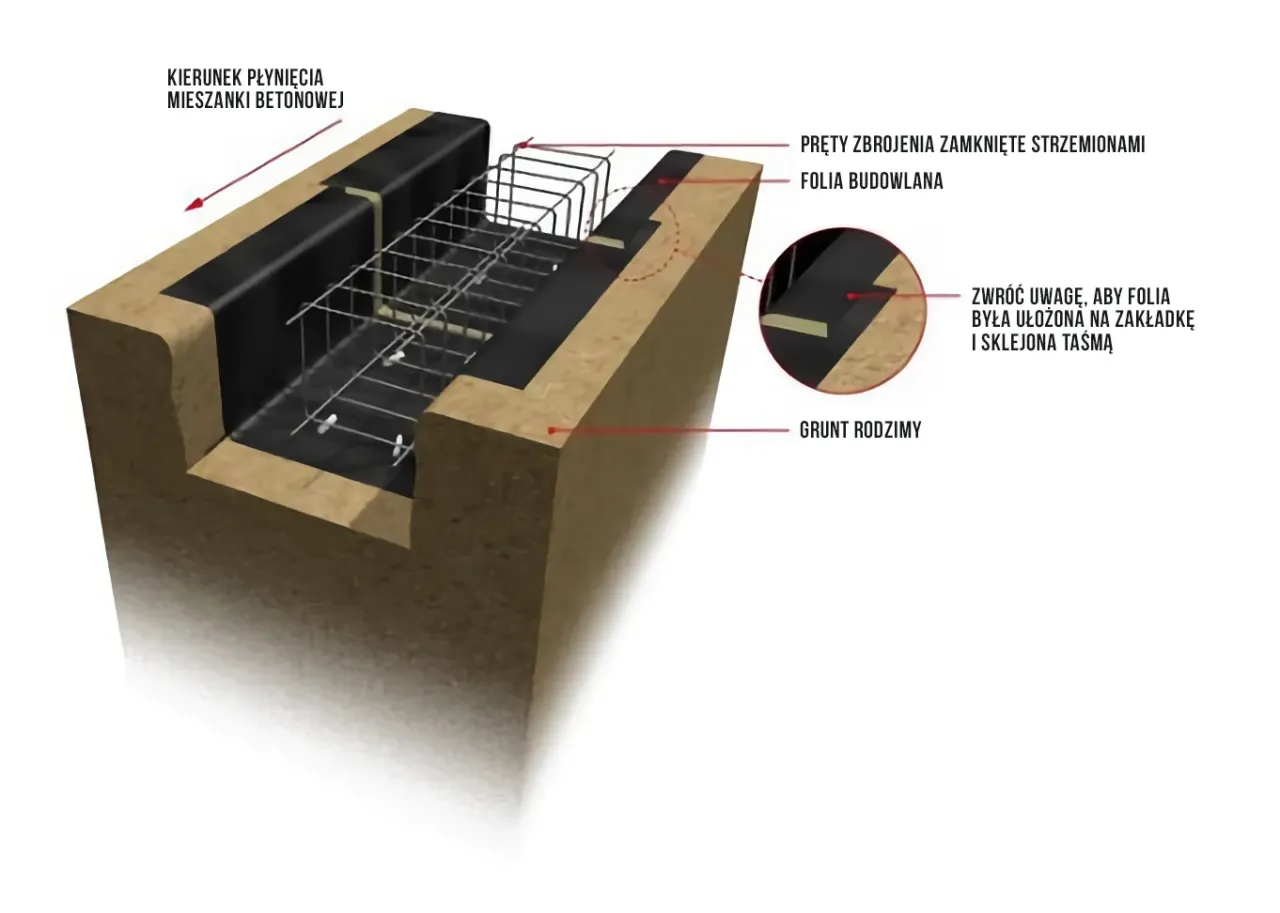

Pręty główne (podłużne): jaki rodzaj i średnica są standardem?

Pręty główne, inaczej podłużne, to te, które biegną wzdłuż całej ławy fundamentowej. Ich rola jest krytyczna to one przede wszystkim przenoszą siły rozciągające. W budownictwie jednorodzinnym najczęściej spotykamy się z zastosowaniem 4 prętów głównych (dwa u góry, dwa u dołu) ze stali żebrowanej. Standardowa średnica to Ø12 mm. Zazwyczaj jest to stal klasy A-III, oznaczana jako B500SP lub B500S, charakteryzująca się wysoką plastycznością i wytrzymałością. Pamiętaj, że ich odpowiednie ułożenie i łączenie jest fundamentem trwałości.

Strzemiona (zbrojenie poprzeczne): rola, średnica i typowy rozstaw

Strzemiona to mniejsze pręty, które oplatają pręty główne, tworząc rodzaj "klatki" zbrojeniowej. Ich zadaniem jest przede wszystkim stabilizacja prętów głównych, utrzymanie ich w odpowiednim rozstawie oraz przenoszenie sił tnących, które również występują w ławach. Zazwyczaj wykonuje się je z prętów gładkich lub żebrowanych o mniejszej średnicy Ø6 mm. Typowy rozstaw strzemion w ławach fundamentowych to od 30 do 50 cm. Zbyt rzadkie strzemiona mogą prowadzić do wyboczenia prętów głównych i zmniejszenia nośności konstrukcji.

Pręty montażowe i podkładki dystansowe: dlaczego są niezbędne?

Oprócz prętów głównych i strzemion, w zbrojeniu wykorzystuje się także pręty montażowe oraz podkładki dystansowe. Pręty montażowe, często cieńsze, służą do utrzymania prawidłowego rozstawu prętów głównych i strzemion podczas montażu i betonowania. Nie przenoszą one znaczących obciążeń, ale są kluczowe dla prawidłowego ułożenia całego zbrojenia. Z kolei podkładki dystansowe (zwane też dystansami lub "grzybkami") to małe elementy, które zapewniają odpowiednią otulinę betonową, czyli warstwę betonu otaczającą zbrojenie. Dzięki nim pręty nie dotykają bezpośrednio gruntu czy deskowania, co chroni je przed korozją i zapewnia właściwą współpracę z betonem.

Czynniki wpływające na ilość stali zbrojeniowej w fundamentach

Nie ma jednej uniwersalnej odpowiedzi na pytanie o ilość stali. Wiele aspektów projektu i lokalizacji ma wpływ na to, ile zbrojenia ostatecznie znajdzie się w Twoich fundamentach. Zawsze warto mieć świadomość tych czynników.

Jak rodzaj gruntu pod domem wpływa na grubość zbrojenia?

Rodzaj gruntu, na którym posadowiony jest budynek, ma fundamentalne znaczenie dla projektu fundamentów, a co za tym idzie dla ilości potrzebnej stali. Na gruntach o słabej nośności, takich jak grunty gliniaste, nasypowe, torfowe czy luźne piaski, projektant może zalecić szersze ławy fundamentowe lub nawet zastosowanie płyty fundamentowej. Większe wymiary ław i konieczność rozłożenia obciążeń na większej powierzchni automatycznie przekładają się na mocniejsze zbrojenie, a więc zwiększone zużycie stali. Im gorszy grunt, tym solidniejsze muszą być fundamenty, aby zapewnić stabilność konstrukcji.

Konstrukcja budynku: dlaczego dom piętrowy potrzebuje więcej stali niż parterowy?

Obciążenie, jakie generuje budynek, jest kolejnym kluczowym czynnikiem. Domy piętrowe, a zwłaszcza te z ciężkimi stropami (np. żelbetowymi) lub masywnymi dachami, generują znacznie większe obciążenia niż lekkie domy parterowe o konstrukcji szkieletowej. Większe obciążenia wymagają solidniejszego zbrojenia ław fundamentowych, aby mogły one bezpiecznie przenosić ciężar budynku na grunt. Oznacza to często zastosowanie większej liczby prętów głównych, większych średnic lub gęstszego rozstawu strzemion, co w efekcie zwiększa całkowite zapotrzebowanie na stal.

Specjalne wymagania: szkody górnicze a ilość stali w fundamencie

Tereny objęte szkodami górniczymi to specyficzny przypadek, który drastycznie wpływa na projekt fundamentów i ilość stali. Na takich obszarach, gdzie grunt może być podatny na ruchy i deformacje, standardowe ławy fundamentowe są niewystarczające. Stosuje się tam znacznie bardziej rozbudowane zbrojenie, często w postaci tzw. stopy fundamentowej rusztowej lub płyt fundamentowych, które są w stanie pracować jako sztywna tarcza, rozkładając obciążenia i minimalizując wpływ ruchów gruntu. To specjalistyczne rozwiązanie wymaga znacznie większej ilości stali, zarówno w prętach głównych, jak i w gęstym zbrojeniu poprzecznym, co znacząco podnosi koszty materiałowe.

Samodzielne obliczanie ilości stali: praktyczny poradnik krok po kroku

Jeśli chcesz spróbować samodzielnie oszacować ilość stali, bazując na projekcie, oto uproszczony schemat, który pomoże Ci w tym zadaniu. Pamiętaj, że to wciąż tylko szacunek!

Krok 1: Mierzenie długości wszystkich ław fundamentowych z projektu

Na podstawie rzutu fundamentów w projekcie budowlanym zmierz całkowitą długość wszystkich ław fundamentowych, sumując długości każdego odcinka.

Krok 2: Obliczanie długości prętów głównych z uwzględnieniem "zakładów"

Oblicz całkowitą długość prętów głównych, pamiętając o dodaniu tzw. "zakładów" (zazwyczaj 50-krotność średnicy pręta, np. 60 cm dla Ø12 mm) przy łączeniu prętów na długości oraz o uwzględnieniu zagięć na narożnikach (zazwyczaj około 30-40 cm na każde zagięcie).

Krok 3: Liczenie liczby i długości strzemion na podstawie ich rozstawu

Oblicz liczbę strzemion, dzieląc całkowitą długość ław przez typowy rozstaw (np. 0,4 m), a następnie pomnóż tę liczbę przez obwód pojedynczego strzemienia (uzyskany z wymiarów poprzecznych ławy) pamiętaj o dodaniu 10-15 cm na zagięcie strzemienia.

Krok 4: Sumowanie wagi prętów: jak przeliczyć metry na kilogramy?

Przelicz sumaryczną długość prętów każdej średnicy na kilogramy, korzystając z tabeli wag prętów dostępnych w internecie lub u dostawców stali (np. dla Ø12 mm ok. 0,888 kg/m, dla Ø6 mm ok. 0,222 kg/m).

Najczęstsze błędy w zbrojeniu fundamentów: jak ich uniknąć?

Jako inwestor, nie musisz być ekspertem od zbrojenia, ale świadomość potencjalnych błędów pozwoli Ci lepiej nadzorować ekipę i uniknąć kosztownych pomyłek. Zwróć uwagę na te kluczowe aspekty.

Brak lub zbyt mała otulina betonu: cichy wróg trwałości zbrojenia

To jeden z najczęściej popełnianych błędów, który może mieć katastrofalne skutki w dłuższej perspektywie. Pręty zbrojeniowe muszą być otoczone warstwą betonu, zwaną otuliną, o grubości minimum 5 cm. Jeśli otulina jest zbyt mała lub pręty dotykają bezpośrednio gruntu czy deskowania, wilgoć i tlen mogą łatwo dotrzeć do stali, powodując jej korozję. Zardzewiała stal traci swoją wytrzymałość, zwiększa objętość, co prowadzi do pękania betonu i w efekcie do osłabienia całego fundamentu. Zawsze upewnij się, że wykonawcy stosują odpowiednie podkładki dystansowe!

Nieprawidłowe łączenie prętów na długości i w narożnikach

Prawidłowe łączenie prętów jest kluczowe dla ciągłości i wytrzymałości zbrojenia. Zbyt krótkie "zakłady" (czyli odcinki, na których pręty zachodzą na siebie i są wiązane) lub ich całkowity brak w miejscach łączenia, a także brak odpowiednich zagięć prętów w narożnikach ław, osłabia konstrukcję. W tych miejscach mogą powstawać tzw. "zimne spoiny", które nie przenoszą obciążeń w sposób ciągły, co prowadzi do powstawania pęknięć i zmniejszenia nośności fundamentu. Projektant zawsze określa długości zakładów i sposób zagięć należy tego bezwzględnie przestrzegać.

Stosowanie skorodowanej lub niewłaściwej klasy stali

Jakość stali ma bezpośrednie przełożenie na wytrzymałość fundamentu. Użycie stali, która jest już skorodowana (nawet powierzchownie), znacząco obniża jej parametry wytrzymałościowe. Podobnie, zastosowanie stali o niewłaściwej klasie (np. niższej niż wymagana w projekcie) jest niedopuszczalne. Każdy projekt określa precyzyjnie klasę i gatunek stali, np. B500SP. Niezgodność z projektem w tym zakresie może prowadzić do tego, że zbrojenie nie będzie w stanie przenieść przewidzianych obciążeń, co zagraża bezpieczeństwu całej konstrukcji. Zawsze żądaj od dostawcy atestów i certyfikatów potwierdzających jakość i klasę zakupionej stali.

Mądre planowanie zakupu stali zbrojeniowej: wskazówki dla inwestora

Zakup stali to spory wydatek, dlatego warto podejść do niego strategicznie. Oto kilka moich porad, które pomogą Ci zaoszczędzić nerwy i pieniądze.

Zawsze kupuj z niewielkim zapasem (ok. 10%)

Moja rada jest prosta: zawsze kupuj stal z niewielkim zapasem, najlepiej około 10% ponad to, co wynika z obliczeń projektowych. Dlaczego? Ponieważ podczas cięcia prętów zawsze występują pewne straty materiału, mogą pojawić się drobne błędy wykonawcze, a czasami nawet niewielkie zmiany w projekcie wymagają dodatkowych elementów. Lepiej mieć trochę stali w zapasie niż wstrzymywać prace na budowie i płacić za pilną dostawę brakujących prętów, co zazwyczaj wiąże się z wyższymi kosztami i opóźnieniami.

Porównanie cen i wybór odpowiedniego dostawcy

Rynek stali jest dynamiczny, a ceny mogą się różnić u poszczególnych dostawców. Zanim dokonasz zakupu, porównaj oferty od kilku firm. Zwracaj uwagę nie tylko na cenę za kilogram, ale także na jakość stali, jej pochodzenie oraz posiadane certyfikaty i atesty. Upewnij się, że dostawca oferuje stal o wymaganej klasie i gatunku. Dobry dostawca to gwarancja, że otrzymasz produkt zgodny z normami i projektem, a to jest w fundamencie najważniejsze.

Przeczytaj również: Dachówka ceramiczna – elegancja i trwałość, które przetrwają pokolenia

Rola kierownika budowy w weryfikacji zbrojenia przed zalaniem betonem

Kierownik budowy to Twój sojusznik i ekspert na placu budowy. Jego rola w weryfikacji zbrojenia jest absolutnie kluczowa. Przed zalaniem ław betonem, kierownik budowy musi sprawdzić poprawność wykonania zbrojenia czy rozstaw prętów jest zgodny z projektem, czy średnice prętów są właściwe, czy zapewniono odpowiednią otulinę betonową za pomocą podkładek dystansowych, a także czy łączenia prętów są wykonane prawidłowo. Tylko jego akceptacja daje gwarancję bezpieczeństwa i zgodności z projektem. Nie pozwól na zalanie betonu bez wcześniejszej inspekcji i akceptacji kierownika!
