- Najczęściej w instalacjach grzejnikowych stosuje się rury PEX o średnicy 16 mm i 20 mm. Rzadziej spotykane są rury 25 mm, głównie na głównych gałęziach w systemach trójnikowych.
- Do grzejników o mocy do około 2500 W zazwyczaj wystarczająca jest rura PEX 16 mm, co jest standardem w systemach rozdzielaczowych.
- Dla grzejników o mocy powyżej 2500 W lub przy zasilaniu kilku grzejników szeregowo w systemie trójnikowym, konieczne może być zastosowanie rury PEX 20 mm.
- Maksymalna zalecana długość pętli instalacji dla rury PEX 16 mm to ok. 15-20 metrów. Przy dłuższych odcinkach lepiej wybrać PEX 20 mm.
- W systemie rozdzielaczowym dominuje PEX 16 mm, podczas gdy w starszych systemach trójnikowych konieczne jest stopniowanie średnic (np. 25-20-16 mm), aby zapewnić prawidłowy przepływ do wszystkich grzejników.
- Błędny dobór średnicy rury może skutkować zwiększonymi oporami przepływu, niedostateczną wydajnością grzejników, nadmierną pracą pompy obiegowej, a w systemach trójnikowych wychłodzeniem końcowych grzejników.
Dlaczego zły dobór średnicy to gwarancja problemów z ogrzewaniem?
Nieprawidłowy dobór średnicy rury PEX do instalacji grzewczej to prosta droga do problemów z efektywnością ogrzewania. Głównym winowajcą są opory przepływu. Im mniejsza średnica rury, tym większe tarcie wody o jej ścianki, co utrudnia jej przepływ. W skrajnych przypadkach, gdy rura jest zbyt wąska w stosunku do zapotrzebowania grzejnika lub długości instalacji, może dojść do sytuacji, w której pompa obiegowa będzie pracować na granicy swoich możliwości, próbując przepchnąć odpowiednią ilość wody. Skutkiem tego jest nie tylko zwiększone zużycie energii elektrycznej przez pompę, ale przede wszystkim niedogrzewanie grzejników, a w konsekwencji zimne pomieszczenia. To jak próba przepchnięcia dużej ilości wody przez zbyt wąską słomkę po prostu się nie da efektywnie.
Kiedy 16 mm to absolutny standard, a kiedy poważny błąd?
Rura PEX o średnicy 16 mm jest prawdziwym standardem w większości nowoczesnych instalacji centralnego ogrzewania, szczególnie tych opartych na systemie rozdzielaczowym. Jest to wybór idealny do podłączania grzejników o mocy do około 2000-2500 W, zwłaszcza gdy odcinki od rozdzielacza do grzejnika i z powrotem nie przekraczają 15-20 metrów. Taki układ zapewnia optymalny przepływ i minimalne straty ciśnienia. Jednakże, zastosowanie 16 mm do grzejnika o mocy, powiedzmy, 4000 W, lub przy prowadzeniu instalacji na dystansie 30 metrów, byłoby poważnym błędem. W takich sytuacjach rura ta działa jak "wąskie gardło", znacząco ograniczając przepływ wody i uniemożliwiając grzejnikowi osiągnięcie deklarowanej mocy grzewczej. Podobnie, w systemie trójnikowym, stosowanie 16 mm na wszystkich odcinkach, bez uwzględnienia stopniowania średnic, może sprawić, że ostatni grzejnik na gałęzi będzie otrzymywał znikomą ilość ciepłej wody.
Od czego zależy decyzja? Kluczowe 3 czynniki, które musisz sprawdzić
Decyzja o wyborze odpowiedniej średnicy rury PEX do podłączenia grzejników nie powinna być przypadkowa. Aby zapewnić optymalną pracę systemu, należy wziąć pod uwagę trzy kluczowe czynniki:
- Moc grzejnika: To podstawowy parametr określający, ile ciepła grzejnik ma oddać do pomieszczenia. Grzejniki o większej mocy wymagają większego przepływu wody, co z kolei może wymagać rury o większej średnicy.
- Długość instalacji: Odcinek instalacji od rozdzielacza do grzejnika i z powrotem ma znaczący wpływ na opory przepływu. Im dłuższa trasa, tym większe opory, które należy uwzględnić przy doborze średnicy rury.
- Typ systemu (rozdzielaczowy czy trójnikowy): Sposób połączenia grzejników w instalacji ma fundamentalne znaczenie. Systemy rozdzielaczowe zazwyczaj pozwalają na stosowanie mniejszych średnic, podczas gdy systemy trójnikowe wymagają bardziej złożonego podejścia do doboru średnic.
Moc grzejnika a średnica PEX: jak dobrać odpowiednio
Zasada do 2500 W: Dlaczego PEX 16 mm jest najczęstszym wyborem?
W zdecydowanej większości przypadków, gdy mówimy o podłączaniu grzejników w domach jednorodzinnych czy mieszkaniach, rura PEX o średnicy 16 mm okazuje się być idealnym rozwiązaniem. Jest to szczególnie prawdziwe w przypadku grzejników o mocy do około 2000-2500 W, które są standardem dla większości pomieszczeń mieszkalnych salonów, sypialni czy łazienek. Nowoczesne systemy rozdzielaczowe, gdzie każdy grzejnik ma swój własny obwód, dodatkowo sprzyjają stosowaniu właśnie tej średnicy. Pozwala to na precyzyjną regulację temperatury w poszczególnych pomieszczeniach i zapewnia równomierne rozprowadzanie ciepła bez nadmiernych strat ciśnienia. Jest to rozwiązanie ekonomiczne i efektywne dla typowych zastosowań.
Grzejniki dużej mocy (>2500 W): Kiedy rura PEX 20 mm staje się koniecznością?
Gdy mamy do czynienia z grzejnikami o podwyższonej mocy, na przykład zamontowanymi w dużych, otwartych przestrzeniach, pomieszczeniach o słabej izolacji termicznej, lub gdy planujemy podłączyć kilka grzejników szeregowo w jednym obwodzie w systemie trójnikowym, rura PEX 16 mm może okazać się niewystarczająca. W takich sytuacjach konieczne jest zastosowanie rury PEX o średnicy 20 mm. Większa średnica oznacza mniejsze opory przepływu, co pozwala na swobodniejsze krążenie wody grzewczej. Dzięki temu grzejnik o dużej mocy jest w stanie efektywnie oddać całe swoje ciepło, a pompa obiegowa nie jest nadmiernie obciążana próbą przepchnięcia wody przez zbyt wąskie gardło. Jest to kluczowe dla zapewnienia optymalnej wydajności całego systemu grzewczego.
Praktyczna tabela doboru średnicy PEX do mocy grzejnika
| Moc grzejnika (W) | Zalecana średnica PEX |
|---|---|
| do 2500 W | 16 mm |
| 2500 W - 4000 W | 20 mm |
| powyżej 4000 W (lub kilka grzejników szeregowo) | 20 mm (lub większa w głównych gałęziach) |
Długość instalacji: wpływ na wybór średnicy rury PEX
Granica 15 metrów: Bezpieczny zasięg dla rury PEX 16 mm
Długość odcinka instalacji, czyli odległość od rozdzielacza do grzejnika i z powrotem, jest równie ważna jak moc samego grzejnika. Przyjmuje się, że dla rury PEX o średnicy 16 mm, bezpieczna, maksymalna długość pętli instalacji to około 15-20 metrów. Przekroczenie tej granicy może zacząć negatywnie wpływać na wydajność systemu. Dłuższe trasy generują większe opory przepływu, co oznacza, że do grzejnika dociera mniejsza ilość gorącej wody, a pompa musi pracować ciężej, aby zapewnić jego prawidłowe zasilanie. W skrajnych przypadkach może to prowadzić do niedogrzania grzejnika, szczególnie tego najdalej położonego od źródła ciepła.
Długie podejścia do grzejników: jak uniknąć strat i szumów w instalacji?
Gdy podejścia do grzejników są wyjątkowo długie, przekraczające wspomniane 15-20 metrów dla rury 16 mm, zastosowanie rury PEX 20 mm staje się nie tylko zalecane, ale wręcz konieczne. Większa średnica rury znacząco redukuje opory hydrauliczne, co pozwala na płynny i niezakłócony przepływ wody na dłuższych dystansach. Dzięki temu zapewniamy, że do każdego grzejnika dociera odpowiednia ilość ciepłej wody, co przekłada się na równomierne ogrzewanie całego budynku. Dodatkowo, stosowanie rury o większej średnicy przy długich odcinkach pomaga zminimalizować ryzyko powstawania nieprzyjemnych szumów w instalacji, które mogą być efektem zbyt szybkiego przepływu wody w wąskich rurach.
Opory przepływu: Niewidzialny wróg Twojego ogrzewania
Opory przepływu to jeden z tych aspektów instalacji grzewczej, który jest często niedoceniany, a ma ogromne znaczenie dla jej prawidłowego działania. Można go porównać do tarcia, które napotyka woda podczas przepływu przez rury. Im mniejsza średnica wewnętrzna rury, tym większa powierzchnia styku wody z jej ściankami, a co za tym idzie większe tarcie, czyli opory. Te opory muszą zostać pokonane przez pompę obiegową. Jeśli są zbyt duże, pompa pracuje z większym wysiłkiem, zużywając więcej energii, a co gorsza, może nie być w stanie zapewnić wymaganego przepływu wody do wszystkich grzejników. Skutkuje to spadkiem ich wydajności i nierównomiernym grzaniem pomieszczeń. Dlatego tak ważne jest, aby dobierać średnicę rur PEX proporcjonalnie do potrzeb wynikających z mocy grzejników i długości instalacji.
System rozdzielaczowy czy trójnikowy: jak typ instalacji wpływa na dobór PEX

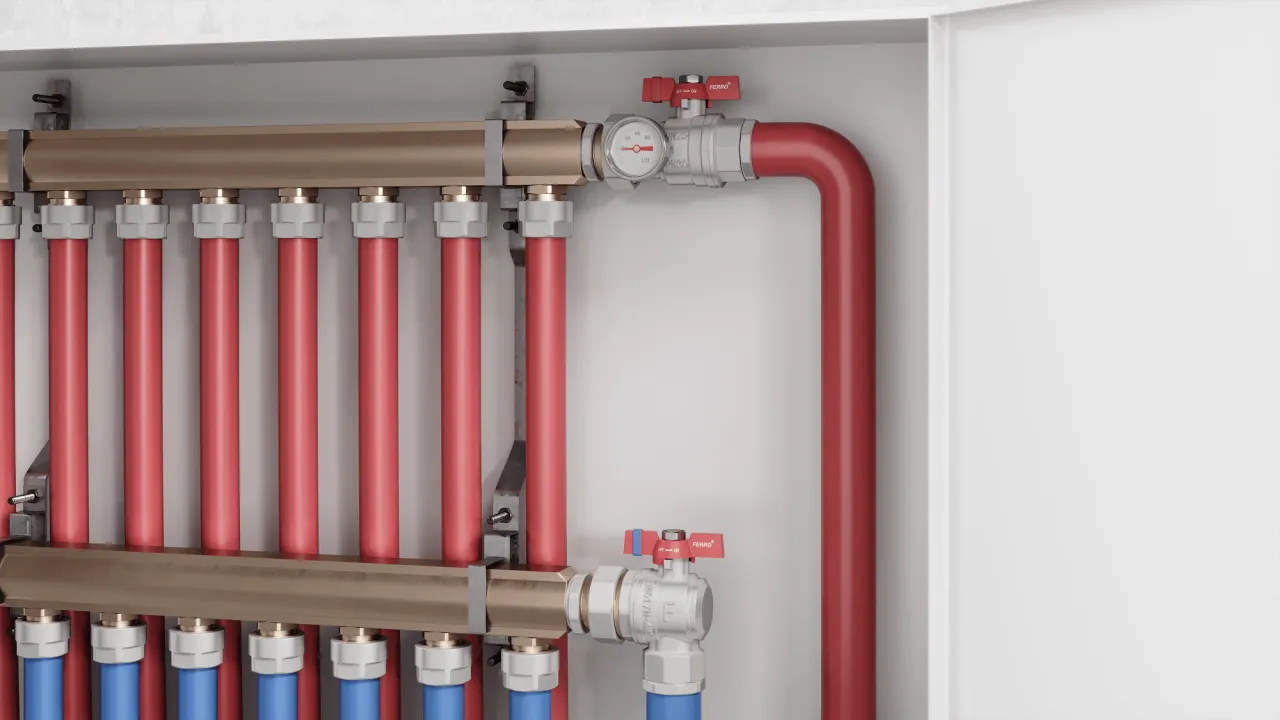

Nowoczesny system rozdzielaczowy: Prostota i dominacja rury PEX 16 mm
Obecnie system rozdzielaczowy jest uważany za standard w nowoczesnym budownictwie i podczas kompleksowych modernizacji instalacji grzewczych. Jego główną zaletą jest to, że każdy grzejnik jest podłączony do rozdzielacza osobnym, niezależnym obiegiem. Takie rozwiązanie oferuje wiele korzyści: łatwość regulacji temperatury w poszczególnych pomieszczeniach, możliwość precyzyjnego zrównoważenia hydraulicznego instalacji oraz prostotę montażu. W systemach rozdzielaczowych rura PEX o średnicy 16 mm jest niemal zawsze wystarczająca do podłączenia pojedynczych grzejników, nawet tych o nieco większej mocy, pod warunkiem, że długość odcinków nie jest nadmierna. Jest to rozwiązanie optymalne pod względem kosztów i efektywności.
Modernizacja w systemie trójnikowym: Jak prawidłowo stopniować średnice PEX (25-20-16 mm)?
System trójnikowy, często spotykany w starszych instalacjach, polega na tym, że grzejniki są łączone szeregowo na jednej gałęzi zasilającej i powrotnej. W takiej konfiguracji kluczowe jest prawidłowe stopniowanie średnic rur. Zazwyczaj zaczyna się od rur o większej średnicy (np. 25 mm lub 20 mm) na głównych gałęziach wychodzących z kotła lub rozdzielacza, a następnie, w miarę podłączania kolejnych grzejników, średnica rury jest stopniowo zmniejszana. Najczęściej stosuje się schemat: 25 mm (lub 20 mm) na głównych odcinkach, 20 mm na odgałęzieniach, a ostatnie podejścia do grzejników wykonuje się rurą 16 mm. Takie podejście zapewnia, że pierwszy grzejnik na gałęzi nie "zabierze" całego przepływu, a kolejne również otrzymają wystarczającą ilość ciepłej wody.
Dlaczego w systemie trójnikowym jeden błąd może wychłodzić ostatni grzejnik?
System trójnikowy jest bardziej podatny na błędy w doborze średnic rur, a konsekwencje mogą być dotkliwe. Jeśli na przykład na całej gałęzi zastosujemy rurę o zbyt małej średnicy, na przykład 16 mm, to pierwszy grzejnik na tej gałęzi będzie działał poprawnie, otrzymując najwięcej ciepłej wody. Jednak kolejne grzejniki, znajdujące się dalej na tej samej gałęzi, będą otrzymywać coraz mniejszą jej ilość. Dzieje się tak, ponieważ woda napotyka na coraz większe opory przepływu, a pompa obiegowa może nie mieć wystarczającej mocy, by przepchnąć ją przez wszystkie urządzenia. Efektem jest sytuacja, w której ostatni grzejnik na gałęzi jest ledwo ciepły, a pomieszczenie przez niego ogrzewane pozostaje zimne. Dlatego tak ważne jest precyzyjne stopniowanie średnic w systemach trójnikowych.
Unikaj tych błędów przy doborze średnicy PEX
Zbyt mała średnica do grzejnika o dużej mocy: efekt "zdławionej" instalacji
Jednym z najczęstszych błędów popełnianych przez początkujących instalatorów lub majsterkowiczów jest stosowanie rury PEX o zbyt małej średnicy do podłączenia grzejnika o dużej mocy. Wyobraźmy sobie grzejnik, który ma oddać 3000 W ciepła. Jeśli podłączymy go rurą 16 mm, która ma ograniczoną przepustowość, woda będzie miała trudności z przepływem. To tak, jakbyśmy próbowali wlać dużą ilość wody do wąskiej butelki proces jest powolny i nieefektywny. W efekcie grzejnik nie jest w stanie osiągnąć swojej nominalnej mocy, ponieważ jest "zdławiony" przez zbyt wąską rurę. Pompa musi pracować ciężej, a pomieszczenie i tak pozostaje niedogrzane. To prosta droga do frustracji i nieefektywnego ogrzewania.
Ignorowanie długości pętli: Jak oszczędność na rurze prowadzi do większych kosztów?
Pokusa, by zaoszczędzić na materiałach, jest czasem silna. Dotyczy to również długości instalacji. Niektórzy instalatorzy mogą próbować podłączyć grzejnik oddalony o 25 metrów od rozdzielacza za pomocą rury PEX 16 mm, argumentując, że to "tylko kilka metrów więcej". Jest to jednak błąd, który może przynieść większe koszty w dłuższej perspektywie. Dłuższy odcinek rury 16 mm generuje znacznie większe opory przepływu niż krótszy. Aby zapewnić odpowiedni przepływ, pompa obiegowa musi pracować z większą mocą, co przekłada się na wyższe rachunki za prąd. Ponadto, nawet jeśli pompa da radę, to i tak może dojść do spadku temperatury wody docierającej do grzejnika. Pozorna oszczędność na rurze może więc skutkować realnymi stratami finansowymi i komfortem cieplnym.
Brak stopniowania średnic w układzie trójnikowym
Systemy trójnikowe, choć często stosowane w modernizacjach, wymagają szczególnej uwagi przy doborze średnic rur. Jednym z najpoważniejszych błędów jest brak prawidłowego stopniowania średnic. Polega to na stosowaniu tej samej średnicy rury na całej długości gałęzi, niezależnie od tego, ile grzejników jest podłączonych. W takiej sytuacji, jak już wspominaliśmy, pierwsze grzejniki "zabierają" większość przepływu, pozostawiając te ostatnie niemal zimne. Prawidłowe stopniowanie, czyli zmniejszanie średnicy rury w miarę oddalania się od źródła ciepła, jest kluczowe dla zapewnienia równomiernego rozprowadzenia ciepła do wszystkich grzejników w obwodzie. Ignorowanie tej zasady prowadzi do nierównomiernego ogrzewania i konieczności ciągłego regulowania instalacji, co i tak często nie przynosi oczekiwanych rezultatów.
Podsumowanie: 4 kroki do wyboru idealnej średnicy rury PEX
Wybór odpowiedniej średnicy rury PEX do podłączenia grzejników nie musi być skomplikowany. Stosując się do poniższych kroków, możesz mieć pewność, że Twoja instalacja będzie działać efektywnie i bezproblemowo:
- Określ moc grzejnika: Sprawdź nominalną moc grzewczą każdego grzejnika, który będziesz podłączać. To podstawowy parametr decydujący o zapotrzebowaniu na przepływ wody.
- Zmierz długość instalacji: Dokładnie zmierz odległość od rozdzielacza do każdego grzejnika (tam i z powrotem). Pamiętaj, że długość ma znaczący wpływ na opory przepływu.
- Zidentyfikuj typ systemu: Zorientuj się, czy Twoja instalacja jest systemem rozdzielaczowym (każdy grzejnik osobny obwód) czy trójnikowym (grzejniki połączone szeregowo). To kluczowe dla metody doboru średnic.
- Unikaj typowych błędów: Pamiętaj o zasadach: nie stosuj rury 16 mm do grzejników o mocy powyżej 2500 W ani na odcinkach dłuższych niż 15-20 metrów. W systemie trójnikowym zawsze stosuj stopniowanie średnic.
Przeczytaj również: Jak udrożnić rury wody pitnej: skuteczne metody na zatory w rurach
Kluczowe wnioski i Twoje dalsze kroki
Wybór odpowiedniej średnicy rury PEX do podłączenia grzejników to fundament efektywnego i bezproblemowego ogrzewania. Jak pokazaliśmy, decyzja ta zależy od kilku kluczowych czynników, takich jak moc grzejnika, długość instalacji oraz typ systemu. Teraz już wiesz, jak uniknąć błędów i zapewnić optymalne rozprowadzanie ciepła w Twoim domu.
- Pamiętaj, że dla większości standardowych grzejników (do 2500 W) w systemach rozdzielaczowych rura PEX 16 mm jest w zupełności wystarczająca.
- Dla grzejników o większej mocy lub przy długich odcinkach instalacji, rura PEX 20 mm jest często koniecznością, aby zapewnić odpowiedni przepływ i uniknąć strat.
- W starszych systemach trójnikowych kluczowe jest prawidłowe stopniowanie średnic rur, aby ostatnie grzejniki na gałęzi nie pozostały zimne.
Z mojego wieloletniego doświadczenia w instalatorstwie wiem, że najwięcej problemów wynika z pośpiechu i niedokładnego planowania. Zawsze warto poświęcić chwilę na dokładne przeliczenie i dobór materiałów, zamiast potem mierzyć się z konsekwencjami. Zastosowanie się do tych prostych zasad pozwoli Ci cieszyć się komfortem cieplnym przez wiele lat.
A jakie są Wasze doświadczenia z doborem średnic rur PEX do grzejników? Czy spotkaliście się z problemami, których nie poruszyliśmy? Podzielcie się swoimi przemyśleniami w komentarzach!
