Jak podłączyć wyłącznik różnicowoprądowy? To pytanie zadaje sobie wielu majsterkowiczów i osób wykonujących prace elektryczne we własnym zakresie. Prawidłowy montaż wyłącznika różnicowoprądowego (RCD) jest kluczowy dla bezpieczeństwa domowników i poprawnego funkcjonowania instalacji elektrycznej. W tym poradniku przedstawimy krok po kroku, jak w prosty i bezpieczny sposób wykonać podłączenie wyłącznika RCD od strony praktycznej - jakich narzędzi użyć, jak przygotować przewody, gdzie i jak zamontować wyłącznik oraz jak sprawdzić poprawność montażu.
Kluczowe wnioski:
- Podłączenie wyłącznika RCD wymaga znajomości podstawowych zasad bezpieczeństwa przy pracach elektrycznych.
- Przydatne będą typowe narzędzia elektryka - wkrętaki, szczypce, mierniki itp.
- Wyłącznik RCD montujemy w skrzynce bezpiecznikowej lub rozdzielni.
- Podłączamy go szeregowo do istniejącego obwodu elektrycznego.
- Po montażu koniecznie wykonujemy test działania wyłącznika.
Jak sprawdzić podłączenia
Przed przystąpieniem do montażu wyłącznika różnicowoprądowego (RCD) należy sprawdzić stan istniejącej instalacji elektrycznej. Pozwoli to uniknąć potencjalnych problemów lub uszkodzeń podczas podłączania wyłącznika RCD.
W pierwszej kolejności sprawdzamy przewody fazowe - czy nie są uszkodzone, przetarte, czy mają odpowiedni przekrój wynikający z zabezpieczeń. Należy sprawdzić ciągłość żył, tzn. czy nie ma przerw w przewodzie. Można to zrobić za pomocą miernika elektrycznego lub testera cęgowego.
Stan instalacji elektrycznej
Kolejny krok to oględziny tablicy rozdzielczej, w której będziemy montować wyłącznik różnicowoprądowy. Musi być ona sprawna, czysta i przystosowana do dodatkowego obciążenia. Sprawdzamy czy bedzie w niej miejsce na dodatkowy wyłącznik.
Stan techniczny rozdzielni ma kluczowe znaczenie dla bezpieczeństwa. Uszkodzone, nieizolowane części mogą grozić porażeniem prądem lub pożarem.
Jak wybrać właściwą rozdzielnię
Rozdzielnia elektryczna lub skrzynka bezpiecznikowa jest najlepszym miejscem do montażu wyłącznika różnicowoprądowego RCD. Zamontowanie RCD w tablicy rekompensuje wszelkie niedociągnięcia i usterki w okablowaniu instalacji. Zabezpiecza mieszkanie i urządzenia elektryczne przed skutkami zwarcia czy przeciążenia.
RCD w rozdzielni montujemy zawsze jako pierwsze urządzenie patrząc od strony zasilania. Podłączamy go szeregowo do zacisków fazowych L1, L2, L3 (jeśli występują), a następnie dopiero reszta instalacji i obwodów.
Jeśli w budynku jest kilka tablic rozdzielczych na różnych piętrach, to wyłącznik różnicowoprądowy powinien znajdować się w głównej tablicy bezpiecznikowej, z której zasilane są pozostałe tablice.
Czytaj więcej: Połączenie krzyżowe - Kluczowe wskazówki dotyczące instalacji
Jakie narzędzia są potrzebne
Do podłączenia wyłącznika różnicowoprądowego będą potrzebne standardowe narzędzia elektryka:
- Wkrętaki płaski i krzyżowy izolowane
- Szczypce uniwersalne i kombinerki
- Przyrządy pomiarowe – omomierz, miernik uniwersalny lub tester
- Zaciskarka lub obcinaczki do przewodów
- Ewentualnie wiertarka/wkrętarka do montażu w rozdzielni
Przydadzą się również: taśma izolacyjna, oznaczniki przewodów, dłuto elektryczne. Warto mieć też środki ochrony osobistej – rękawice izolacyjne, okulary, kask.
Gdzie zamontować wyłącznik RCD
Wyłącznik różnicowoprądowy montujemy zawsze po stronie zasilania, przed pozostałymi bezpiecznikami instalacji. Podłączamy przewody fazowe L1, L2, L3 (jeśli występują) do zacisków wejściowych wyłącznika oznaczonych jako „LINE”.
Następnie odchodzące przewody podłączamy pod zaciski „LOAD”, skąd dopiero zasilane są poszczególne obwody instalacji. Takie szeregowe połączenie zapewnia ochronę całej instalacji za pomocą jednego wyłącznika RCD.

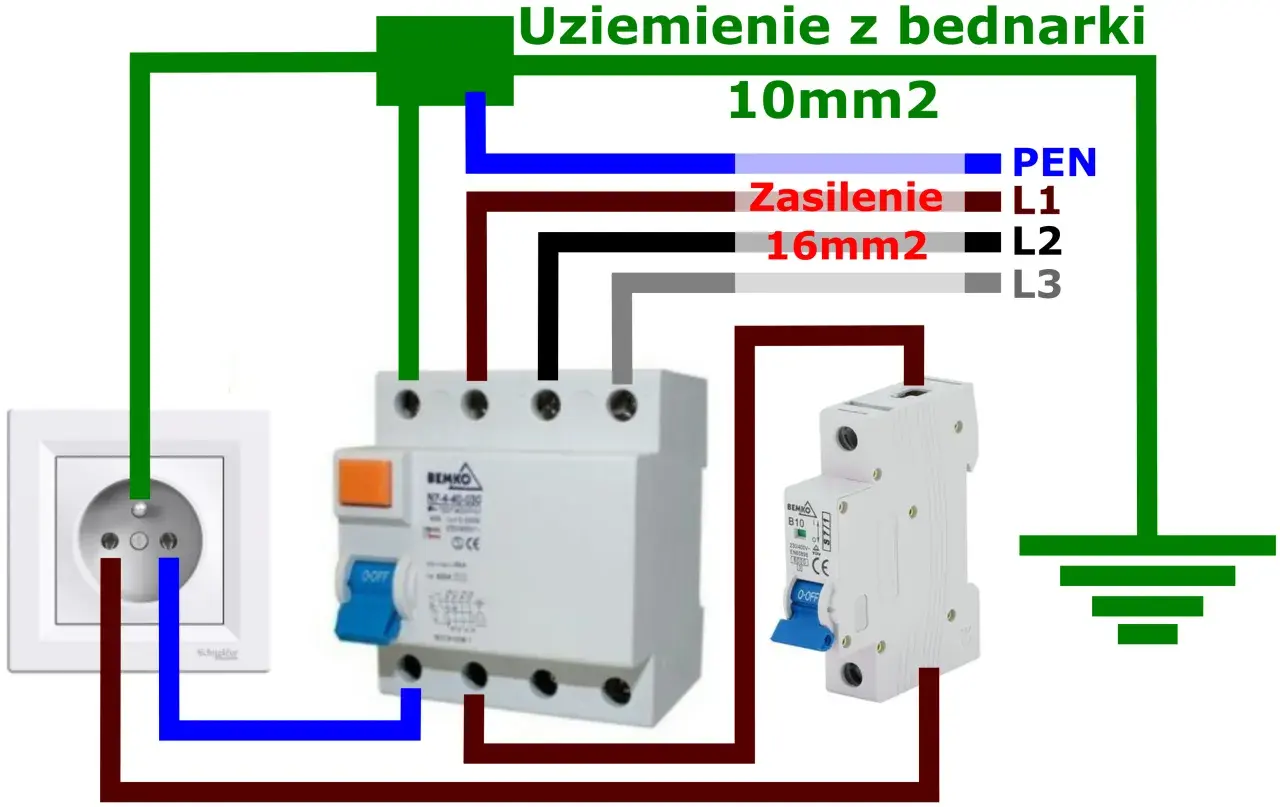

Jak podłączyć przewody fazowe
Sposób podłączenia przewodów fazowych L1, L2, L3 do zacisków wyłącznika różnicowoprądowego zależy od rodzaju instalacji i ilości faz występujących w budynku:
| Instalacja 1-fazowa 230V | Podłączamy fazę L1 i przewód N (neutralny) do zacisków LINE |
| Instalacja 3-fazowa 400V | Podłączamy fazy L1, L2, L3 do zacisków LINE |
Ważne jest zachowanie odpowiedniej kolejności i oznaczenia przewodów, zgodnie ze schematem wyłącznika. Ułatwi to późniejszą diagnostykę i ewentualne przeglądy.
Jak przetestować poprawność montażu
Po zainstalowaniu wyłącznika różnicowoprądowego koniecznie należy wykonać test działania. W tym celu naciskamy przycisk „TEST” na obudowie RCD. Powinno to spowodować natychmiastowe wyłączenie wyłącznika. Czasem zadziałania wyłącznika sygnalizuje czerwona dioda i/lub słyszalne kliknięcie.
Poprawne zadziałanie wyłącznika RCD podczas testu oznacza, że został on prawidłowo zainstalowany i będzie chronił domowników przed porażeniem prądem.
Jeśli test się nie powiedzie, należy sprawdzić podłączenia przewodów i jeszcze raz przeprowadzić procedurę testową. Tylko poprawnie zamontowany i przetestowany wyłącznik różnicowoprądowy zapewnia pełne bezpieczeństwo instalacji elektrycznej.
Podsumowanie
Podłączenie wyłącznika różnicowoprądowego (RCD) nie musi być trudnym zadaniem, jeśli tylko zachowamy należytą ostrożność i postępujemy zgodnie z instrukcją krok po kroku. Kluczowe jest sprawdzenie stanu instalacji przed rozpoczęciem prac oraz dobór odpowiednich narzędzi. Wyłącznik RCD montujemy zawsze po stronie zasilania, aby zabezpieczał całą instalację. Na koniec należy koniecznie przetestować działanie wyłącznika różnicowoprądowego - to gwarancja naszego bezpieczeństwa.
Mamy nadzieję, że ten poradnik ułatwił zrozumienie zasad montażu RCD. Z pewnością przyda się on każdemu majsterkowiczowi lub elektrykowi wykonującemu prace we własnym zakresie. W razie wątpliwości zawsze można zwrócić się do specjalisty.
