Obowiązkowe uziemienie fotowoltaiki: Dlaczego to klucz do bezpieczeństwa?

W dzisiejszych czasach, kiedy coraz więcej osób decyduje się na inwestycję w odnawialne źródła energii, kluczowe staje się zrozumienie wszystkich aspektów związanych z bezpieczeństwem i prawidłowym funkcjonowaniem instalacji fotowoltaicznej. Ten artykuł ma na celu wyjaśnienie, dlaczego uziemienie fotowoltaiki jest nie tylko zalecane, ale wręcz obowiązkowe w Polsce, a także jakie korzyści płyną z jego prawidłowego wykonania dla bezpieczeństwa, zgodności z prawem i ochrony Twojej inwestycji.

Czy uziemienie fotowoltaiki jest koniecznością?

Odpowiedź jest jednoznaczna: tak, uziemienie instalacji fotowoltaicznej jest w Polsce absolutnym obowiązkiem. Nie jest to jedynie zalecenie czy dobra praktyka, ale wymóg prawny i techniczny, którego nie można ignorować. Jako ekspertka w dziedzinie instalacji elektrycznych, zawsze podkreślam, że ten aspekt jest fundamentalny dla bezpieczeństwa i prawidłowego funkcjonowania całego systemu.

Zrozumienie kwestii uziemienia jest niezwykle ważne dla każdego właściciela instalacji PV. Chodzi tu nie tylko o spełnienie formalnych wymogów, ale przede wszystkim o bezpieczeństwo ludzi domowników, serwisantów czy nawet sąsiadów. Ponadto, prawidłowe uziemienie to ochrona Twojej inwestycji przed kosztownymi awariami i zniszczeniami, a także sposób na uniknięcie poważnych problemów prawnych i ubezpieczeniowych w przyszłości.

Wiele osób myli uziemienie z ochroną odgromową, czyli popularnym piorunochronem. Muszę jasno zaznaczyć, że są to dwa różne, choć uzupełniające się systemy. Uziemienie jest zawsze obowiązkowe i jego głównym zadaniem jest ochrona przed porażeniem prądem w przypadku awarii izolacji oraz odprowadzenie przepięć do ziemi, chroniąc sprzęt.

Natomiast ochrona odgromowa, czyli instalacja piorunochronna, ma za zadanie chronić budynek i jego mieszkańców przed bezpośrednim uderzeniem pioruna. Konieczność jej montażu zależy od oceny ryzyka dla danego obiektu, zgodnie z obowiązującymi normami. Pamiętajmy, że bez uziemienia nawet najlepszy piorunochron nie spełni swojej funkcji, ponieważ to właśnie uziom jest drogą dla prądu piorunowego do bezpiecznego rozproszenia w ziemi.

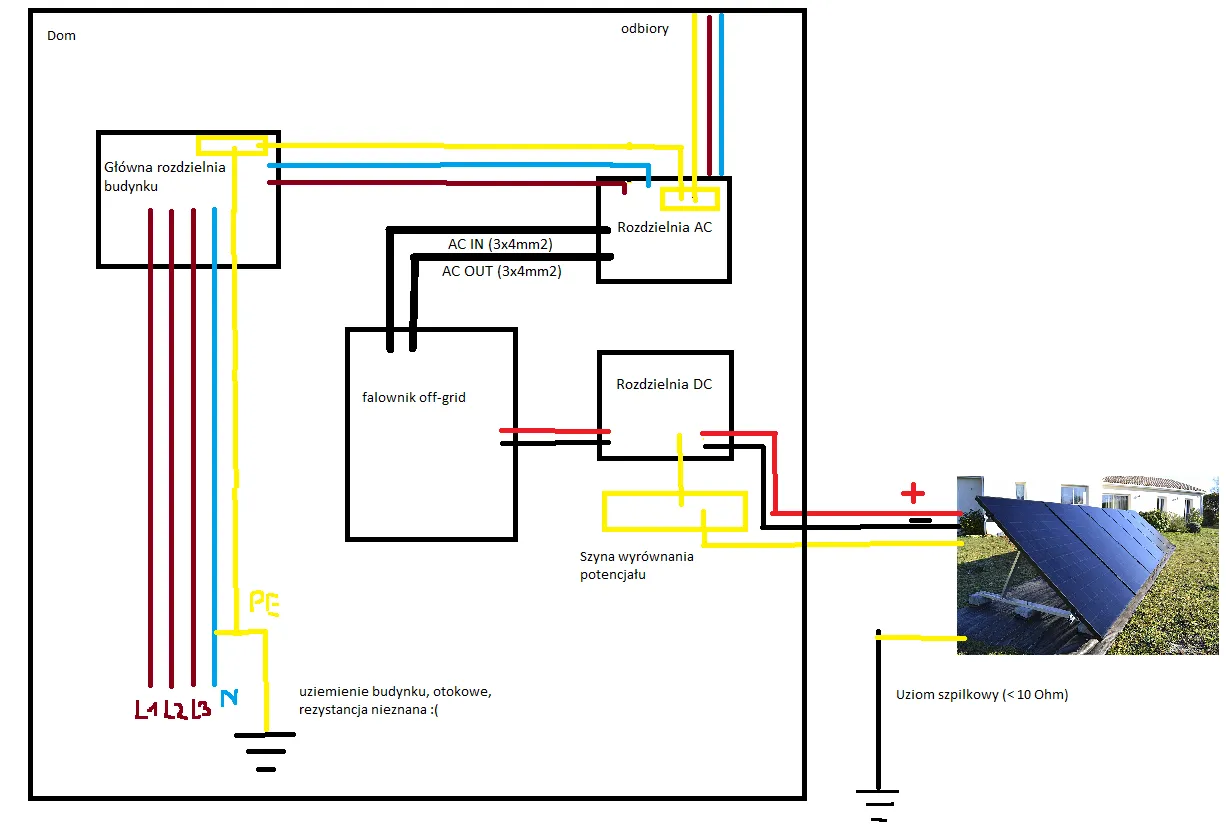

Uziemienie fotowoltaiki w świetle prawa i norm

Kwestie bezpieczeństwa instalacji, w tym tych fotowoltaicznych, reguluje w Polsce przede wszystkim Prawo Budowlane. Jest to ogólna podstawa prawna, która nakłada na inwestorów i wykonawców obowiązek zapewnienia bezpieczeństwa konstrukcji i instalacji, a także ich zgodności z zasadami wiedzy technicznej i obowiązującymi normami.

Bardziej szczegółowe wytyczne dotyczące bezpieczeństwa elektrycznego i wymogów uziemienia instalacji fotowoltaicznych znajdziemy w normie PN-HD 60364 "Instalacje elektryczne w budynkach". Norma ta kompleksowo określa zasady projektowania, wykonywania i sprawdzania instalacji elektrycznych niskiego napięcia, w tym sekcji dotyczących ochrony przeciwporażeniowej i uziemień. To właśnie w niej zawarte są kluczowe informacje o tym, jak prawidłowo wykonać uziemienie, aby zapewnić maksymalne bezpieczeństwo.

Choć norma PN-EN 62305 "Ochrona odgromowa" dotyczy głównie ochrony przed skutkami wyładowań atmosferycznych i nie jest tożsama z uziemieniem ochronnym, to jej zasady są ściśle powiązane z prawidłowym odprowadzaniem prądów do ziemi. Skuteczna ochrona odgromowa wymaga bowiem sprawnego systemu uziemiającego, który jest w stanie bezpiecznie rozproszyć energię pioruna. Dlatego też, projektując instalację PV, często musimy brać pod uwagę obie te normy.

Ignorowanie przepisów dotyczących uziemienia może mieć bardzo poważne konsekwencje, zarówno prawne, jak i finansowe. Jako specjalistka, przestrzegam przed takimi zaniedbaniami:

• Brak odbioru instalacji: Bez prawidłowo wykonanego i udokumentowanego uziemienia instalacja nie zostanie odebrana przez zakład energetyczny, co uniemożliwi jej uruchomienie i produkcję energii.
• Problemy z ubezpieczeniem: W przypadku awarii, pożaru lub innych szkód, ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli stwierdzi, że instalacja nie spełniała wymogów bezpieczeństwa, w tym nie miała prawidłowego uziemienia.
• Odpowiedzialność karna: W skrajnych przypadkach, gdy brak uziemienia doprowadzi do wypadku (np. porażenia prądem), osoby odpowiedzialne za instalację mogą ponieść odpowiedzialność karną.
• Utrata gwarancji: Wielu producentów komponentów fotowoltaicznych uzależnia gwarancję od prawidłowego wykonania całej instalacji, w tym systemu uziemiającego.

Dlaczego uziemienie instalacji fotowoltaicznej jest kluczowe?

Uziemienie to nasza pierwsza i najważniejsza linia obrony w przypadku awarii. W sytuacji uszkodzenia izolacji lub wystąpienia zwarcia, metalowe elementy instalacji, takie jak ramy paneli czy konstrukcja wsporcza, mogą znaleźć się pod napięciem. Prawidłowo wykonane uziemienie natychmiast odprowadza ten niebezpieczny prąd do ziemi, zapobiegając porażeniu prądem osób, które mogłyby dotknąć tych elementów. To fundamentalna ochrona życia i zdrowia użytkowników.

Kolejnym niezwykle ważnym aspektem jest ochrona przed przepięciami. Instalacje fotowoltaiczne są narażone na przepięcia, które mogą być wywołane zarówno przez pobliskie wyładowania atmosferyczne, jak i przez zakłócenia w sieci energetycznej. Przepięcia te mogą uszkodzić lub całkowicie zniszczyć kosztowne komponenty, takie jak falownik (inwerter) czy same panele PV. Uziemienie, we współpracy z odpowiednimi ogranicznikami przepięć, bezpiecznie odprowadza nadmiar energii do ziemi, chroniąc Twoją inwestycję.

Uziemienie odgrywa również kluczową rolę w minimalizowaniu ryzyka pożaru. Nagromadzenie ładunków elektrycznych lub iskrzenie w wyniku wadliwej instalacji może doprowadzić do zapłonu materiałów łatwopalnych. Odprowadzając potencjalnie niebezpieczne prądy do ziemi, uziemienie zapobiega powstawaniu niekontrolowanych łuków elektrycznych i iskrzeniu, znacząco zwiększając bezpieczeństwo pożarowe budynku i jego otoczenia.

Co więcej, prawidłowe uziemienie wpływa na ogólną stabilność pracy instalacji fotowoltaicznej. Pomaga ono minimalizować zakłócenia elektromagnetyczne, które mogłyby negatywnie wpływać na elektronikę falownika i innych urządzeń. Dzięki temu system działa bardziej niezawodnie, efektywniej i bezawaryjnie, co przekłada się na maksymalizację produkcji energii i dłuższą żywotność wszystkich komponentów.

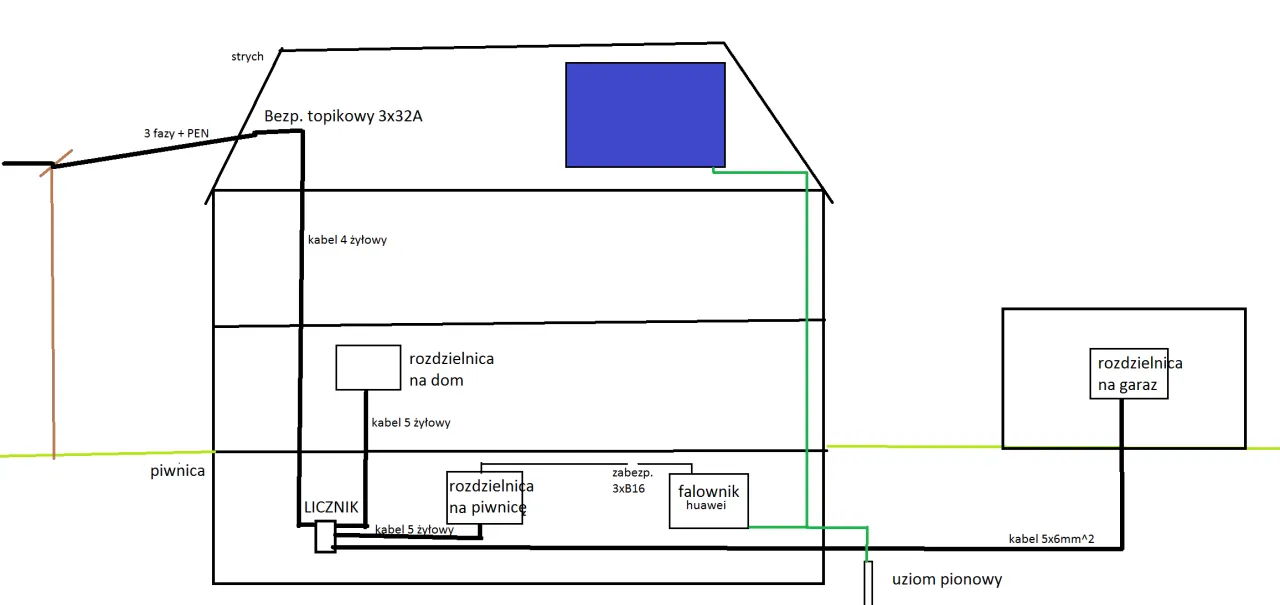

Które elementy instalacji fotowoltaicznej wymagają uziemienia?

Zacznijmy od podstaw: metalowe ramy modułów fotowoltaicznych. Są one pierwszą linią obrony przed porażeniem. W przypadku uszkodzenia izolacji wewnątrz modułu lub uszkodzenia kabli, rama może znaleźć się pod napięciem. Uziemienie ram zapewnia, że w takiej sytuacji prąd zostanie bezpiecznie odprowadzony do ziemi, chroniąc każdego, kto mógłby dotknąć paneli.

Kolejnym elementem, który bezwzględnie wymaga uziemienia, jest cała metalowa konstrukcja wsporcza, na której montowane są panele. Niezależnie od tego, czy jest to konstrukcja dachowa, czy wolnostojąca, jej metalowe elementy muszą być połączone z systemem uziemiającym. Stanowi to integralną część ochrony przeciwporażeniowej i przeciwprzepięciowej dla całej instalacji.

Nie możemy zapomnieć o falowniku (inwerterze). To serce systemu fotowoltaicznego, odpowiedzialne za przekształcanie prądu stałego z paneli na prąd zmienny, używany w domu i oddawany do sieci. Falownik jest urządzeniem elektronicznym, wrażliwym na przepięcia, a także potencjalnym źródłem zagrożenia w przypadku awarii. Dlatego jego prawidłowe uziemienie jest absolutnie kluczowe dla jego ochrony, bezpieczeństwa użytkowników i stabilności pracy całej instalacji.

Jak prawidłowo wykonać uziemienie fotowoltaiki: praktyczny przewodnik

Wykonanie uziemienia to złożony proces, który wymaga wiedzy i doświadczenia. Istnieją różne rodzaje uziomów: pionowe (tzw. szpilki), poziome (układane w wykopach) czy fundamentowe (wykorzystujące zbrojenie fundamentów budynku). Wybór odpowiedniego typu zależy od wielu czynników, takich jak warunki gruntowe (wilgotność, rodzaj gleby), specyfika projektu oraz dostępne miejsce. Profesjonalny instalator zawsze dobierze najbardziej efektywne rozwiązanie.

Niezwykle ważne jest również użycie odpowiednich przewodów i złączek do wykonania połączeń uziemiających. Muszą one być wykonane z materiałów o wysokiej przewodności (najczęściej miedź lub stal ocynkowana), odpornych na korozję i uszkodzenia mechaniczne. Trwałość i niska rezystancja połączeń są kluczowe dla skuteczności całego systemu uziemiającego. Nie można tu iść na kompromisy.

Po wykonaniu uziemienia, pomiar rezystancji uziemienia jest absolutnie kluczowy. To jedyny sposób, aby zweryfikować jego skuteczność. W przypadku instalacji fotowoltaicznych, zgodnie z normami, wartość rezystancji uziemienia powinna być niższa niż 10 Ω (omów). Pomiary te wykonuje się specjalistycznymi miernikami przez wykwalifikowanych elektryków lub instalatorów PV posiadających odpowiednie uprawnienia. Wyniki pomiarów są następnie dokumentowane w protokole, który jest niezbędny do odbioru instalacji.

Wiele osób zastanawia się, czy uziemienie instalacji PV można podłączyć do istniejącej instalacji uziemiającej budynku. Odpowiedź brzmi: tak, jest to często możliwe i nawet zalecane, ale wymaga to oceny przez wykwalifikowanego specjalistę. Istniejąca instalacja musi spełniać aktualne normy i mieć odpowiednio niską rezystancję. Niekiedy konieczne jest jej wzmocnienie lub rozbudowa, aby sprostać dodatkowym wymaganiom instalacji fotowoltaicznej. Nigdy nie należy tego robić bez konsultacji z ekspertem.

Brak uziemienia: realne zagrożenia i kosztowne konsekwencje

Brak lub wadliwe uziemienie instalacji fotowoltaicznej to bezpośrednie śmiertelne ryzyko porażenia prądem. W przypadku uszkodzenia izolacji, metalowe elementy instalacji mogą znaleźć się pod napięciem. Dotknięcie takiego elementu przez domownika, dziecko czy serwisanta może skończyć się tragicznie. Jako ekspertka, zawsze stawiam bezpieczeństwo na pierwszym miejscu i dlatego tak mocno podkreślam wagę prawidłowego uziemienia.

Poza zagrożeniem dla życia, brak uziemienia niesie ze sobą ryzyko kosztownych awarii i zniszczeń komponentów. Oto niektóre z nich:

• Uszkodzenie lub zniszczenie inwertera: Falownik, jako najbardziej złożony i kosztowny element instalacji, jest niezwykle wrażliwy na przepięcia. Brak uziemienia lub jego nieprawidłowe wykonanie może doprowadzić do jego trwałego uszkodzenia, co wiąże się z wysokimi kosztami wymiany.
• Uszkodzenie paneli fotowoltaicznych: Przepięcia mogą również uszkodzić moduły PV, prowadząc do obniżenia ich wydajności lub całkowitego zniszczenia.
• Ryzyko pożaru: Nieodprowadzone ładunki elektryczne mogą prowadzić do iskrzenia i przegrzewania się elementów, co w konsekwencji może wywołać pożar instalacji lub budynku.
• Zakłócenia pracy systemu: Brak stabilnego punktu odniesienia, jakim jest uziemienie, może prowadzić do niestabilnej pracy falownika i innych urządzeń, obniżając efektywność całej instalacji.

Jedną z najbardziej dotkliwych konsekwencji braku prawidłowego uziemienia jest odmowa wypłaty odszkodowania przez ubezpieczyciela w przypadku awarii, pożaru lub innych szkód. Polisy ubezpieczeniowe często zawierają klauzule, które zwalniają ubezpieczyciela z odpowiedzialności, jeśli instalacja nie spełniała obowiązujących norm i przepisów bezpieczeństwa. W takiej sytuacji całe koszty naprawy lub odbudowy spadają na właściciela.

Co więcej, wielu producentów komponentów fotowoltaicznych, zarówno paneli, jak i falowników, uzależnia ważność gwarancji od prawidłowego wykonania całej instalacji zgodnie z ich wytycznymi i obowiązującymi normami. Brak uziemienia może skutkować utratą gwarancji, co oznacza, że w przypadku awarii będziesz musiał pokryć koszty naprawy lub wymiany z własnej kieszeni, nawet jeśli komponenty są nowe.

Uziemienie fotowoltaiki: samodzielnie czy z pomocą specjalisty?

Próba samodzielnego wykonania uziemienia instalacji fotowoltaicznej lub szukanie pozornych oszczędności poprzez zatrudnianie niewykwalifikowanych osób to, moim zdaniem, bardzo ryzykowna gra. Zamiast realnych oszczędności, narażamy się na znacznie większe ryzyko i koszty w przyszłości od zagrożenia życia, przez uszkodzenie drogiego sprzętu, po problemy prawne i ubezpieczeniowe. Uziemienie to zbyt poważna sprawa, by traktować ją lekceważąco.

Wykonanie uziemienia instalacji fotowoltaicznej wymaga specjalistycznej wiedzy i odpowiednich uprawnień. Instalator, który podejmuje się tego zadania, powinien posiadać uprawnienia SEP (Stowarzyszenia Elektryków Polskich) w zakresie eksploatacji (E) i dozoru (D) urządzeń, instalacji i sieci elektrycznych. Tylko osoba z takimi kwalifikacjami jest w stanie prawidłowo zaprojektować, wykonać i zmierzyć system uziemiający, gwarantując jego skuteczność i bezpieczeństwo.

Jako właściciel instalacji, masz prawo i obowiązek zweryfikować, czy uziemienie zostało wykonane poprawnie. Oto kilka wskazówek, jak to zrobić:

• Protokół pomiarów rezystancji uziemienia: Zawsze żądaj od instalatora pisemnego protokołu z pomiarów rezystancji uziemienia. Dokument ten powinien zawierać datę pomiaru, typ miernika, uzyskane wartości (poniżej 10 Ω!), dane osoby wykonującej pomiar i jej uprawnienia.
• Wizualna kontrola: O ile to możliwe, sprawdź wizualnie, czy wszystkie metalowe elementy (ramy paneli, konstrukcja) są połączone z przewodem uziemiającym. Przewody powinny być solidnie zamocowane i nieuszkodzone.
• Zgodność z projektem: Upewnij się, że wykonane uziemienie jest zgodne z projektem instalacji fotowoltaicznej, który powinien zawierać schemat i opis systemu uziemiającego.
• Certyfikaty i uprawnienia: Poproś instalatora o okazanie aktualnych uprawnień SEP.

Uziemienie fotowoltaiki: polisa bezpieczeństwa na lata

Podsumowując, uziemienie instalacji fotowoltaicznej to nie tylko wymóg prawny, ale przede wszystkim niezbędna polisa bezpieczeństwa. Chroni ono życie i zdrowie ludzi, zabezpiecza Twoją kosztowną inwestycję przed uszkodzeniami spowodowanymi przepięciami i awariami, minimalizuje ryzyko pożaru oraz zapewnia stabilną i efektywną pracę całego systemu.

Pamiętajmy, że prawidłowo wykonane uziemienie jest fundamentalnym warunkiem długotrwałej, bezpiecznej i bezproblemowej eksploatacji całej instalacji fotowoltaicznej. Nie warto na nim oszczędzać ani powierzać jego wykonania niewykwalifikowanym osobom. Inwestycja w profesjonalne uziemienie to inwestycja w spokój ducha i pewność, że Twoja fotowoltaika będzie służyć Ci niezawodnie przez wiele lat.
