Bezpieczny montaż gniazdek przy wodzie kluczowe odległości i wymagania normy PN-HD 60364
- Minimalna odległość: Gniazdka od wanny, prysznica, zlewu lub umywalki muszą być oddalone o minimum 60 cm.
- Strefy ochronne w łazience: Wyróżnia się strefy 0, 1, 2 i 3, z czego gniazdka 230V można montować wyłącznie w strefie 3 (czyli poza obszarem 60 cm od krawędzi wanny/prysznica).
- Klasa szczelności: W łazience (w strefie 3) oraz w szafce pod zlewem gniazdka muszą mieć stopień ochrony co najmniej IP44 (bryzgoszczelne).
- Ochrona różnicowoprądowa: Wszystkie obwody w łazience i kuchni (gniazdka) muszą być chronione wyłącznikiem RCD o prądzie zadziałania 30 mA.
- Uziemienie: Gniazdka muszą posiadać styk ochronny (bolec).
- Dedykowane obwody: Kuchnia i łazienka powinny mieć wyodrębnione obwody elektryczne.
Woda i prąd to połączenie, które w ułamku sekundy może stać się śmiertelnie niebezpieczne. Niestety, w codziennym pośpiechu często zapominamy o podstawowych zasadach bezpieczeństwa, zwłaszcza podczas remontów czy planowania instalacji elektrycznej w miejscach, gdzie woda jest na wyciągnięcie ręki czyli w kuchni i łazience. Jako ekspertka w dziedzinie bezpieczeństwa instalacji elektrycznych, zawsze podkreślam, że przestrzeganie norm to nie opcja, a konieczność.
W Polsce podstawowym dokumentem, który reguluje kwestie bezpieczeństwa elektrycznego w pomieszczeniach z wanną lub prysznicem, jest norma PN-HD 60364-7-701:2010. To właśnie ona wyznacza ramy, w których możemy bezpiecznie projektować i montować gniazdka elektryczne, minimalizując ryzyko porażenia prądem. Zrozumienie jej zasad jest kluczowe dla każdego, kto chce, aby jego dom był nie tylko funkcjonalny, ale przede wszystkim bezpieczny.
Bezpieczeństwo w łazience: poznaj kluczowe strefy ochronne
Zgodnie z normą PN-HD 60364-7-701:2010, łazienka nie jest jednolitym obszarem, jeśli chodzi o zasady montażu instalacji elektrycznych. Jest ona podzielona na cztery strefy ochronne (0, 1, 2, 3), które determinują, jaki osprzęt elektryczny może być w nich montowany i z jakimi zabezpieczeniami. To kluczowe rozróżnienie, które ma na celu maksymalne zwiększenie bezpieczeństwa użytkowników.
Strefa 0 i 1: absolutny zakaz montażu gniazdek
Strefa 0 to najbardziej krytyczny obszar wnętrze wanny lub brodzika prysznicowego. Tutaj ryzyko bezpośredniego kontaktu z wodą jest największe, dlatego obowiązuje absolutny zakaz montażu jakichkolwiek gniazdek czy przełączników. Nawet niskonapięciowe urządzenia muszą spełniać restrykcyjne wymogi.
Tuż za nią mamy strefę 1, czyli obszar bezpośrednio nad wanną lub brodzikiem, sięgający do wysokości 2,25 m od podłogi. Podobnie jak w strefie 0, montaż gniazdek 230V jest tu kategorycznie zabroniony. Można tu instalować jedynie specjalne urządzenia zasilane bardzo niskim napięciem bezpiecznym (SELV) lub urządzenia do podgrzewania wody, pod warunkiem, że są trwale podłączone i odpowiednio zabezpieczone.
Strefa 2: obszar pod specjalnym nadzorem (60 cm od wanny/prysznica)
Strefa 2 to pas o szerokości 60 cm, który rozciąga się od granicy strefy 1 (czyli od zewnętrznej krawędzi wanny lub brodzika) i również sięga do wysokości 2,25 m. W tej strefie montaż gniazdek jest dopuszczalny, ale wyłącznie warunkowo. Muszą być one zasilane przez transformator separacyjny lub być częścią specjalnych urządzeń, np. do golarek. W praktyce, aby uniknąć komplikacji i zapewnić maksymalne bezpieczeństwo, zazwyczaj unika się tu montażu standardowych gniazd 230V.
Strefa 3: gdzie bezpiecznie zamontować gniazdko w łazience?
Na szczęście jest też obszar, w którym możemy swobodnie montować gniazdka. Strefa 3 to pozostała część łazienki, która zaczyna się 60 cm od krawędzi wanny lub prysznica (czyli poza strefą 2). To właśnie tutaj, z zachowaniem pewnych wymogów dotyczących klasy szczelności i ochrony różnicowoprądowej, możemy bezpiecznie instalować standardowe gniazdka elektryczne.

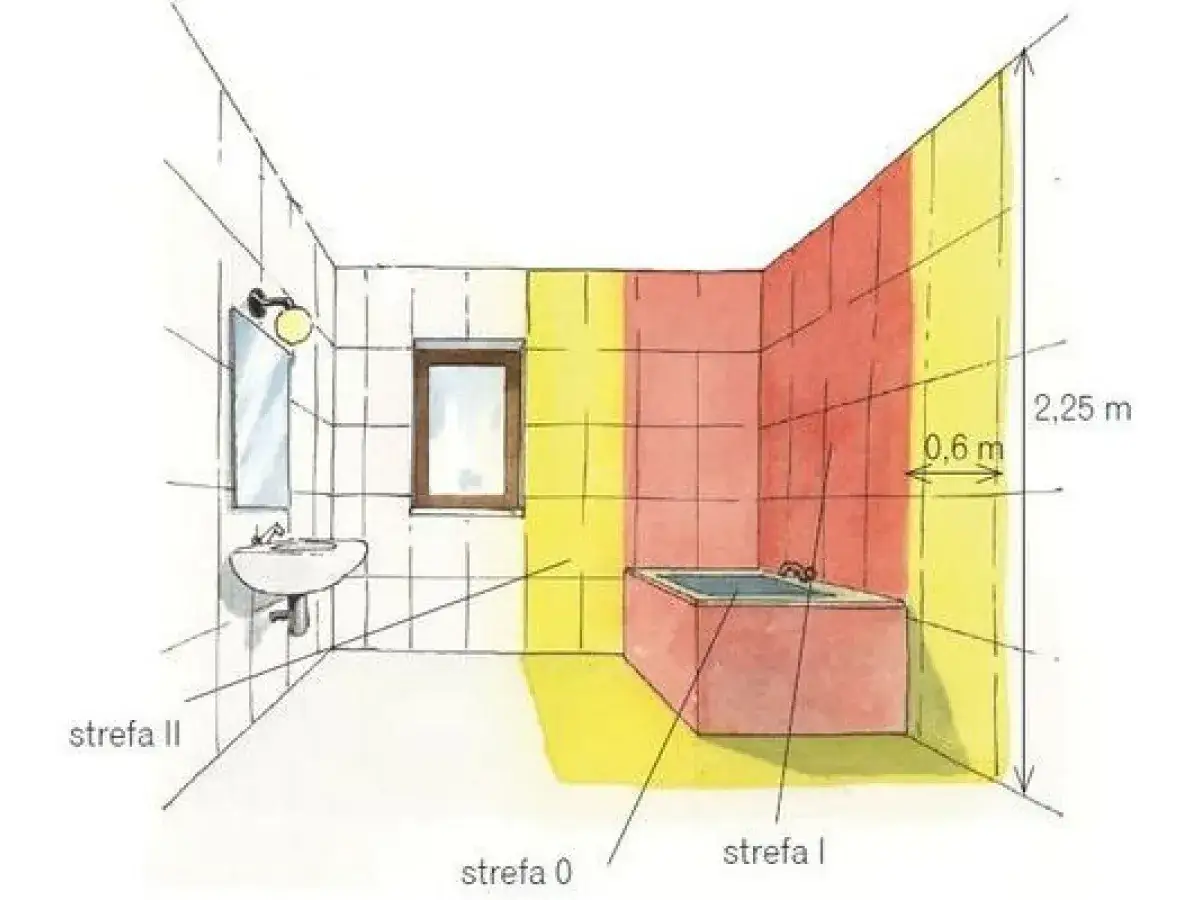

Wizualizacja stref: jak samodzielnie wyznaczyć je w swoim domu?
Wyznaczenie stref w łazience nie jest skomplikowane. Wystarczy miarka i odrobina uwagi:
- Strefa 0: To po prostu wnętrze wanny lub brodzika.
- Strefa 1: Zmierz od dna wanny/brodzika w górę do wysokości 2,25 m. To jest pionowa przestrzeń bezpośrednio nad nimi.
- Strefa 2: Od zewnętrznej krawędzi wanny lub brodzika zmierz 60 cm w poziomie. Ten pas, również do wysokości 2,25 m, to strefa 2.
- Strefa 3: Wszystko, co znajduje się poza tymi obszarami, czyli dalej niż 60 cm od wanny/prysznica, to strefa 3.
Gniazdko przy wannie i prysznicu: zasada 60 centymetrów
Kluczową zasadą, którą zawsze powtarzam, jest minimalna odległość 60 cm gniazdka od zewnętrznej krawędzi wanny lub brodzika. Ta odległość nie jest przypadkowa to właśnie ona stanowi granicę między strefą 2, gdzie montaż gniazdek jest mocno ograniczony, a strefą 3, gdzie możemy działać swobodniej. Nigdy nie instaluj gniazdka bliżej niż 60 cm od źródła wody, aby uniknąć niebezpiecznych sytuacji.
Jak prawidłowo mierzyć odległość od krawędzi wanny i kabiny?
Pomiar odległości 60 cm powinien być wykonany od zewnętrznej krawędzi wanny lub brodzika. Jeśli masz kabinę prysznicową, mierz od jej zewnętrznej krawędzi. Ważne jest, aby pomiar był dokonany w linii poziomej, prostopadle do ściany, na której ma być zamontowane gniazdko. Pamiętaj, że liczy się najbliższy punkt krawędzi do najbliższego punktu gniazdka.
Zalecana wysokość montażu gniazdek w łazience: dlaczego 120 cm to dobry standard?
Oprócz odległości poziomej, warto zwrócić uwagę na wysokość montażu. Typowa zalecana wysokość to 110-120 cm nad podłogą. Niektóre źródła, w tym ja, skłaniają się nawet ku 140 cm jako optymalnej wysokości, która dodatkowo zwiększa bezpieczeństwo. Wyższa lokalizacja gniazdka minimalizuje ryzyko zachlapania, a także ułatwia dostęp do niego bez konieczności schylania się.

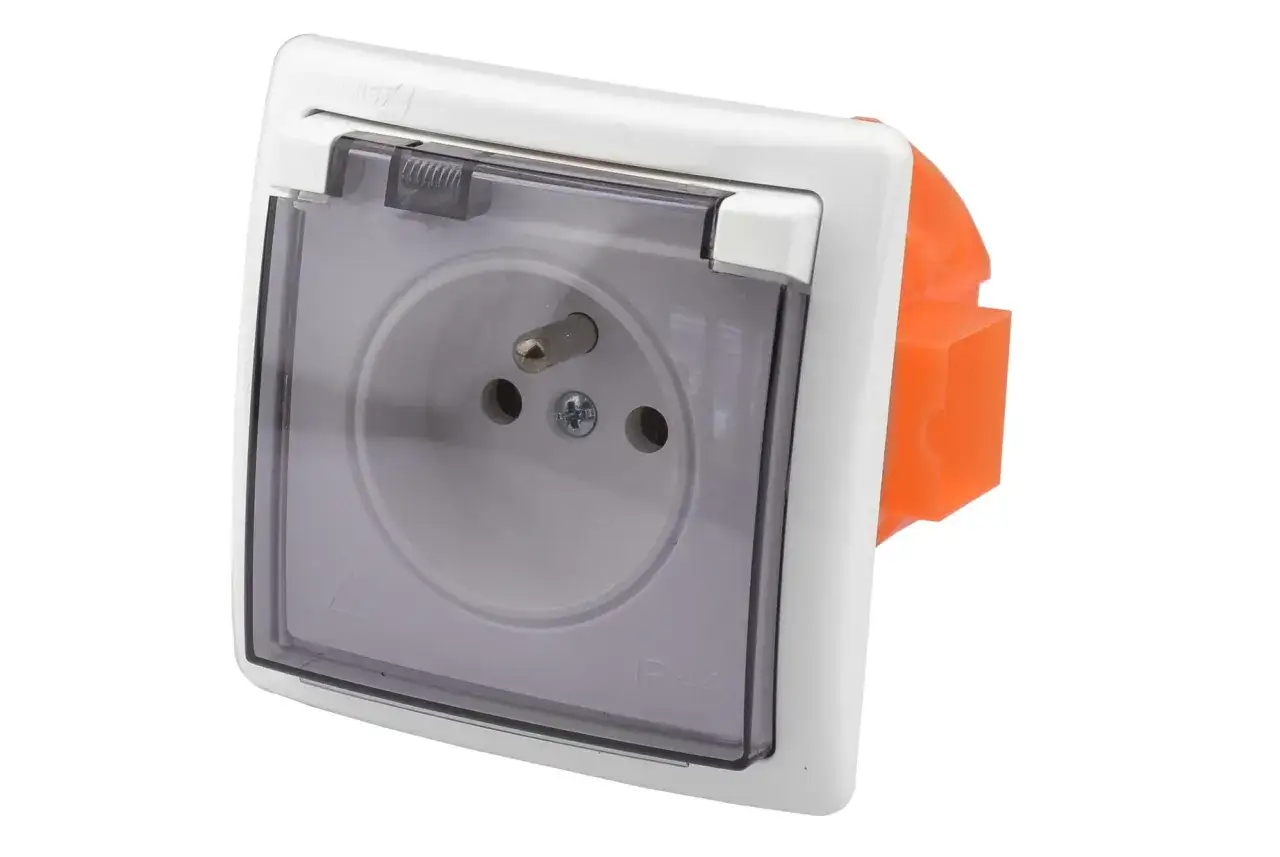

Jakie gniazdko wybrać do łazienki? Tajemnica symbolu IP44
W strefie 3 łazienki, gdzie montujemy gniazdka, kluczowe jest zastosowanie odpowiedniego sprzętu. Muszą to być gniazdka o stopniu ochrony co najmniej IP44. Co to oznacza? Symbol IP (Ingress Protection) informuje o odporności urządzenia na wnikanie ciał stałych i wody. Pierwsza cyfra (4) oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm, natomiast druga cyfra (4) gwarantuje ochronę przed bryzgami wody z dowolnego kierunku. Takie gniazdka często wyposażone są w ochronną klapkę, która dodatkowo zabezpiecza je przed wilgocią.
Gniazdko przy zlewozmywaku w kuchni: zasady bezpieczeństwa
Kuchnia, podobnie jak łazienka, to pomieszczenie, w którym woda i prąd często idą w parze. Zlewozmywak, zmywarka, czajnik elektryczny to wszystko wymaga przemyślanej instalacji. Chociaż norma PN-HD 60364-7-701:2010 dotyczy głównie łazienek, zasady bezpieczeństwa w kuchni są bardzo podobne, a w niektórych aspektach wręcz tożsame, zwłaszcza jeśli chodzi o minimalne odległości od źródeł wody.
Minimalna bezpieczna odległość gniazdka od krawędzi zlewu
Zarówno w kuchni, jak i w łazience, odległość gniazdka od krawędzi zlewozmywaka lub umywalki powinna wynosić minimum 60 cm. To uniwersalna zasada, która ma na celu zapobieganie przypadkowemu zachlapaniu gniazdka wodą i minimalizowanie ryzyka porażenia prądem. Pamiętaj, że nawet niewielka ilość wody może być przewodnikiem.
Wysokość gniazd nad blatem kuchennym: ergonomia i bezpieczeństwo w jednym
W kuchni, oprócz bezpieczeństwa, liczy się również ergonomia. Standardowa wysokość montażu gniazdek nad blatem kuchennym to zazwyczaj 100-120 cm nad podłogą, co przekłada się na około 15-30 cm nad powierzchnią blatu. Taka wysokość jest komfortowa w użytkowaniu, a jednocześnie zapewnia odpowiedni dystans od zlewu i minimalizuje ryzyko zalania podczas codziennych czynności.
Czy gniazdko w szafce pod zlewem to dobry pomysł? Warunki, które trzeba spełnić
Montaż gniazdka w szafce pod zlewem, np. do zasilania zmywarki, młynka do odpadów czy systemu filtrującego wodę, jest dopuszczalny, ale wymaga szczególnej staranności i spełnienia konkretnych warunków. Po pierwsze, gniazdo musi być bryzgoszczelne (minimum IP44). Po drugie, powinno być umieszczone jak najwyżej w szafce, z dala od syfonu, rur i wszelkich potencjalnych nieszczelności. I oczywiście, tak jak wszystkie obwody w kuchni, musi być chronione wyłącznikiem różnicowoprądowym (RCD).
Techniczne wymagania, których nie możesz zignorować
Oprócz zasad dotyczących stref i odległości, istnieją również ogólne wymagania techniczne, które są absolutnie kluczowe dla bezpieczeństwa instalacji elektrycznych w pomieszczeniach mokrych. Ich zignorowanie to proszenie się o kłopoty.
Wyłącznik różnicowoprądowy (RCD) 30 mA: twój anioł stróż
To jeden z najważniejszych elementów ochronnych w każdym nowoczesnym domu, a w łazience i kuchni jest wręcz obowiązkowy. Wszystkie obwody w łazience oraz obwody gniazd wtyczkowych w kuchni muszą być chronione wyłącznikiem różnicowoprądowym (RCD) o prądzie zadziałania nieprzekraczającym 30 mA. RCD działa jak anioł stróż w przypadku wykrycia nawet niewielkiego upływu prądu, natychmiast odcina zasilanie, chroniąc przed porażeniem. To element, na którym nie wolno oszczędzać.
Obowiązek uziemienia: rola bolca w gniazdku
Wszystkie gniazdka w łazience i kuchni muszą posiadać styk ochronny, potocznie nazywany bolcem. Uziemienie jest fundamentalne dla bezpieczeństwa. W przypadku awarii urządzenia, np. przebicia izolacji, prąd zamiast popłynąć przez ciało człowieka, zostanie odprowadzony do ziemi, co zapobiegnie porażeniu. Brak bolca w gniazdku w tych pomieszczeniach to poważne naruszenie zasad bezpieczeństwa.
Osobne obwody elektryczne dla kuchni i łazienki: dlaczego to wymóg?
Przepisy wymagają stosowania wyodrębnionych obwodów elektrycznych dla gniazd wtyczkowych w łazience oraz dla urządzeń w kuchni. Dlaczego? Przede wszystkim dla zwiększenia bezpieczeństwa i niezawodności. W przypadku awarii w jednym obwodzie, pozostałe nadal działają. Dodatkowo, urządzenia w kuchni, takie jak piekarnik, zmywarka czy płyta indukcyjna, często mają dużą moc i wymagają dedykowanych obwodów z odpowiednimi zabezpieczeniami.
Najczęstsze błędy przy montażu gniazdek i jak ich uniknąć
Niestety, pomimo jasnych przepisów i norm, wciąż spotykam się z błędami, które mogą prowadzić do bardzo niebezpiecznych sytuacji. Warto je znać, aby świadomie ich unikać.
Montaż w niewłaściwej strefie: jakie są konsekwencje?
Najpoważniejszym błędem jest montaż gniazdek w strefach 0, 1 lub 2 bez spełnienia rygorystycznych warunków. Konsekwencje mogą być tragiczne od porażenia prądem, przez uszkodzenie sprzętu, po pożar. Zawsze upewnij się, że gniazdka 230V montujesz wyłącznie w strefie 3, czyli minimum 60 cm od krawędzi wanny lub prysznica.
Zwykłe gniazdka w strefie bryzgowej: ciche zaproszenie do katastrofy
Używanie zwykłych gniazdek (bez odpowiedniej klasy szczelności IP44) w miejscach narażonych na bryzgi wody, nawet w strefie 3, to kolejny częsty błąd. Woda, dostając się do wnętrza gniazdka, może spowodować zwarcie, uszkodzenie instalacji, a co gorsza porażenie prądem. Inwestycja w gniazdka IP44 to inwestycja w bezpieczeństwo.
Przeczytaj również: Czym zasypać kanał w garażu? Techniki skutecznego zabezpieczenia
Brak planu rozmieszczenia: jak uniknąć problemów z użytkowaniem sprzętów?
Często widzę, że gniazdka są montowane "na oko", bez przemyślanego planu. Efekt? Przedłużacze plączące się po podłodze, gniazdka zasłonięte przez meble lub po prostu brak dostępu do prądu tam, gdzie jest on potrzebny. Zanim zaczniesz montaż, dokładnie zaplanuj rozmieszczenie gniazdek, uwzględniając położenie sprzętów AGD, mebli i oczywiście stref ochronnych. To zapewni zarówno bezpieczeństwo, jak i funkcjonalność na lata.
