Ogrzewanie podłogowe: jak wiercić bez ryzyka uszkodzenia?

Wiercenie w podłodze z ogrzewaniem podłogowym to zadanie, które wielu z nas przyprawia o dreszcze. Obawa przed uszkodzeniem instalacji jest uzasadniona, ponieważ konsekwencje mogą być naprawdę kosztowne i problematyczne. W tym artykule, jako Agnieszka Kowalska, pokażę Ci sprawdzone metody i techniki, dzięki którym wykonasz otwory bezpiecznie i bez stresu.

Uszkodzenie ogrzewania podłogowego to jeden z najbardziej nieprzyjemnych scenariuszy, jaki może spotkać właściciela domu czy mieszkania. Z mojego doświadczenia wiem, że koszty naprawy potrafią przyprawić o zawrót głowy. Nie chodzi tylko o wymianę uszkodzonego fragmentu rury czy kabla, ale przede wszystkim o konieczność kucia posadzki, co wiąże się z ogromnym bałaganem i zniszczeniem wykończenia. Do tego dochodzi osuszanie pomieszczeń, a następnie odtworzenie wszystkich warstw podłogi, co generuje kolejne wydatki i czasochłonne prace. Zarówno ogrzewanie wodne, jak i elektryczne są podatne na uszkodzenia mechaniczne, choć ich naprawa wymaga nieco innych działań.

Krok pierwszy: Zostań detektywem i zlokalizuj ukryte rury grzewcze

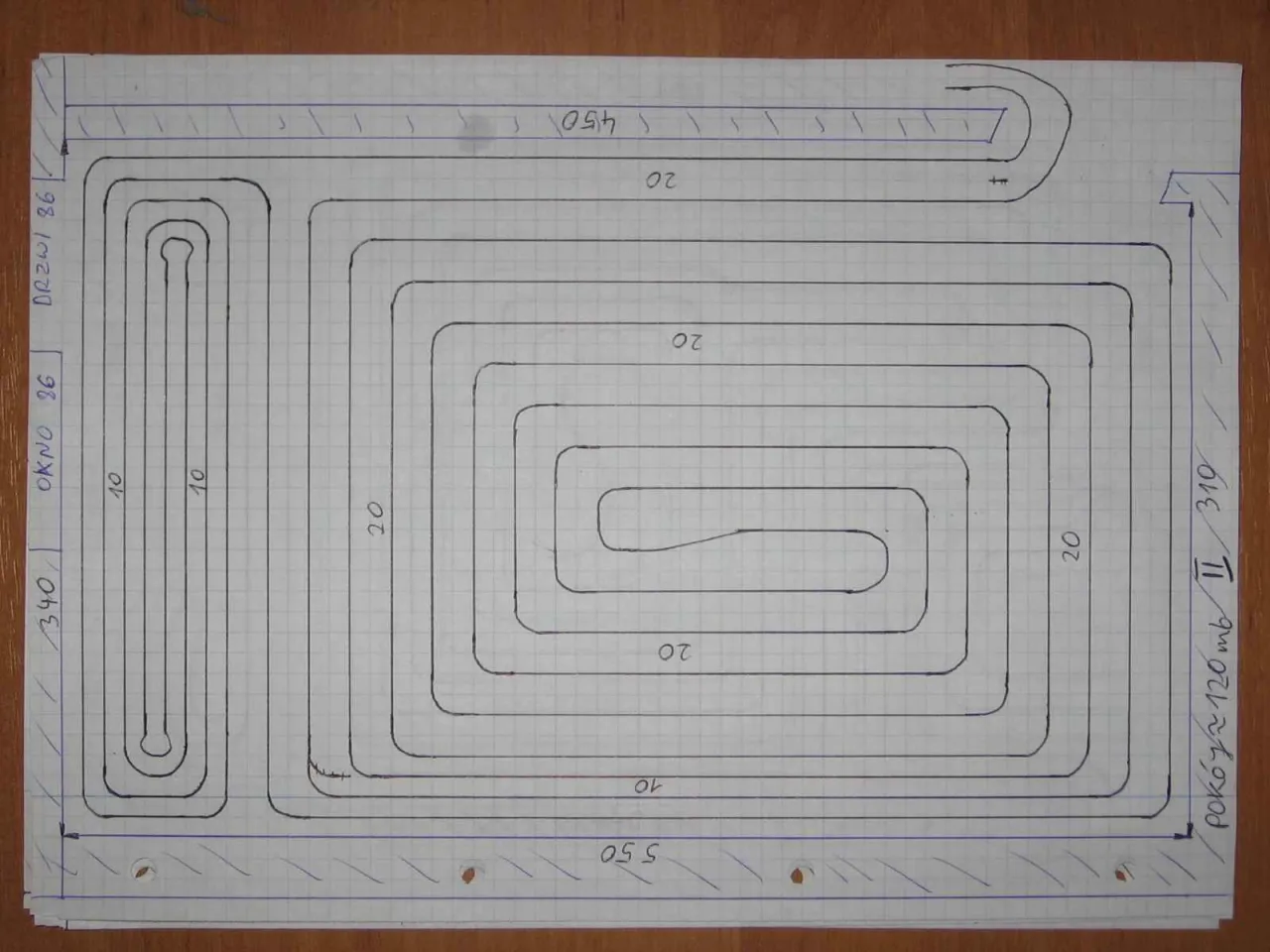

Zawsze powtarzam moim klientom: dokumentacja powykonawcza to Twój najlepszy przyjaciel! Jeśli masz dostęp do projektu instalacji ogrzewania podłogowego, to właśnie tam znajdziesz precyzyjny schemat rozłożenia rur lub kabli grzewczych. To najpewniejsza metoda lokalizacji, która pozwoli Ci uniknąć niepotrzebnego ryzyka. Zanim chwycisz za wiertarkę, poświęć chwilę na odnalezienie tych cennych planów.

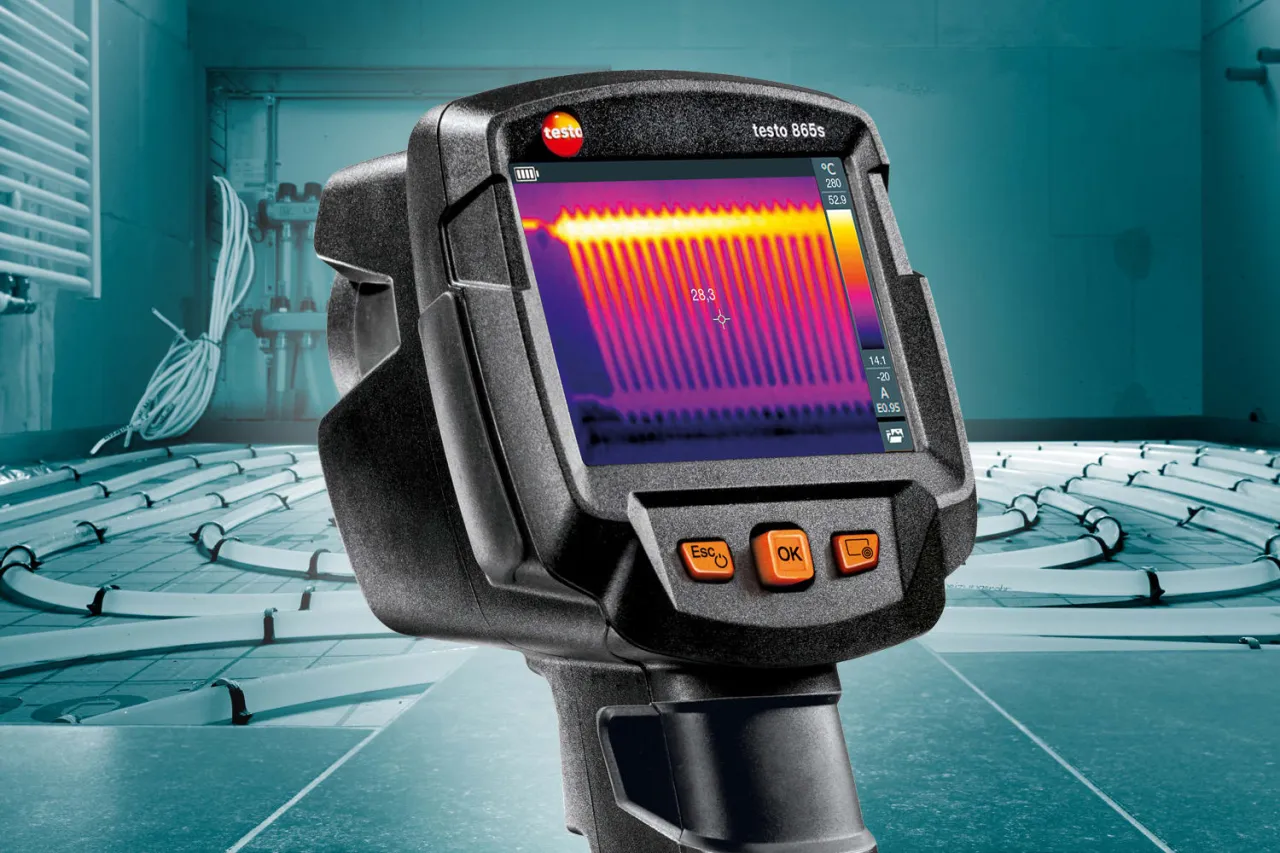

Co jednak, gdy dokumentacja zaginęła w akcji? W takiej sytuacji kamera termowizyjna staje się niezastąpionym narzędziem. Po włączeniu ogrzewania podłogowego, kamera wyraźnie pokazuje przebieg ciepłych rur pod posadzką, dzięki czemu możesz precyzyjnie zlokalizować każdą pętlę. Usługi z wykorzystaniem kamer termowizyjnych są dziś coraz bardziej dostępne, a ich koszt jest znikomy w porównaniu do potencjalnych kosztów naprawy uszkodzonej instalacji.

Alternatywą dla kamery termowizyjnej, choć nieco mniej precyzyjną, jest folia termoczuła. To specjalna mata, którą rozkłada się na podłodze. Po uruchomieniu ogrzewania, w miejscach przebiegu rur zmienia ona kolor, odwzorowując ich układ. Jest to rozwiązanie tańsze i łatwiejsze do zastosowania samodzielnie. Wspomnę też o metodach "domowych", takich jak lekkie zwilżanie podłogi i obserwowanie, gdzie najszybciej schnie. Muszę jednak uczciwie przyznać, że ich precyzja jest niska, a ryzyko błędu wysokie, dlatego osobiście ich nie polecam.

Na rynku dostępne są również zaawansowane wykrywacze przewodów i profili. Niektóre z nich potrafią wykrywać rury z tworzywa sztucznego wypełnione wodą, a także maty i kable grzewcze. Pamiętaj jednak, że ich skuteczność może być ograniczona. Głębokość instalacji oraz materiał, z którego wykonana jest posadzka, mają duży wpływ na precyzję odczytów. Zawsze traktuj je jako pomocnicze narzędzie, a nie jedyne źródło informacji.

Krok drugi: Planowanie operacji gdzie wiercić, a których miejsc unikać?

• Bezpośrednio przy ścianach: Zazwyczaj pozostawia się strefę buforową o szerokości około 10-15 cm, w której rury grzewcze nie są układane. To często najbezpieczniejsze miejsce do wiercenia.
• Pod stałą zabudową: Miejsca, gdzie planujesz postawić szafy, meble kuchenne na stałe lub inne ciężkie elementy, są zazwyczaj wolne od instalacji grzewczej. Projektanci celowo omijają te obszary, aby ciepło nie było blokowane.
• Pod brodzikami i wannami: Podobnie jak w przypadku zabudowy, pod elementami sanitarnymi rzadko układa się ogrzewanie podłogowe.

Pamiętaj jednak, że te miejsca są teoretycznie bezpieczniejsze. Zawsze, ale to zawsze, wymagają weryfikacji za pomocą jednej z wcześniej wymienionych metod lokalizacji. Nie ufaj ślepo samej teorii!

Kluczowe jest zrozumienie, na jakiej głębokości znajduje się Twoja instalacja. W przypadku wodnego ogrzewania podłogowego, rury (najczęściej PEX lub AL-PEX o średnicy 16-20 mm) są zazwyczaj pokryte warstwą wylewki o grubości od 4,5 do 6,5 cm. Oznacza to, że górna krawędź rury znajduje się około 3-5 cm pod powierzchnią posadzki. Jeśli masz ogrzewanie elektryczne w postaci mat grzewczych, mogą być one ułożone znacznie płycej, często tuż pod warstwą kleju do płytek, co wymaga jeszcze większej ostrożności.

Mając wszystkie zebrane informacje precyzyjną lokalizację rur, znajomość bezpiecznych stref i orientacyjną głębokość instalacji możesz przystąpić do wyznaczania punktów wiercenia. Użyj ołówka i miarki, aby dokładnie zaznaczyć miejsce, w którym chcesz wykonać otwór. Jeśli masz schemat, przenieś go na podłogę. Jeśli korzystałeś z kamery termowizyjnej lub folii, dokładnie obrysuj przebieg rur. Zawsze staraj się wiercić w punktach oddalonych od rur o co najmniej kilka centymetrów, nawet w "bezpiecznych" strefach.

Krok trzeci: Precyzyjne wiercenie narzędzia i techniki

To jest absolutna podstawa bezpiecznego wiercenia! Ogranicznik głębokości w wiertarce to Twój najważniejszy sprzymierzeniec. Ustaw go tak, aby wiertło nie mogło wejść głębiej niż np. 2,5-3 cm, czyli znacznie płycej niż szacowana górna krawędź rur. Lepiej wiercić na kilka razy, stopniowo zwiększając głębokość, niż przewiercić instalację za pierwszym razem. Pamiętaj, że nawet milimetry mają tu znaczenie.

Dobór odpowiedniego wiertła jest równie ważny. Do płytek ceramicznych czy gresu użyj wierteł diamentowych lub widiowych, a do betonu wiertła udarowego. Pamiętaj, aby wyłączyć udar, gdy zbliżasz się do szacowanej głębokości instalacji, zwłaszcza jeśli wiercisz w betonie. Udar może spowodować niekontrolowane pęknięcia i uszkodzenia rur. Wierć z umiarkowaną prędkością, pozwalając wiertłu swobodnie pracować.

Kluczem do sukcesu jest powolne i kontrolowane wiercenie. Unikaj pośpiechu i nagłych, silnych nacisków. Wierć stopniowo, regularnie sprawdzając głębokość otworu. Jeśli poczujesz nagły opór lub zmianę dźwięku, natychmiast przerwij wiercenie. Lepiej być nadmiernie ostrożnym niż później mierzyć się z kosztowną awarią. Ta zasada jest szczególnie ważna, gdy zbliżasz się do głębokości, na której spodziewasz się instalacji.

Awaria! Co robić, gdy dojdzie do uszkodzenia instalacji?

1. Natychmiast zamknij zawory: Biegnij do rozdzielacza ogrzewania podłogowego i zamknij zawory doprowadzające wodę do uszkodzonej pętli. To zminimalizuje wyciek i szkody.
2. Wezwij hydraulika: Nie próbuj naprawiać tego samodzielnie, chyba że masz doświadczenie. Profesjonalny hydraulik oceni sytuację i zastosuje odpowiednią złączkę naprawczą (obejmę lub złączkę zaciskową).

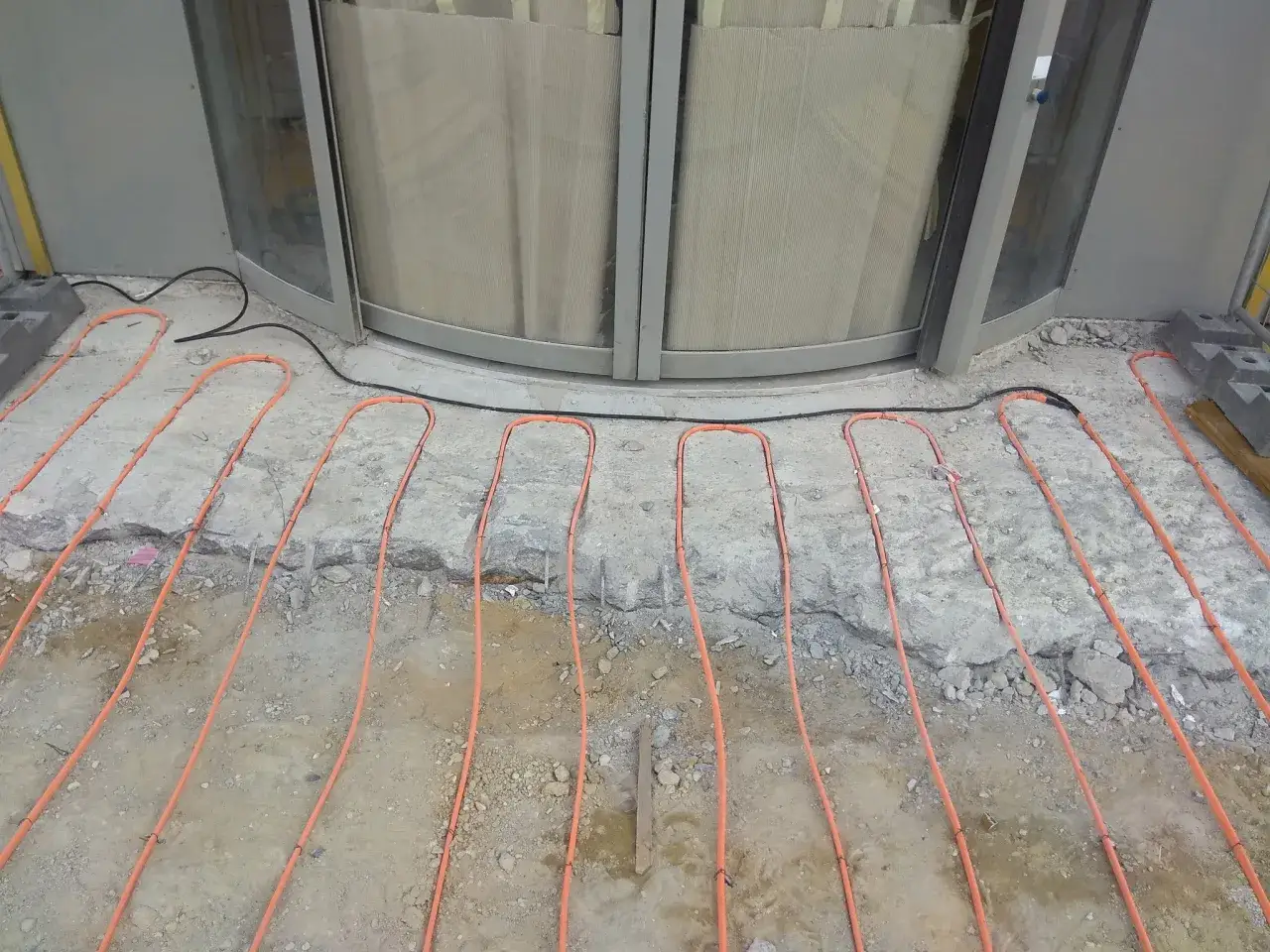

3. Przygotuj się na kucie: Niestety, naprawa będzie wymagała wycięcia fragmentu posadzki, aby uzyskać dostęp do uszkodzonego miejsca.

1. Natychmiast wyłącz zasilanie: To absolutny priorytet! Udaj się do skrzynki z bezpiecznikami i wyłącz zasilanie obwodu, na którym doszło do uszkodzenia. Bezpieczeństwo przede wszystkim!
2. Wezwij elektryka: Naprawa przewierconego kabla grzewczego wymaga specjalistycznej wiedzy i narzędzi. Elektryk użyje specjalnego zestawu naprawczego do zlutowania i zaizolowania przewodu.
3. Przygotuj się na kucie: Podobnie jak w przypadku ogrzewania wodnego, dostęp do uszkodzonego kabla będzie wymagał wycięcia fragmentu posadzki.

Po wezwaniu fachowca, czy to hydraulika, czy elektryka, możesz spodziewać się, że pierwszym krokiem będzie dokładna lokalizacja uszkodzenia (jeśli nie jest widoczne) i ocena jego skali. Następnie, niestety, konieczne będzie kucie posadzki w miejscu awarii. Po naprawie samej instalacji, czeka Cię odtworzenie wszystkich warstw podłogi od wylewki, przez izolację, aż po warstwę wykończeniową. Jak już wspomniałam, koszty mogą być znaczne, dlatego tak ważne jest, aby podejść do wiercenia w podłodze z ogrzewaniem podłogowym z najwyższą ostrożnością.
