Ten praktyczny poradnik krok po kroku wyjaśnia, jak bezpiecznie i poprawnie podłączyć oświetlenie LED, w szczególności taśmy LED, w konstrukcji sufitu podwieszanego. Znajdziesz tu konkretne schematy, diagramy i instrukcje techniczne, które pomogą uniknąć najczęstszych błędów i zapewnić trwałość oraz bezpieczeństwo Twojej instalacji.
Bezpieczne podłączenie taśm LED w suficie podwieszanym kluczowe zasady i schematy
- Zawsze dobieraj zasilacz z 15-20% zapasem mocy i dopasuj jego napięcie (12V lub 24V) do taśmy LED.
- Stosuj profile aluminiowe jako radiatory to klucz do długiej żywotności diod LED.
- Dla większości instalacji w suficie podwieszanym zalecane jest połączenie równoległe, a dla długich odcinków zasilanie dwustronne.
- Taśmy wielokolorowe (RGB/CCT) wymagają sterownika, a w przypadku przekroczenia jego mocy wzmacniaczy sygnału.
- Unikaj najczęstszych błędów: zbyt słaby zasilacz, brak profili aluminiowych, odwrotna polaryzacja i zbyt cienkie przewody.
Przygotowanie do montażu: kluczowe komponenty i planowanie
Zanim przystąpimy do właściwego montażu, musimy zadbać o odpowiednie przygotowanie. Wybór właściwych komponentów i przemyślane planowanie to podstawa, by nasza instalacja LED działała niezawodnie i bezpiecznie przez długie lata. Z mojego doświadczenia wiem, że pośpiech na tym etapie najczęściej prowadzi do frustracji i konieczności poprawek.
Jakich elementów potrzebujesz? Kompletna lista zakupów do Twojego projektu
Aby skompletować system oświetlenia LED w suficie podwieszanym, będziesz potrzebować kilku kluczowych elementów. Pamiętaj, że ich wybór zależy od typu taśmy, długości instalacji i oczekiwanych funkcji. Oto lista, która pomoże Ci w zakupach:- Taśmy LED: W zależności od preferencji jednokolorowe (mono), ze zmienną temperaturą barwową (CCT), wielokolorowe (RGB), lub łączące obie funkcje (RGBW, RGB+CCT).
- Zasilacze: Niezbędne do konwersji napięcia sieciowego 230V na bezpieczne 12V lub 24V DC. Ich moc musi być odpowiednio dobrana do długości i mocy taśmy.
- Profile aluminiowe: Z kloszami (mlecznymi lub przezroczystymi) absolutna konieczność do odprowadzania ciepła z diod LED i estetycznego wykończenia.
- Sterowniki: Niezbędne dla taśm wielokolorowych (RGB, CCT, RGBW, RGB+CCT) do zarządzania kolorami, jasnością czy temperaturą barwową.
- Wzmacniacze sygnału: Jeśli łączna moc taśmy przekroczy możliwości sterownika, wzmacniacze będą konieczne.
- Przewody elektryczne: O odpowiednim przekroju, dopasowanym do natężenia prądu i długości instalacji, aby uniknąć spadków napięcia.
- Szybkozłączki lub cyna i lutownica: Do pewnego i trwałego łączenia przewodów z taśmą oraz zasilaczem.
Jak dobrać zasilacz do taśmy LED, by działał latami? Prosty wzór i zasada 20% zapasu mocy
Dobór odpowiedniego zasilacza to jeden z najważniejszych kroków, który decyduje o trwałości i stabilności całej instalacji LED. Z mojego doświadczenia wynika, że zbyt słaby zasilacz to najczęstsza przyczyna problemów. Aby poprawnie dobrać zasilacz, musisz znać moc taśmy (podawaną w Watach na metr, W/m) oraz jej łączną długość. Następnie zastosuj prosty wzór:
(długość taśmy w metrach * moc taśmy w W/m) * 1.2 = minimalna moc zasilacza w watach
Liczba 1.2 w tym wzorze to nic innego jak zasada 15-20% zapasu mocy. Zasilacz pracujący z takim zapasem mocy nie będzie się przegrzewał, co znacząco wydłuży jego żywotność i zapewni stabilne zasilanie dla taśmy. Pamiętaj również o dopasowaniu napięcia zasilacza (12V lub 24V) do napięcia taśmy. Taśmy 24V są często korzystniejsze dla dłuższych odcinków (do 10m bez widocznych spadków napięcia, w porównaniu do 5m dla 12V), ponieważ pozwalają na przesyłanie tej samej mocy przy niższym natężeniu prądu, co minimalizuje spadki napięcia.
Dlaczego profil aluminiowy to nie opcja, a konieczność? Sekret długowieczności Twoich LED-ów
Wielokrotnie widziałam instalacje, gdzie taśmy LED były klejone bezpośrednio do płyty gipsowo-kartonowej. To poważny błąd! Taśmy LED, choć energooszczędne, generują ciepło, a ich żywotność jest ściśle związana ze skutecznością jego odprowadzania. Profile aluminiowe pełnią funkcję radiatora skutecznie rozpraszają ciepło z diod LED do otoczenia. Bez nich diody przegrzewają się, co drastycznie skraca ich żywotność (nawet o 80%), obniża jasność i może prowadzić do zmiany barwy światła. Zawsze montuj taśmę LED w dedykowanym profilu aluminiowym to inwestycja, która się opłaca.
Gdzie strategicznie ukryć zasilacz i sterowniki? Planowanie dostępu i wentylacji
Lokalizacja zasilaczy i sterowników w suficie podwieszanym wymaga przemyślenia. Z doświadczenia wiem, że najlepiej umieścić je w miejscach łatwo dostępnych, na przykład w rewizjach, wnękach czy za elementami maskującymi, które można łatwo zdjąć. To kluczowe w przypadku ewentualnego serwisu, wymiany czy diagnostyki. Co więcej, pamiętaj o zapewnieniu odpowiedniej wentylacji dla tych urządzeń. Zasilacze i sterowniki generują ciepło, a jego swobodne odprowadzanie zapobiega przegrzewaniu się, co jest niezbędne dla ich długiej i bezawaryjnej pracy. Nigdy nie zamykaj ich szczelnie w ciasnych, niewentylowanych przestrzeniach.
Schematy połączeń: równoległe i szeregowe
Zrozumienie różnic między połączeniem szeregowym a równoległym jest fundamentalne dla prawidłowego działania oświetlenia LED. Wybór odpowiedniego schematu ma bezpośredni wpływ na równomierność świecenia i stabilność całej instalacji.
Połączenie szeregowe: Kiedy jest dopuszczalne, a kiedy zrujnuje efekt?
Połączenie szeregowe polega na łączeniu jednego odcinka taśmy LED za drugim, co oznacza, że prąd przepływa kolejno przez wszystkie diody. Jest to metoda dopuszczalna tylko dla bardzo krótkich instalacji, maksymalnie 1-2 metry. Dlaczego? Przy dłuższych odcinkach (powyżej 5m dla taśm 12V) następuje znaczny spadek napięcia wzdłuż taśmy. Objawia się to tym, że diody na początku linii świecą jasno, a im dalej od punktu zasilania, tym światło staje się słabsze i bardziej żółte. Efekt jest nierównomierny i nieestetyczny, dlatego w sufitach podwieszanych praktycznie nigdy nie stosuje się połączeń szeregowych na większych długościach.

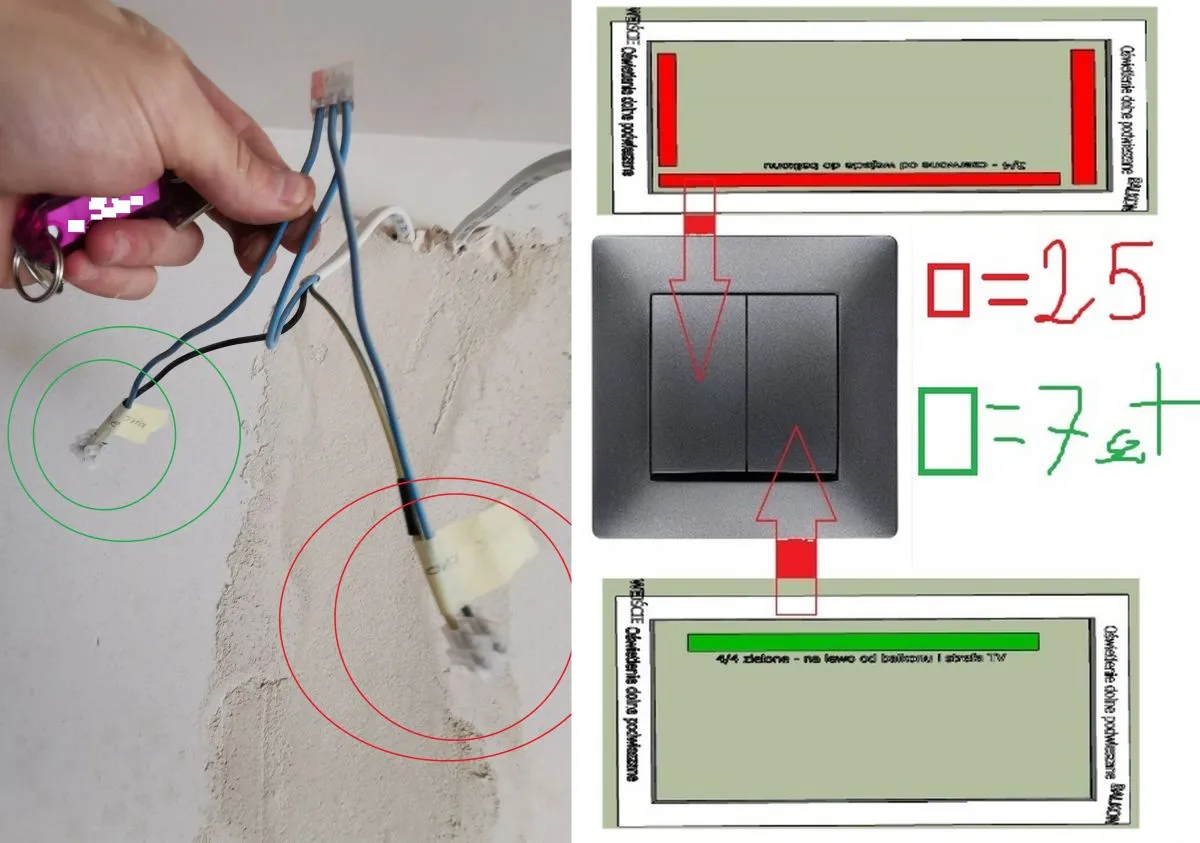

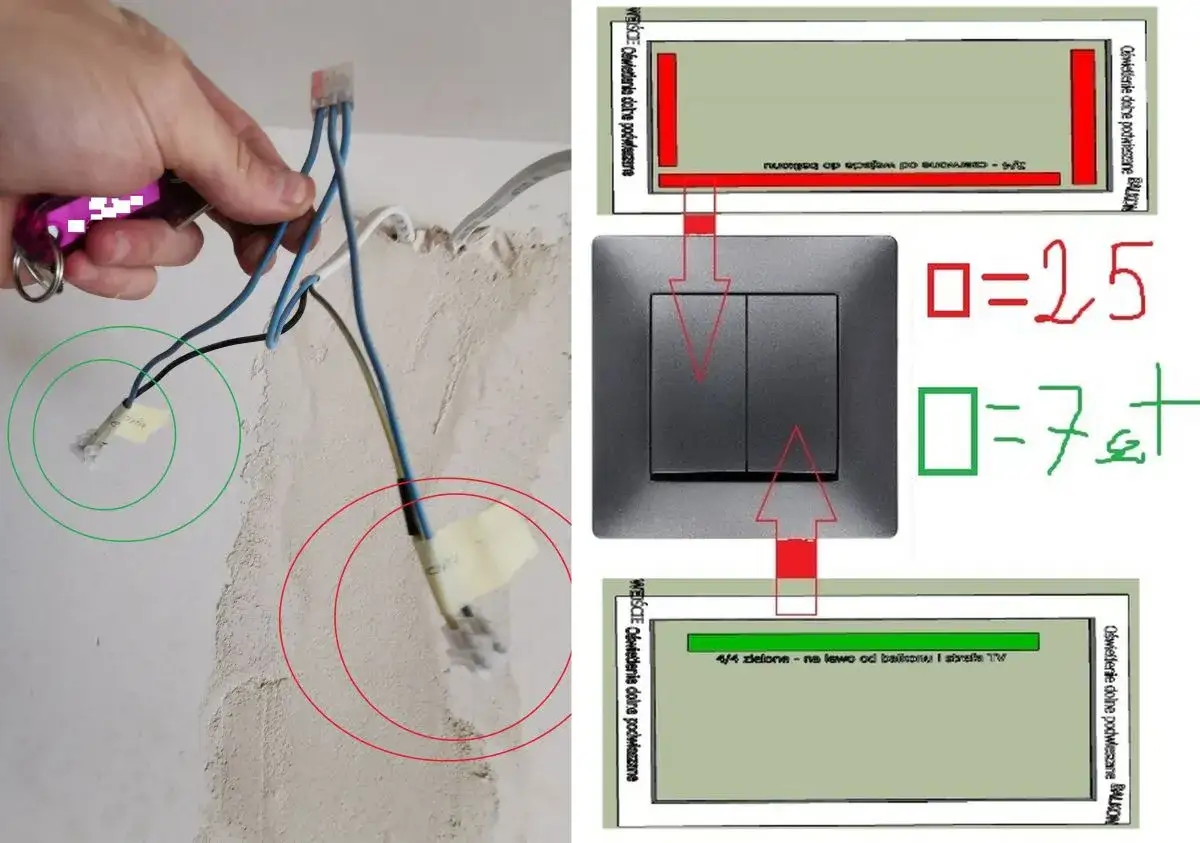

Połączenie równoległe: Złoty standard dla sufitów podwieszanych gwarantujący równe światło
Połączenie równoległe to zalecana i najbezpieczniejsza metoda dla większości instalacji w sufitach podwieszanych. Polega ono na tym, że każdy odcinek taśmy (lub kilka krótkich odcinków) jest podłączony osobnym przewodem bezpośrednio do zasilacza. Dzięki temu każdy segment taśmy otrzymuje pełne napięcie zasilania, co gwarantuje równomierne świecenie na całej długości i minimalizuje spadki napięcia. To właśnie ten schemat zapewnia stabilne i estetyczne oświetlenie, którego oczekujemy od taśm LED.
Jak uniknąć popularnego problemu spadków napięcia? Schemat zasilania dwustronnego dla długich odcinków
Nawet przy połączeniu równoległym, na bardzo długich, pojedynczych odcinkach taśmy (np. 5-10 metrów), mogą pojawić się zauważalne spadki napięcia. Objawia się to nieznacznym osłabieniem światła na końcu taśmy. Rozwiązaniem tego problemu jest zasilanie dwustronne. Polega ono na doprowadzeniu zasilania do obu końców taśmy LED. Dzięki temu prąd rozkłada się równomiernie, a spadki napięcia są minimalizowane, co zapewnia stabilne i jednolite świecenie na całej długości. To proste, a zarazem bardzo skuteczne rozwiązanie, które zawsze polecam przy dłuższych liniach świetlnych.
Podłączanie taśmy jednokolorowej krok po kroku
Podłączenie taśmy jednokolorowej jest stosunkowo proste, ale wymaga precyzji i przestrzegania kilku kluczowych zasad. Przedstawiam Ci sprawdzony schemat działania.
Krok 1: Jak bezpiecznie i precyzyjnie ciąć taśmę LED?
Taśmy LED można swobodnie ciąć, ale tylko w wyznaczonych miejscach. Zazwyczaj są to punkty oznaczone symbolami nożyczek lub miedzianymi polami lutowniczymi, występujące co 3 lub 6 diod. Pamiętaj, aby ciąć dokładnie w linii cięcia, aby nie uszkodzić obwodów i zapewnić dalszą funkcjonalność zarówno odciętego, jak i pozostałego odcinka taśmy. Precyzja jest tu kluczowa.
Krok 2: Lutowanie czy szybkozłączki? Wybierz najlepszą metodę łączenia
Masz dwie główne metody łączenia przewodów z taśmą LED. Lutowanie to najpewniejsze i najtrwalsze połączenie. Wymaga jednak pewnych umiejętności, odpowiedniej lutownicy, cyny i topnika. Ważne, aby nie przegrzać diod podczas lutowania. Alternatywą są dedykowane szybkozłączki (np. typu WAGO do przewodów lub specjalne złączki do taśm LED). Są one łatwe i szybkie w montażu, idealne dla osób bez doświadczenia w lutowaniu. Zawsze upewnij się, że złączki są przeznaczone do taśm LED i zapewniają pewne połączenie.
Krok 3: Podłączanie taśmy do zasilacza na co zwrócić uwagę, by uniknąć pomyłki?
Podłączając taśmę jednokolorową do zasilacza, musisz bezwzględnie zachować prawidłową polaryzację. Oto jak to zrobić:
- Zidentyfikuj przewody z taśmy LED: zazwyczaj jeden jest oznaczony jako + (plus), a drugi jako - (minus).
- Na zasilaczu znajdź odpowiednie wyjścia: zazwyczaj są opisane jako V+ i V- lub po prostu + i -.
- Podłącz przewód + z taśmy do wyjścia V+ zasilacza.
- Podłącz przewód - z taśmy do wyjścia V- zasilacza.
- Upewnij się, że połączenia są pewne i stabilne.
Odwrotna polaryzacja sprawi, że taśma nie zaświeci, choć zazwyczaj nie spowoduje jej trwałego uszkodzenia.

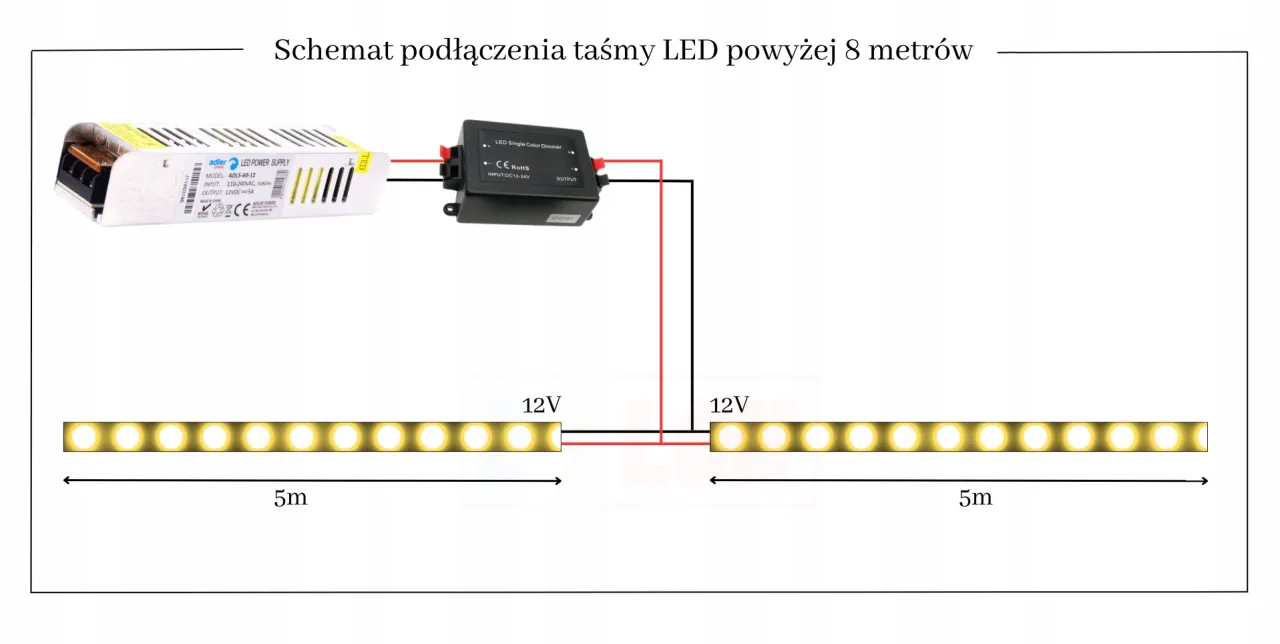

Krok 4: Chcesz regulować jasność? Zobacz, jak wpiąć w obwód ściemniacz LED
Jeśli chcesz mieć możliwość regulacji jasności swojej taśmy jednokolorowej, potrzebujesz ściemniacza LED. Ściemniacz należy wpiąć w obwód między zasilaczem a taśmą LED. Podobnie jak w przypadku podłączania taśmy do zasilacza, tutaj również musisz zachować prawidłową polaryzację (+ do + i - do -). Upewnij się, że ściemniacz jest kompatybilny z Twoim typem taśmy i zasilacza (np. pod względem napięcia i maksymalnej mocy obciążenia).
Krok 5: Podłączenie zasilacza do instalacji 230V najważniejsze zasady bezpieczeństwa
Podłączanie zasilacza do sieci 230V to etap, który wymaga szczególnej ostrożności i przestrzegania zasad bezpieczeństwa. Pamiętaj, że pracujesz z wysokim napięciem!
- Zawsze odłącz zasilanie z sieci! Przed rozpoczęciem jakichkolwiek prac przy podłączaniu zasilacza, wyłącz główny bezpiecznik lub bezpiecznik obwodu, do którego będzie podłączony zasilacz. Sprawdź brak napięcia próbnikiem.
-
Prawidłowe podłączenie przewodów sieciowych:
- Przewód fazowy (zazwyczaj brązowy lub czarny) podłącz do zacisku oznaczonego jako L.
- Przewód neutralny (zazwyczaj niebieski) podłącz do zacisku oznaczonego jako N.
- Jeśli zasilacz posiada zacisk uziemienia (PE, zazwyczaj zielono-żółty), podłącz do niego przewód ochronny z instalacji.
- Zabezpiecz połączenia: Upewnij się, że wszystkie przewody są solidnie zamocowane w zaciskach zasilacza i nie ma ryzyka ich przypadkowego odłączenia.
- Izolacja: Wszelkie odkryte elementy przewodów i zaciski muszą być odpowiednio zaizolowane, aby zapobiec przypadkowemu dotknięciu.
- Testowanie: Po zakończeniu podłączania i zabezpieczeniu wszystkich elementów, włącz zasilanie i sprawdź poprawność działania instalacji.
Podłączanie taśm wielokolorowych (RGB/CCT): schematy i sterowanie
Taśmy wielokolorowe oferują znacznie większe możliwości aranżacyjne, ale ich podłączenie jest nieco bardziej złożone niż w przypadku taśm jednokolorowych. Kluczową rolę odgrywa tu sterownik.
Jaką rolę pełni sterownik i dlaczego jest niezbędny?
Sterownik jest absolutnie niezbędnym elementem w instalacji taśm LED typu RGB, CCT, RGBW lub RGB+CCT. W przeciwieństwie do taśm jednokolorowych, które wymagają jedynie zasilania, taśmy wielokolorowe potrzebują złożonego zarządzania sygnałem. Sterownik pozwala na: zmianę kolorów (w przypadku RGB/RGBW/RGB+CCT), regulację temperatury barwowej (CCT/RGB+CCT), ściemnianie, a także wybór gotowych programów świetlnych. Bez sterownika taśmy te nie będą w stanie działać zgodnie ze swoim przeznaczeniem.

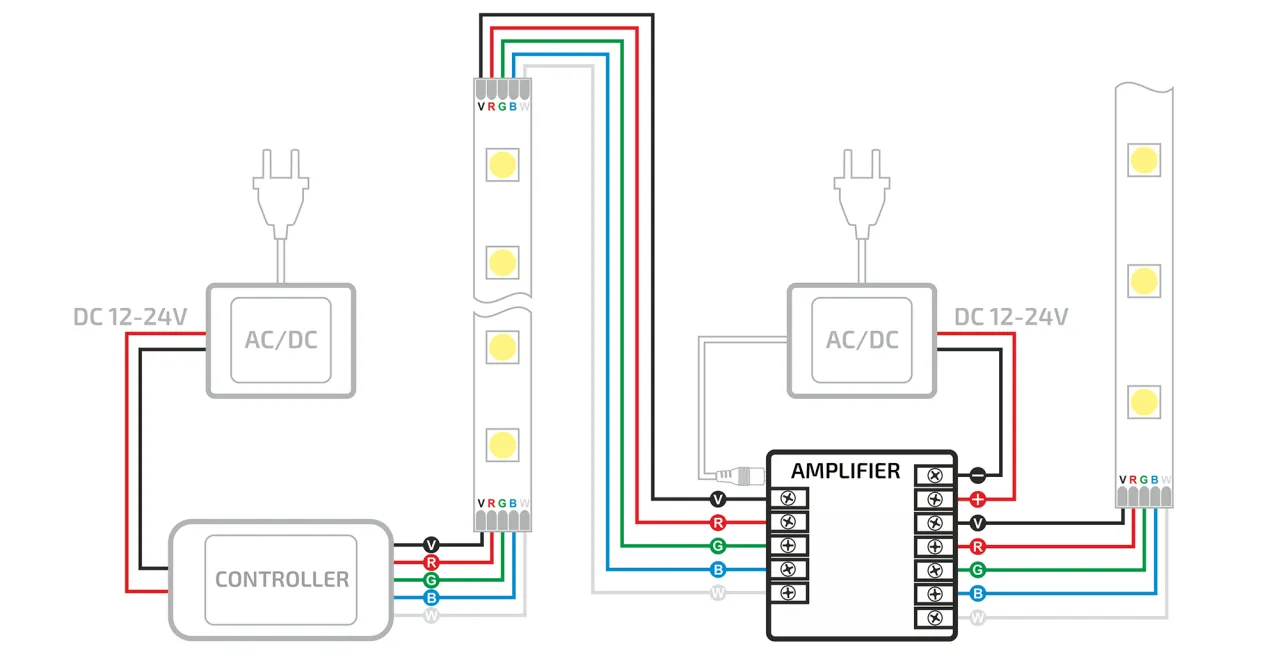

Poprawna kolejność ma znaczenie: Schemat Zasilacz → Sterownik → Taśma LED
Dla taśm wielokolorowych istnieje jedna, bezwzględnie obowiązująca kolejność podłączenia komponentów, która gwarantuje prawidłowe działanie i zapobiega uszkodzeniom. Schemat wygląda następująco:
Zasilacz → Sterownik → Taśma LED
Oznacza to, że zasilacz dostarcza prąd do sterownika, a dopiero sterownik, po przetworzeniu sygnału, zasila taśmę LED. Nigdy nie podłączaj taśmy wielokolorowej bezpośrednio do zasilacza bez sterownika, ponieważ może to doprowadzić do jej uszkodzenia.
Co zrobić, gdy moc taśmy przekracza możliwości sterownika? Zastosowanie wzmacniaczy sygnału
Często zdarza się, że łączna moc instalowanej taśmy LED (szczególnie w dużych sufitach podwieszanych) przekracza maksymalne obciążenie prądowe, jakie może obsłużyć pojedynczy sterownik. W takiej sytuacji konieczne jest zastosowanie wzmacniacza sygnału (tzw. wzmacniacza amperowego). Wzmacniacz podłącza się za ostatnim odcinkiem taśmy, który jest bezpośrednio obsługiwany przez sterownik. Wzmacniacz sygnału wymaga osobnego zasilania może to być ten sam zasilacz główny (jeśli ma wystarczającą moc i odpowiednie wyjścia) lub oddzielny zasilacz dedykowany tylko dla wzmacniacza i kolejnych odcinków taśmy. Dzięki wzmacniaczom możesz budować długie i rozbudowane instalacje, zachowując jednolitą jakość światła i funkcjonalność sterowania.
Unikaj tych błędów: najczęstsze pomyłki przy montażu LED
Nawet doświadczonym zdarzają się pomyłki, ale dzięki mojej wiedzy możesz uniknąć tych najczęstszych, które potrafią zrujnować całą radość z nowego oświetlenia. Oto lista błędów, na które warto zwrócić szczególną uwagę.
Błąd #1: Zasilacz dobrany "na styk" dlaczego to prosta droga do awarii?
Jak już wspomniałam, dobór zasilacza o mocy "na styk" lub zbyt niskiej to jeden z najpoważniejszych błędów. Taki zasilacz pracuje ciągle na maksymalnym obciążeniu, co prowadzi do jego przegrzewania się, a w konsekwencji do szybszego zużycia i awarii. Zauważysz to po migotaniu taśmy LED, niestabilnym świetle, a ostatecznie po całkowitym braku działania. Zawsze pamiętaj o 15-20% zapasie mocy to klucz do długowieczności całej instalacji.
Błąd #2: Pominięcie profilu aluminiowego jak przegrzanie skraca życie diod o 80%?
Brak profilu aluminiowego pod taśmą LED to błąd, który drastycznie skraca żywotność diod. Diody LED generują ciepło, a bez odpowiedniego radiatora (czyli profilu aluminiowego) przegrzewają się. Przegrzewanie powoduje nie tylko skrócenie żywotności nawet o 80%, ale także obniża jasność, zmienia barwę światła i może prowadzić do całkowitej awarii poszczególnych diod. Profil aluminiowy to nie tylko estetyka, ale przede wszystkim funkcjonalność i ochrona.
Błąd #3: Odwrotna polaryzacja (+/-) banalna pomyłka, która unieruchomi całą instalację
Odwrotna polaryzacja, czyli podłączenie plusa do minusa i minusa do plusa, to banalna pomyłka, która często zdarza się początkującym. W większości przypadków nowoczesne taśmy LED posiadają wbudowane zabezpieczenia, więc taka pomyłka nie spowoduje trwałego uszkodzenia taśmy. Po prostu taśma nie zaświeci. Naprawa jest prosta wystarczy odłączyć przewody i podłączyć je ponownie, tym razem prawidłowo. Zawsze zwracaj uwagę na oznaczenia + i - zarówno na taśmie, jak i na zasilaczu czy sterowniku.
Przeczytaj również: Jak wykończyć okna? Na co zwrócić przy tym uwagę?
Błąd #4: Zbyt cienkie przewody ukryty wróg Twojego oświetlenia
Stosowanie zbyt cienkich przewodów zasilających, szczególnie na dłuższych odcinkach, to kolejny częsty błąd. Cienkie przewody mają większą rezystancję, co prowadzi do nadmiernych spadków napięcia. Objawia się to słabszym świeceniem taśmy, nierównomiernym rozkładem światła (szczególnie na końcu linii), a także mogą się niebezpiecznie grzać, stwarzając ryzyko pożaru. Zawsze dobieraj przekrój przewodów zgodnie z zaleceniami producenta taśmy i zasilacza, a w razie wątpliwości wybierz przewody o nieco większym przekroju to zawsze bezpieczniejsza opcja.
