Łączenie miedzi z aluminium: bezpiecznie czy groźnie? Poradnik eksperta

Łączenie przewodów miedzianych z aluminiowymi w instalacjach elektrycznych to temat, który budzi wiele pytań i wątpliwości. Wiem o tym doskonale z własnego doświadczenia. Ten artykuł ma na celu rozwianie tych niejasności, przedstawiając zarówno możliwości, jak i niezbędne zasady bezpiecznego wykonania takich połączeń. Zrozumienie tych kwestii jest kluczowe dla bezpieczeństwa podczas modernizacji starych instalacji i pozwala uniknąć poważnych zagrożeń, takich jak pożar.

Znaczenie łączenia miedzi z aluminium w dzisiejszych instalacjach

Problem łączenia przewodów miedzianych z aluminiowymi jest niezwykle aktualny, zwłaszcza w Polsce. Wynika to z faktu, że w budownictwie z czasów PRL powszechnie stosowano instalacje elektryczne wykonane z aluminium. Dziś, podczas remontów, modernizacji czy nawet drobnych napraw, często pojawia się potrzeba połączenia tych starych przewodów aluminiowych z nowymi, miedzianymi. To właśnie wtedy stajemy przed wyzwaniem, jak zrobić to bezpiecznie i zgodnie ze sztuką, aby uniknąć poważnych konsekwencji.

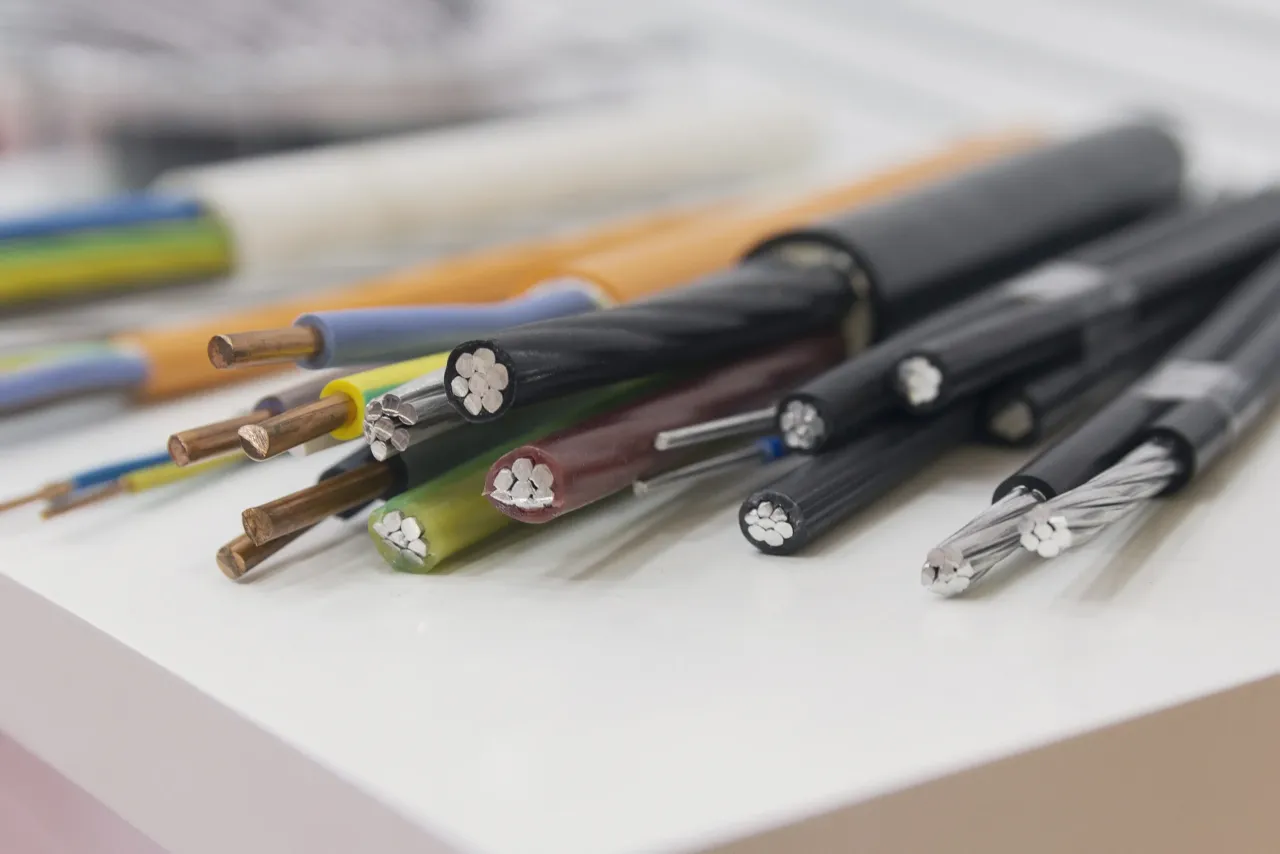

Miedź kontra aluminium: kluczowe różnice, które musisz znać

Aby zrozumieć, dlaczego łączenie tych dwóch metali wymaga specjalnych środków, musimy poznać ich fundamentalne różnice. Oto najważniejsze z nich:

• Przewodność elektryczna: Miedź jest znacznie lepszym przewodnikiem prądu niż aluminium. Precyzując, miedź ma o około 40-60% lepszą przewodność elektryczną. Oznacza to, że przewód aluminiowy musi mieć większy przekrój, aby bezpiecznie przenieść ten sam prąd co przewód miedziany.
• Rozszerzalność cieplna: Aluminium charakteryzuje się znacznie wyższym współczynnikiem rozszerzalności cieplnej niż miedź. Kiedy przewody nagrzewają się pod wpływem przepływającego prądu, aluminium rozszerza się bardziej niż miedź. Po ostygnięciu kurczy się. Te cykliczne zmiany mogą prowadzić do luzowania się połączeń mechanicznych.
• Tendencja do utleniania: Aluminium w kontakcie z powietrzem bardzo szybko pokrywa się cienką, ale twardą i nieprzewodzącą warstwą tlenku (Al₂O₃). Ta warstwa działa jak izolator, utrudniając przepływ prądu i zwiększając rezystancję na styku. Miedź również utlenia się, ale jej tlenki są znacznie lepszymi przewodnikami.

Modernizacja instalacji: kiedy wymiana, a kiedy można bezpiecznie połączyć?

Decyzja o tym, czy łączyć przewody miedziane z aluminiowymi, czy całkowicie wymienić instalację, jest kluczowa. Z mojego doświadczenia wynika, że bezpieczne połączenie jest dopuszczalne w konkretnych sytuacjach, takich jak drobne naprawy, rozbudowa istniejących obwodów o niewielkim obciążeniu, czy punktowe modyfikacje. W takich przypadkach, stosując odpowiednie techniki i materiały, możemy zapewnić bezpieczeństwo. Pamiętajmy jednak, że jeśli planujemy gruntowny remont, zwiększamy obciążenia w instalacji, lub po prostu chcemy mieć spokój na lata, całkowita wymiana starej instalacji aluminiowej na nową, miedzianą, jest zawsze najlepszym i najbezpieczniejszym rozwiązaniem. Połączenie miedzi z aluminium to alternatywa, ale nigdy nie przewyższy bezpieczeństwa i trwałości jednorodnej instalacji.

Pułapki i zagrożenia: dlaczego niewłaściwe łączenie to ryzyko?

Główne zagrożenia wynikające z nieprawidłowego łączenia przewodów

Największym i najbardziej podstępnym zagrożeniem jest korozja galwaniczna, czyli elektrochemiczna. Dzieje się tak, gdy miedź i aluminium stykają się ze sobą w obecności elektrolitu najczęściej jest nim wilgoć z powietrza. Miedź i aluminium tworzą wtedy ogniwo galwaniczne. Aluminium, jako metal mniej szlachetny (o niższym potencjale elektrochemicznym), zaczyna ulegać przyspieszonej korozji. Mówiąc prościej, aluminium „rdzewieje” znacznie szybciej. Taki skorodowany styk ma drastycznie zwiększoną rezystancję, co prowadzi do jego przegrzewania się. Wzrost temperatury może być na tyle duży, że stwarza poważne ryzyko pożaru instalacji elektrycznej. To cichy zabójca, który często ujawnia się dopiero, gdy jest już za późno.

Niewidoczny problem rozszerzalności cieplnej: jak poluzowane styki prowadzą do katastrofy

Jak wspomniałam wcześniej, miedź i aluminium mają różną rozszerzalność cieplną. W praktyce oznacza to, że gdy prąd płynie przez przewody, nagrzewają się one i rozszerzają. Po wyłączeniu prądu, kurczą się. Ponieważ aluminium rozszerza się i kurczy znacznie bardziej niż miedź, w miejscu ich połączenia dochodzi do ciągłego „ruchu”. Z czasem, te cykliczne zmiany prowadzą do mechanicznego luzowania się połączenia. Luźny styk to większa rezystancja, a większa rezystancja to większe wydzielanie ciepła. I tak oto z niewidocznego problemu rozszerzalności cieplnej rodzi się kolejne źródło przegrzewania i potencjalnego zagrożenia pożarowego. To proces, który może trwać latami, zanim zauważymy jego skutki.

Tlenek aluminium: izolator, który powstaje tam, gdzie go nie chcesz

Aluminium ma pewną specyficzną cechę w kontakcie z powietrzem bardzo szybko pokrywa się cienką, ale niezwykle twardą i co najważniejsze, nieprzewodzącą warstwą tlenku (Al₂O₃). Ta warstwa jest doskonałym izolatorem. Jeśli nie usuniemy jej przed połączeniem, będzie ona utrudniać przepływ prądu, zwiększając rezystancję w miejscu styku. Nawet jeśli połączenie wydaje się być solidne mechanicznie, ta niewidoczna warstwa tlenku może powodować znaczne problemy z przewodnością elektryczną. To jeden z głównych powodów, dla których bezpośrednie skręcanie przewodów miedzianych z aluminiowymi jest absolutnie niedopuszczalne.

Ryzyko pożaru: ostateczna konsekwencja nieprawidłowego połączenia

Wszystkie wymienione przeze mnie zagrożenia korozja galwaniczna, luźne styki spowodowane różną rozszerzalnością cieplną oraz izolująca warstwa tlenku aluminium nie występują zazwyczaj pojedynczo. One kumulują się, tworząc niezwykle niebezpieczną mieszankę. Każdy z tych czynników zwiększa rezystancję w miejscu połączenia, co prowadzi do znacznego wzrostu temperatury. W skrajnych przypadkach, temperatura może osiągnąć poziom, który spowoduje zapłon materiałów izolacyjnych przewodów lub otaczających je elementów konstrukcyjnych. Ryzyko pożaru instalacji elektrycznej jest ostateczną i najgroźniejszą konsekwencją nieprawidłowego połączenia miedzi z aluminium. Dlatego tak ważne jest, aby podchodzić do tego tematu z najwyższą ostrożnością i profesjonalizmem.

Sprawdzone metody bezpiecznego łączenia miedzi z aluminium

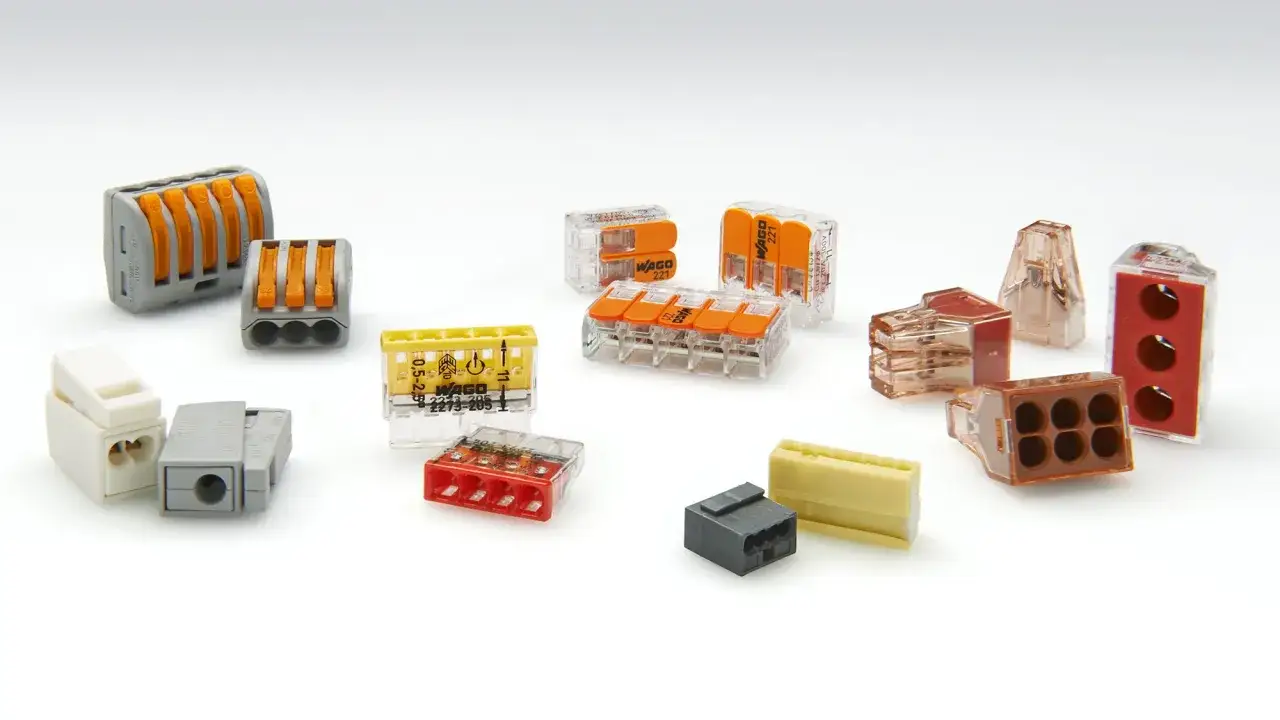

Bezpieczne metody łączenia przewodów miedzianych z aluminiowymi

Jedną z najpopularniejszych i, co najważniejsze, najbezpieczniejszych metod łączenia przewodów miedzianych z aluminiowymi są szybkozłączki sprężynowe, takie jak te oferowane przez firmę WAGO (np. serie 2273, 222). Ich sekret tkwi w specjalnej konstrukcji, która zapewnia stały, pewny docisk przewodu, niezależnie od jego rozszerzalności cieplnej. Kluczową rolę odgrywa tu również specjalna pasta stykowa, na przykład WAGO Alu-Plus. Ta pasta ma za zadanie mechanicznie usunąć warstwę tlenków z powierzchni przewodu aluminiowego w momencie wprowadzania go do złączki, a następnie zapobiega jego ponownemu utlenianiu i chroni przed korozją elektrolityczną. Należy jednak pamiętać, że nie wszystkie serie złączek WAGO (np. popularne WAGO 221) są domyślnie dopuszczone do tego celu, chyba że producent wyraźnie to zaznacza i zaleca użycie pasty.

Dedykowane kostki i złączki śrubowe: kiedy warto je stosować?

Alternatywą dla szybkozłączek są dedykowane kostki zaciskowe i złączki śrubowe, które zostały zaprojektowane specjalnie do łączenia różnych metali. Nie są to zwykłe kostki, które znajdziemy w każdym markecie budowlanym. Posiadają one zazwyczaj specjalne przekładki lub są wykonane z materiałów, które skutecznie separują od siebie miedź i aluminium, uniemożliwiając bezpośredni kontakt galwaniczny. Jednocześnie zapewniają stabilne i pewne połączenie mechaniczne. Warto je stosować tam, gdzie potrzebujemy solidnego i trwałego połączenia, a szybkozłączki mogą być mniej praktyczne, na przykład w przypadku większych przekrojów przewodów. Zawsze upewnijmy się, że kostka jest wyraźnie oznaczona jako przeznaczona do łączenia Cu-Al.

Złączki bimetaliczne: profesjonalne i najtrwalsze rozwiązanie

Jeśli szukamy rozwiązania, które jest najbardziej profesjonalne i zapewnia najwyższą trwałość, powinniśmy rozważyć złączki i tulejki bimetaliczne. Są to elementy wykonane fabrycznie z trwale połączonych dwóch metali miedzi i aluminium. Ich konstrukcja jest genialna w swojej prostocie: przewód miedziany łączy się z miedzianą częścią złączki, a przewód aluminiowy z aluminiową. Dzięki temu, bezpośredni styk miedzi z aluminium następuje już na etapie produkcji złączki, w kontrolowanych warunkach, co eliminuje ryzyko korozji na styku w instalacji. Złączki bimetaliczne są droższe, ale oferują najbardziej niezawodne i długotrwałe połączenie, dlatego często są wybierane w bardziej wymagających aplikacjach.

Instrukcja krok po kroku: jak prawidłowo połączyć przewody złączką WAGO

Łączenie przewodów miedzi i aluminium złączką WAGO poradnik

Prawidłowe przygotowanie przewodów to podstawa bezpieczeństwa i trwałości połączenia. Oto jak to zrobić krok po kroku:

1. Odłącz zasilanie: Zawsze, ale to zawsze, upewnij się, że obwód, nad którym pracujesz, jest całkowicie odłączony od zasilania. To absolutna podstawa bezpieczeństwa.
2. Odmierz i odizoluj: Zgodnie z instrukcją producenta złączki (zazwyczaj jest to podane na obudowie lub w dokumentacji), odmierz odpowiednią długość izolacji do usunięcia z końcówek obu przewodów. Użyj ściągacza izolacji, aby zrobić to precyzyjnie i nie uszkodzić żył.
3. Oczyść przewód aluminiowy: To krytyczny krok! Końcówkę przewodu aluminiowego należy mechanicznie oczyścić z warstwy tlenków. Możesz użyć drobnego papieru ściernego lub specjalnej szczotki drucianej. Celem jest uzyskanie jasnej, błyszczącej powierzchni metalu. Zrób to tuż przed połączeniem, aby aluminium nie zdążyło się ponownie utlenić.
4. Sprawdź przewód miedziany: Upewnij się, że końcówka przewodu miedzianego jest czysta i nieuszkodzona.

Aplikacja pasty: klucz do trwałego i bezpiecznego styku

Pamiętaj, że pasta stykowa, taka jak WAGO Alu-Plus, jest Twoim najlepszym sprzymierzeńcem w walce z korozją i utlenianiem. Po oczyszczeniu przewodu aluminiowego, aplikuj pastę bezpośrednio do otworu złączki, w który zostanie wprowadzony przewód aluminiowy. Możesz również delikatnie rozprowadzić cienką warstwę pasty na oczyszczonej końcówce przewodu aluminiowego. Pasta ta ma podwójne działanie: po pierwsze, jej drobinki ścierne pomagają usunąć resztki tlenków podczas wprowadzania przewodu; po drugie, tworzy barierę ochronną, która zapobiega ponownemu utlenianiu aluminium i chroni przed korozją elektrolityczną. To właśnie dzięki niej połączenie będzie trwałe i bezpieczne.

Montaż w złączce: na co zwrócić szczególną uwagę?

Po przygotowaniu przewodów i aplikacji pasty, czas na montaż. W przypadku szybkozłączek WAGO, po prostu wsunięcie przewodów do oporu w odpowiednie otwory. Upewnij się, że przewody są wsunięte głęboko i stabilnie. W złączkach z dźwignią (np. WAGO 222) po wsunięciu przewodu należy opuścić dźwignię, aby zablokować go na miejscu. Sprawdź, czy połączenie jest pewne i stabilne mechanicznie przewód nie powinien się łatwo wyciągać. Dobrze wykonane połączenie to gwarancja niskiej rezystancji i bezpieczeństwa.

Które serie złączek WAGO są odpowiednie, a których należy unikać?

Wybór odpowiedniej złączki jest kluczowy. Oto, co musisz wiedzieć o seriach WAGO:

• Odpowiednie serie: Do bezpiecznego łączenia przewodów miedzianych z aluminiowymi dedykowane są serie takie jak WAGO 2273 (z pastą stykową) oraz WAGO 222 (również z pastą stykową, jeśli producent dopuszcza to zastosowanie i wyraźnie to zaznacza w instrukcji). Te złączki są zaprojektowane tak, aby zapewnić pewny styk i współpracować z pastą.
• Serie, których należy unikać (lub stosować z ostrożnością): Popularna seria WAGO 221, choć świetna do łączenia przewodów miedzianych, nie jest domyślnie przeznaczona do łączenia miedzi z aluminium. Jeśli producent wyraźnie nie zaznacza, że dana wersja złączki 221 jest dopuszczona do tego celu i wymaga użycia pasty, należy jej unikać w połączeniach Cu-Al. Zawsze sprawdzaj specyfikację producenta!

Jak dobrać przewody: zasada obciążalności prądowej

Kluczowa zasada doboru przewodów przy łączeniu miedzi z aluminium

Kiedy łączymy przewody miedziane z aluminiowymi, kluczową zasadą jest dobieranie ich pod kątem tej samej obciążalności prądowej, a nie przekroju. To bardzo ważne i często pomijane. Ze względu na niższą przewodność aluminium (o około 40-60% gorszą niż miedzi), przewód aluminiowy musi mieć znacznie większy przekrój niż miedziany, aby móc przenieść ten sam prąd bez nadmiernego nagrzewania się. Ignorowanie tej zasady to prosta droga do przegrzewania się instalacji, nawet jeśli połączenie mechaniczne jest idealne. Zawsze myśl o tym, ile prądu dany przewód może bezpiecznie "udźwignąć", a nie tylko o jego grubości.

Praktyczne przykłady: jak dobrać przewód miedziany do istniejącego aluminiowego?

Aby ułatwić zrozumienie tej zasady, posłużę się praktycznymi przykładami:

• Jeśli masz istniejący przewód aluminiowy o przekroju 2,5 mm², jego obciążalność prądowa wynosi około 16 A. Aby połączyć go z przewodem miedzianym, powinieneś dobrać przewód miedziany o przekroju 1,5 mm², ponieważ on również ma obciążalność około 16 A.
• Dla przewodu aluminiowego o przekroju 4 mm², którego obciążalność to około 22 A, odpowiednikiem będzie przewód miedziany o przekroju 2,5 mm² (obciążalność około 22-24 A).
• W przypadku przewodu aluminiowego 6 mm² (obciążalność około 28 A), zastosuj przewód miedziany 4 mm² (obciążalność około 28-32 A).

Zawsze konsultuj się z tabelami obciążalności prądowej dla konkretnych warunków instalacji (sposób ułożenia, temperatura otoczenia), ponieważ podane wartości są orientacyjne.

Konsekwencje złego doboru przekroju: przegrzewanie się instalacji

Niewłaściwy dobór przekroju przewodów, zwłaszcza gdy zastosujemy zbyt mały przekrój dla aluminium lub przewód miedziany o zbyt małej obciążalności w stosunku do aluminiowego, ma bardzo poważne konsekwencje. Najważniejszą z nich jest przegrzewanie się całej instalacji. Przewody, które są zbyt cienkie dla przepływającego prądu, działają jak grzałki. To nie tylko zwiększa zużycie energii (bo część prądu zamieniana jest na niepotrzebne ciepło), ale przede wszystkim drastycznie zwiększa ryzyko awarii, uszkodzenia izolacji, a w skrajnych przypadkach pożaru. Zawsze lepiej jest zastosować przewód o nieco większym przekroju niż ryzykować bezpieczeństwo.

Kiedy łączyć, a kiedy wymieniać? Kluczowe zasady bezpieczeństwa

Kiedy łączyć, a kiedy wymieniać? Podsumowanie zasad bezpieczeństwa

Podsumowując, oto najważniejsze zasady bezpieczeństwa i kluczowe kroki, które należy bezwzględnie przestrzegać:

• Nigdy nie skręcaj bezpośrednio przewodów miedzianych z aluminiowymi to prosta droga do katastrofy.
• Zawsze stosuj dedykowane rozwiązania: szybkozłączki sprężynowe (np. WAGO 2273, 222) z pastą stykową, dedykowane kostki zaciskowe lub złączki bimetaliczne.
• Oczyść przewód aluminiowy: Przed połączeniem mechanicznie usuń warstwę tlenków z końcówki przewodu aluminiowego.
• Dobieraj przewody według obciążalności prądowej: Pamiętaj, że przewód aluminiowy musi mieć większy przekrój niż miedziany, aby przenieść ten sam prąd.
• Łączenie jest dopuszczalne przy drobnych naprawach, rozbudowie istniejących obwodów o niewielkim obciążeniu.
• Wymiana całej instalacji jest zawsze zalecana przy gruntownych remontach, znacznym zwiększeniu obciążeń lub dla zapewnienia maksymalnego bezpieczeństwa i spokoju na lata.
• Odłącz zasilanie przed rozpoczęciem jakichkolwiek prac.

Przeczytaj również: Średnice rur PVC: wybierz odpowiednie rozmiary dla Twojego domu

Dlaczego zawsze warto skonsultować się z wykwalifikowanym elektrykiem?

Chociaż ten artykuł dostarcza obszernej wiedzy, muszę podkreślić jedną, najważniejszą zasadę: wszelkie prace przy instalacji elektrycznej, a zwłaszcza te dotyczące łączenia różnych metali, powinny być wykonywane przez osoby z odpowiednimi uprawnieniami. Wykwalifikowany elektryk posiada nie tylko wiedzę teoretyczną, ale i praktyczne doświadczenie, a także odpowiednie narzędzia. Zna obowiązujące normy i przepisy, co jest kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania instalacji. Konsultacja z elektrykiem lub zlecenie mu wykonania prac to inwestycja w Twoje bezpieczeństwo i spokój ducha. Nie ryzykuj prąd to nie zabawa.
